Manipulátor

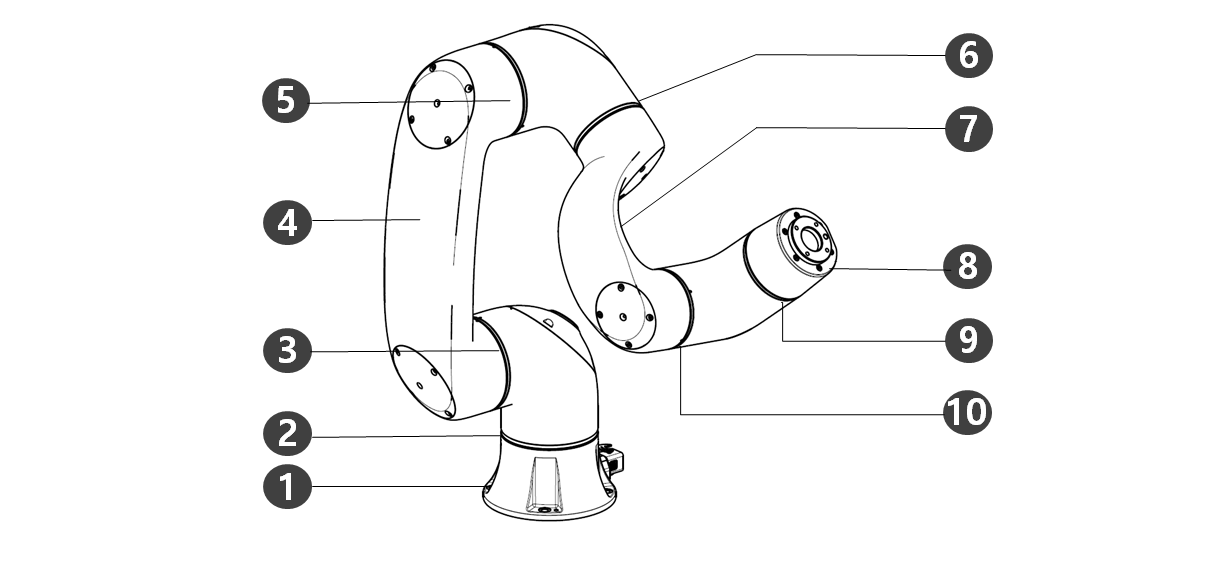

Názvy součástí
|
Č. |
Název |
Č. |
Název |
|---|---|---|---|
|
1 |
Base |
6 |
J4 |
|
2 |
J1 |
7 |
Link2 |
|
3 |
J2 |
8 |
Tool Flange |
|
4 |
Link1 |
9 |
J5 |
|
5 |
J3 |
10 |
J6 |

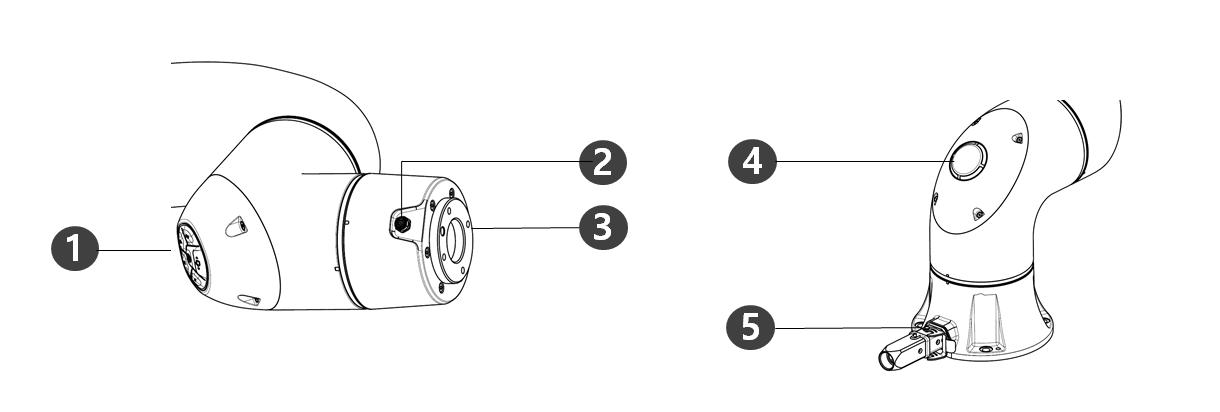

Klíčové funkce
|
Č. |
Položka |
Popis |
|---|---|---|
|
1 |
Cockpit |
[Volba] Řadič použitý pro přímé učení a provoz. |
|
2 |
Flange I/O |
I/O port pro ovládání nástroje.
|
|
3 |
Tool flange |
Oblast pro instalaci nástrojů. |
|
4 |
LED (1-axis) |
Zobrazuje stav robota pomocí různých barev. Další informace o stavu robota najdete v části „ Barva stavové a přírubové kontrolky pro každý režim“ |
|
5 |
Connector |
Používá se pro napájení a komunikaci robota. |

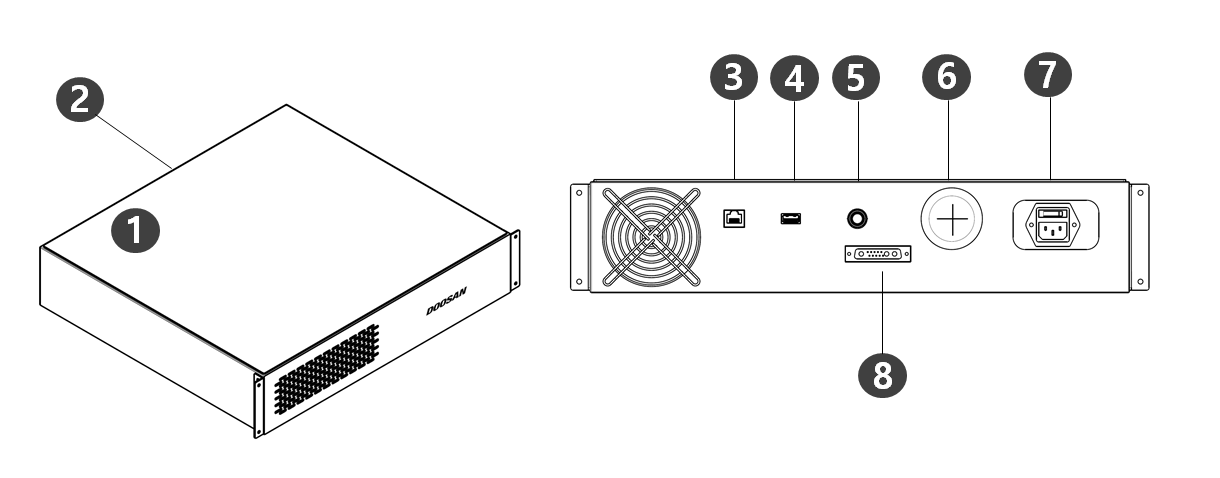

Ovladač
|
Č. |
Položka |
Popis |
|
1 |
I/O connection terminal (internal) |
Propojení s řídicími jednotkami dalších robotů nebo okolních zařízení není možné. |
|
2 |
Emergency stop button and Smart Pendant connection terminal |
Tímto se k řídicí jednotce připojí tlačítko nouzového zastavení nebo kabel chytrého ovladače. |
|
3 |
Network connection terminal |
Notebooky, zařízení TCP/IP, zařízení Modbus a vizuální snímače lze připojit ke svorce síťového konektoru v ovladač jednotce. |
|
4 |
USB connection terminal |
Protokoly generované během provozu robota lze uložit na paměťové zařízení USB nebo úlohy exportovat či importovat. |
|
5 |
Emergency stop button and Smart Pendant connection terminal |
Tímto se k řídicí jednotce připojí tlačítko nouzového zastavení nebo kabel chytrého ovladače. |
|
6 |
External cable terminal |
Terminál, který může připojit externí zařízení. |
|
7 |
Power connection terminal |
Tímto se napájení připojí k řídicí jednotce. |
|
|
Manipulator cable connection terminal |
Tímto se kabel manipulátoru připojí křídicí jednotce. |

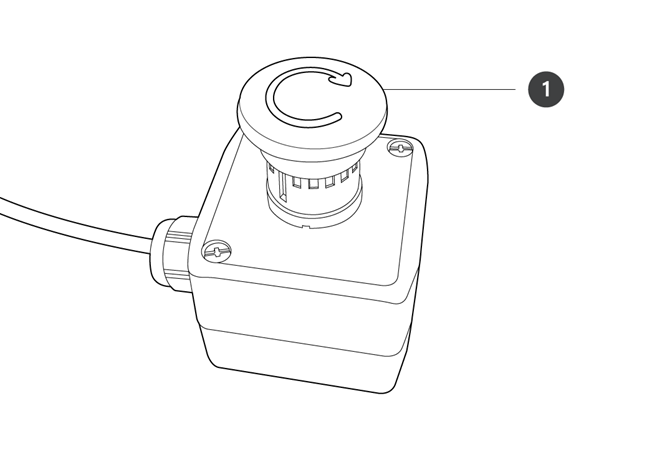

Vypínačů pro nouzové zastavení
|
Č. |
Položka |
Popis |
|---|---|---|
|
1 |
Emergency Stop Button |
V případě nouzové situace stiskněte tlačítko, čímž provoz robota zastavíte. |

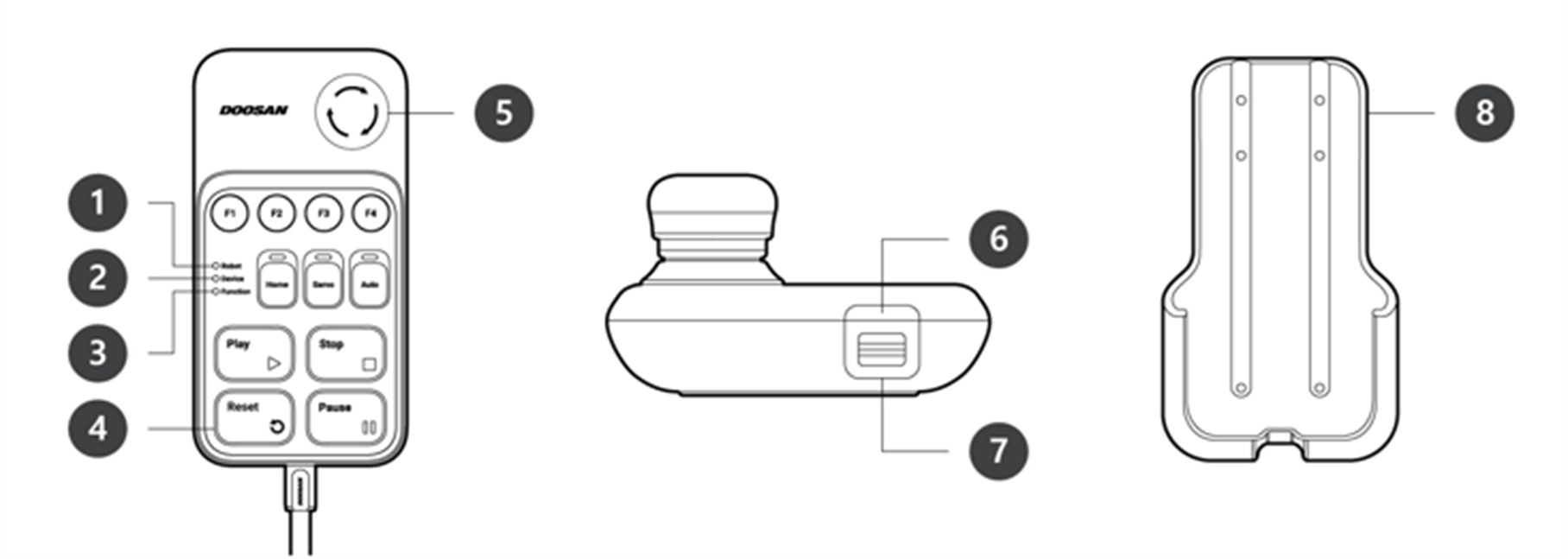

Smart Pendant
※ Chytrého ovladač není standardem, jde o volitelnou položku, takže musí být zakoupen samostatně
Podrobnosti o vlastnostech produktu viz Příloha. Chytrého Ovladače (A Series).
|
Č. |
Položka |
Popis |
|---|---|---|
|
1 |
Robot LED |
Používá se k signalizaci stavu robota tak, že ukazuje uživateli stejnou barvu jako stavová LED kontrolka robota. |
|
2 |
Device LED |
Používá se k signalizaci aktivního režimu chytrého ovladače systému. |
|
3 |
Function LED |
Stisknutím čtyř tlačítek vstupního signálu (F1-F4) se rozsvítí LED kontrolka, která signalizuje stav stisknutí. |
|
4 |
Buttons |
Je k dispozici celkem 11 tlačítek, včetně čtyř tlačítek vstupního signálu (F1-F4) pro každou funkci, dále tlačítek Domů, Servo, Auto, Přehrát, Stop, Obnovit a Přerušit. |
|
5 |
Emergency Stop Button |
V případě nouzové situace stiskněte tlačítko, čímž provoz robota zastavíte. |
|
6 |
Power Button |
Používá se k zapnutí a vypnutí napájení chytrého ovladače. |
|
7 |
Strap Anchor |
Používá se k přidání popruhu na zařízení. |
|
8 |
Holder bracket |
Namontujte úchyt držáku na stěnu pro upevnění chytrého ovladače. |
-
Chcete-li používat SW V2.8 nebo vyšší, připojte štítek Reset k tlačítku Pokračovat na chytrém přívěsku.
-
Pokud používáte verzi nižší než SW V2.8, štítek resetování není třeba připevňovat. V této verzi funguje tlačítko obnovení v chytrém přívěsku jako funkce obnovení, nikoli funkce resetování.
-
Štítek se může během používání odlepit, buďte proto opatrní.
