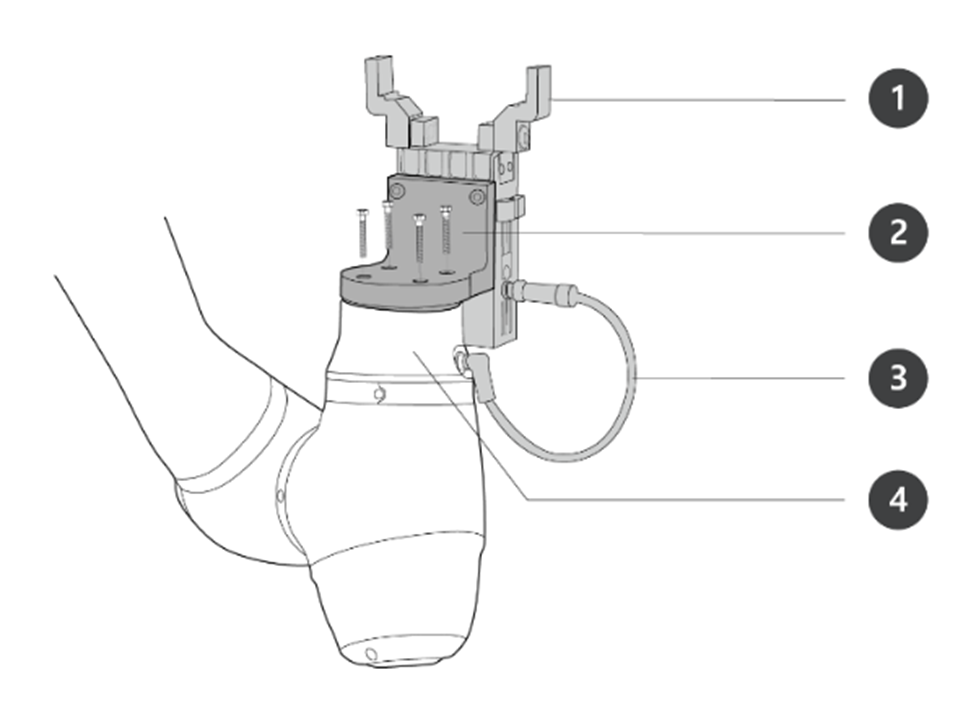

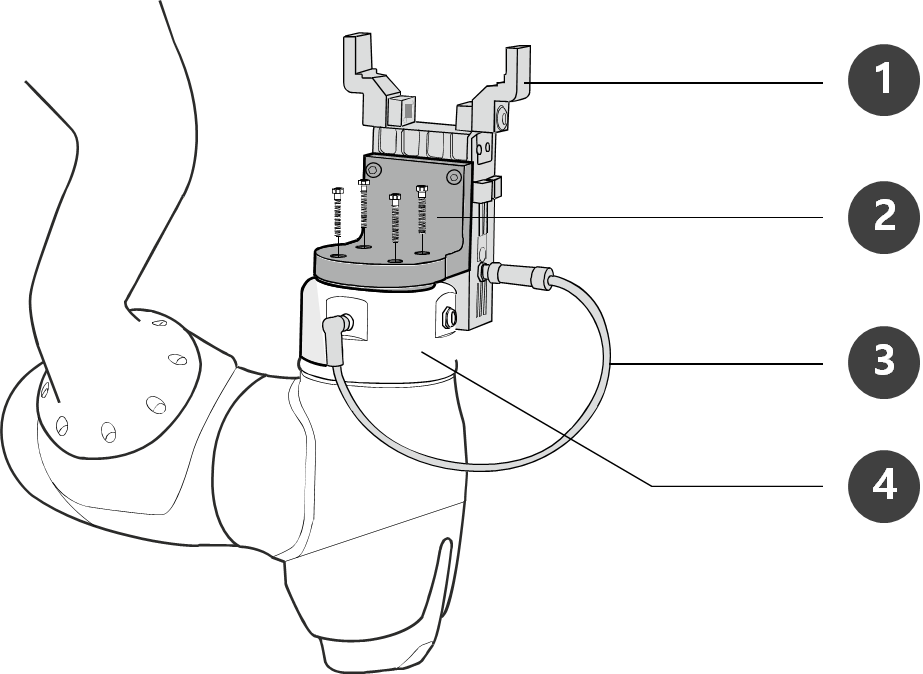

No. |
Položka |
|
1 |
Nástroj |
|
2 |
Držák |
|
3 |
Kabel |
|
4 |
Příruba nástroje |
-
Pomocí šroubů M6 připevněte nástroj k přírubě robota.
-
Pro dotažení šroubů se doporučuje použít utahovací moment 9 Nm.
-
K přesné instalaci robota na pevném místě použijte přesný značkovací kolík Φ6.
-
-
Po připevnění nástroje připojte nezbytné kabely k I/O konektorům příruby.
Poznámka
Metody připevnění nástroje se mohou lišit v závislosti na typu nástroje. Více informací o instalaci nástroje najdete v manuálu od výrobce nástroje.

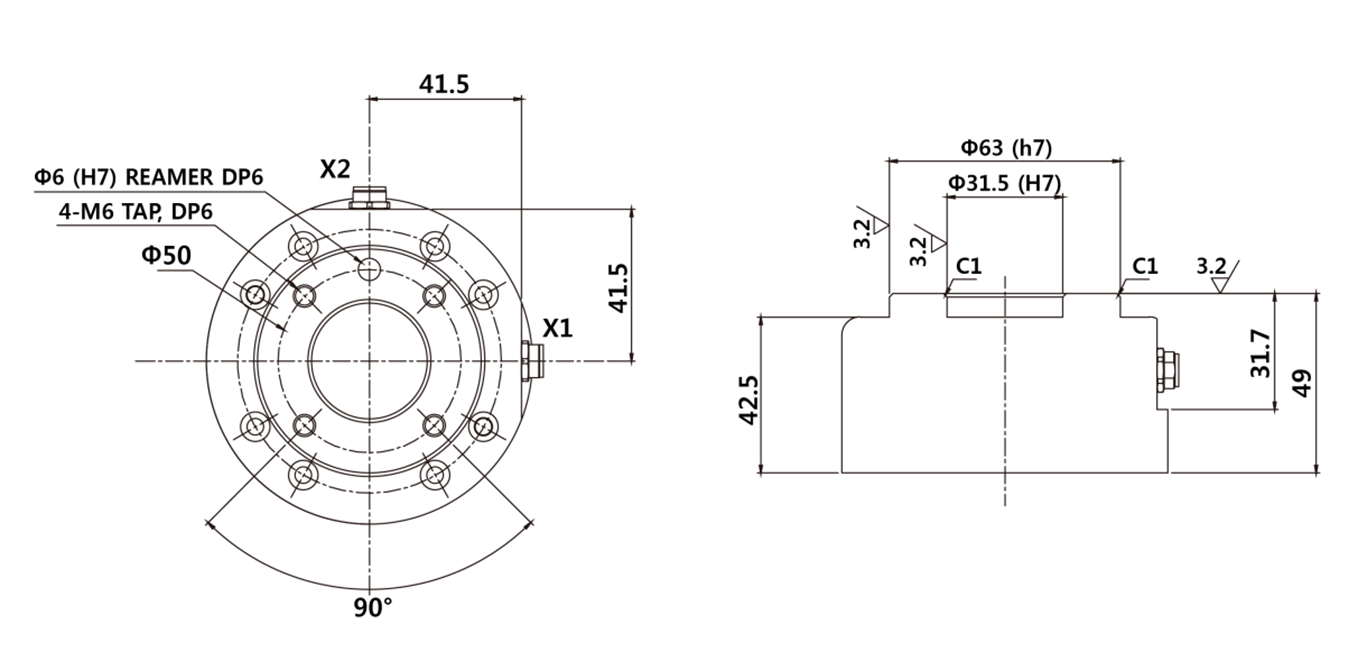

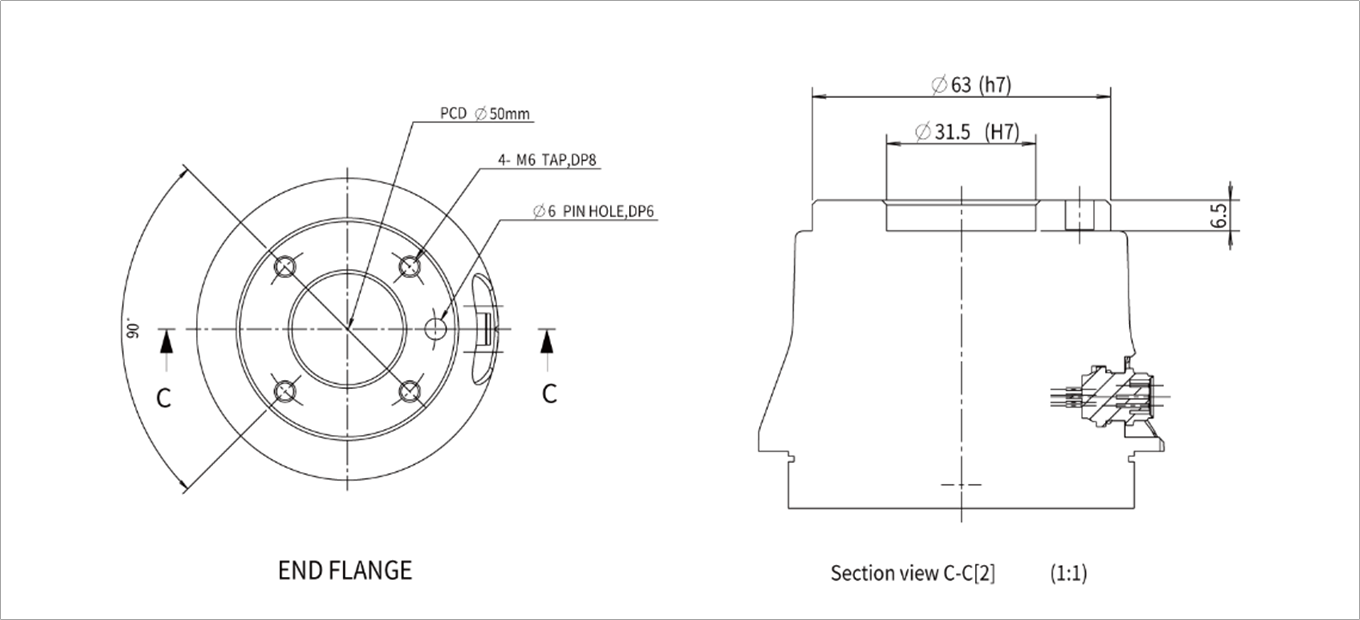

Výstupní příruba nástroje, ISO 9409-1-50-4-M6
