Povinné Snadné 1 min

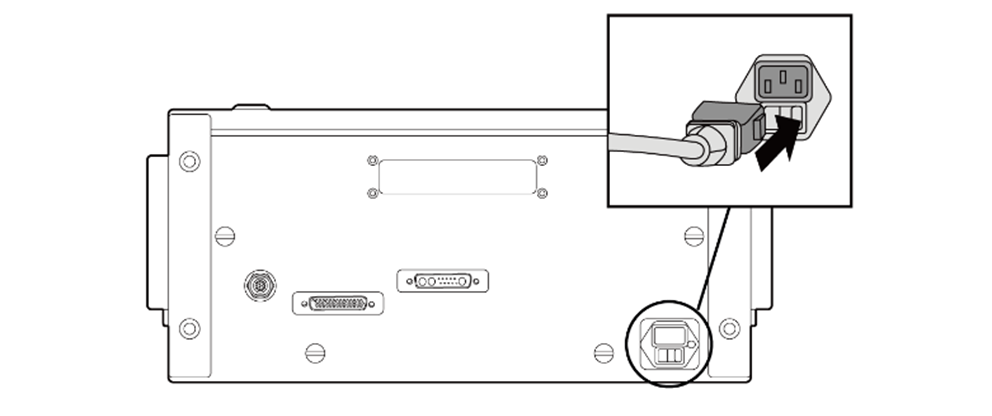

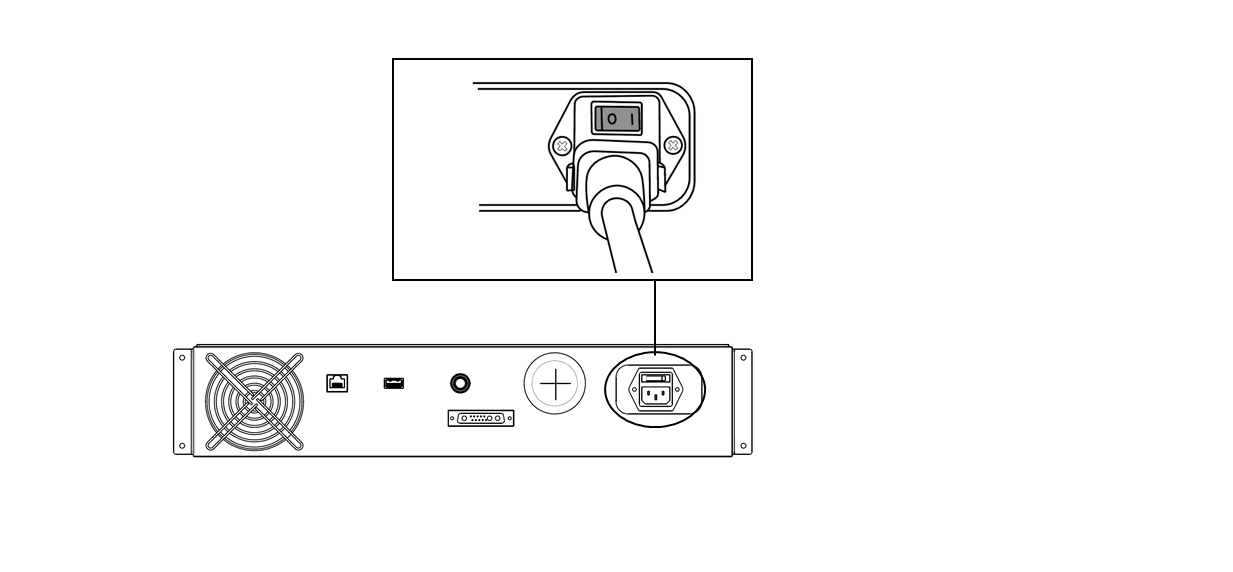

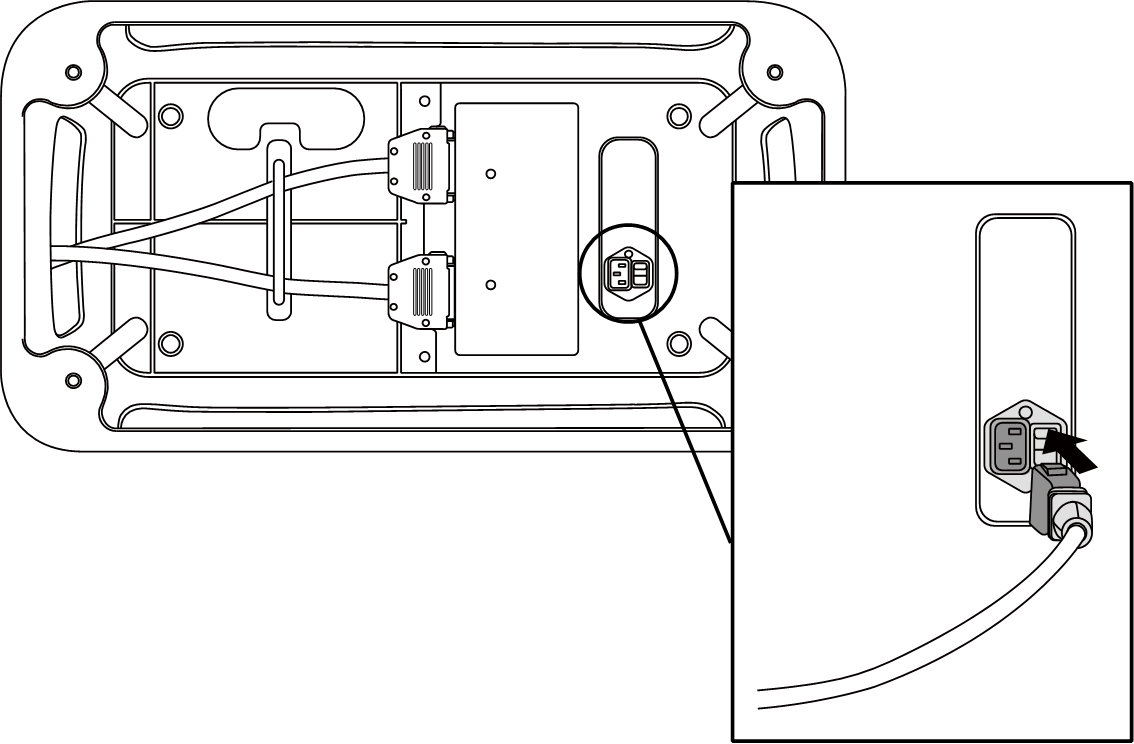

Chcete-li napájet řídicí jednotku, připojte napájecí kabel řídicí jednotky ke standardní elektrické zásuvce IEC.
-
Po připojení napájecího kabelu se ujistěte, že je robot řádně uzemněn (elektrické uzemnění).
-
Vytvořte společné uzemnění pro všechna zařízení v systému s nepoužitými šrouby souvisejícími se symbolem uzemnění uvnitř řídicí jednotky. Zemnicí vodič musí splňovat maximální jmenovitý proud systému.
-
Další informace naleznete Napájení ovladačv části .
Scroll conditional content
Napájecí zdroj musí splňovat minimální požadavky, jako je uzemnění a jističe. Elektrické specifikace dodávané řídicí jednotky střídavého proudu jsou následující:
1m/hseries
Scroll conditional content
Napájecí zdroj musí splňovat minimální požadavky, jako je uzemnění a jističe. Elektrické specifikace dodávané řídicí jednotky střídavého proudu jsou následující:
2aseries
Scroll conditional content
Napájecí zdroj musí splňovat minimální požadavky, jako je uzemnění a jističe. Elektrické specifikace dodávané řídicí jednotky střídavého proudu jsou následující:
3eseries
Scroll conditional content
Napájecí zdroj musí splňovat minimální požadavky, jako je uzemnění a jističe. Elektrické specifikace dodávané řídicí jednotky střídavého proudu jsou následující:
hidecontents
Scroll conditional content
Napájecí zdroj musí splňovat minimální požadavky, jako je uzemnění a jističe. Elektrické specifikace dodávané řídicí jednotky střídavého proudu jsou následující:
tet
|
Parametr |
Specifikace |
|---|---|
|
Vstupní napětí |
100 AŽ 240 V AC |
|
Pojistka vstupního napájení (@100-240V) |
15 A |
|
Vstupní frekvence |
47–63 Hz |
Informace o volitelné řídicí jednotce naleznete v následujícím dodatku.
