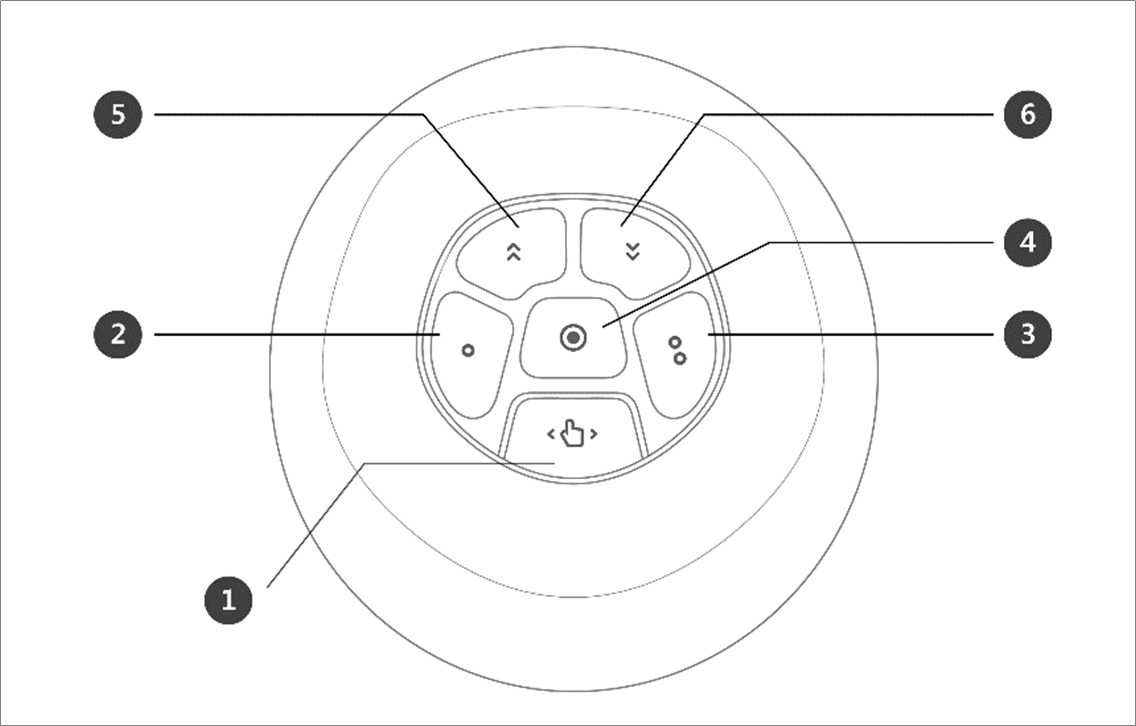

Tlačítko kokpit (šest tlačítek)


No.

Položka

Popis

1

Hand-Guiding Button

Toto tlačítko se dá použít k nastavení nebo změně pozice robota.

2,3

Tlačítko uživatelského nastavení

Tímto tlačítkem lze upravit pozici robota jejím zadáním podle stavu zámku odpovídajícího danému režimu.

  • Zámek osy: Změní pozici podle osy Z nástrojových souřadnic


  • Zámek plochy: Změní pozici podle plochy X-Y nástrojových souřadnic


  • Zámek bodu: Změní úhel pouze z referenčního bodu nástrojových souřadnic


  • Zámek úhlu: Změní polohu pouze pomocí aktuálního uzamčeného úhlu TCP


Více informací o nastaveních najdete v části „(2.12.2-cs_CZ) Nastavení kokpitu“.

4

Save Pose Button

Uloží poslední pozici robota. Další informace najdete v části „(2.12.2-cs_CZ) Nastavení pracovního bodu dovednostního příkazu pomocí kokpitových tlačítek“.

5

One Line Up

Posune Ohnisko zobrazené na obrazovce o jeden řádek nahoru.

6

One Line Down

Posune Ohnisko zobrazené na obrazovce o jeden řádek dolů.

Poznámka – změna nastavení kokpitu

  • Úprava nastavení image2021-12-24_11-34-24.png tlačítka pro ruční navádění a image2021-12-24_11-35-2.png , image2021-12-24_11-35-23.png tlačítka pro omezení pohybu vyžaduje 2 sekundy.

  • Když na obrazovce Nastavení dovednosti stisknete tlačítko Uložit pozici, ohnisko se automaticky posune do další pozice.

  • Tlačítko pro zrušení můžete použít pouze v okně Nastavení dovednosti, v němž se nastavuje více pozic.
