Breadcrumbs

Spínač pro nastavení tlačítka nouzového nastavení

Nakonfigurujte spínač pro nastavení tlačítka nouzového nastavení na skříni podle komponentů a dalších komponentů před připojením a spuštěním výrobku. Pokud není systém nakonfigurován podle příručky, nebude robot fungovat správně.

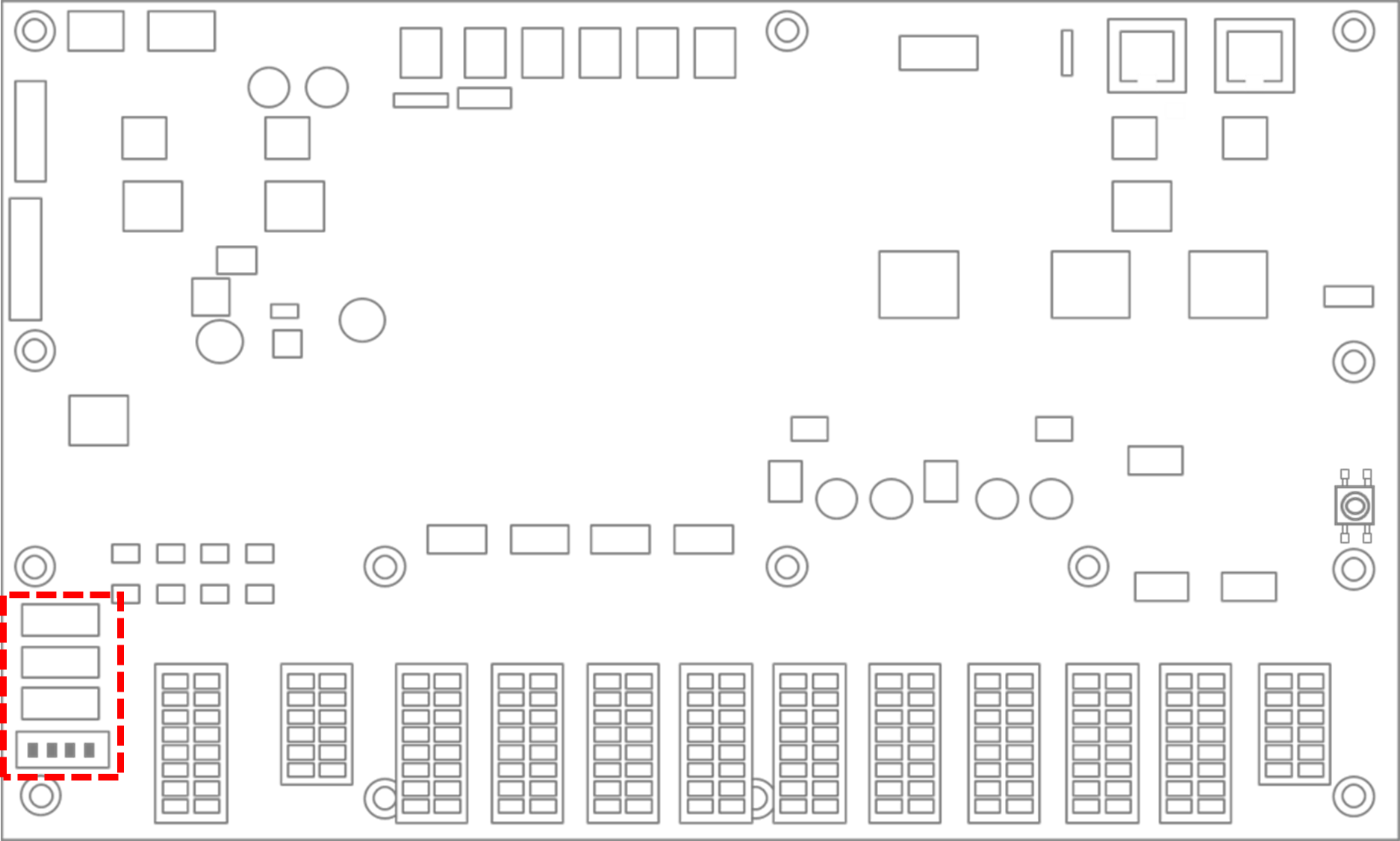

Spínač pro nastavení tlačítka nouzového nastavení se nachází v levé dolní části panelu ve dvířkách řídicí jednotky (viz níže).

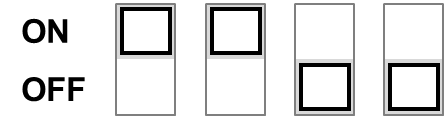

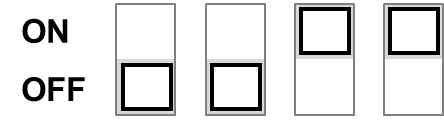

Nakonfigurujte nastavení podle komponentů následovně. Po prvním příjmu je nastavení nakonfigurováno jako případ 1.

Case

Zda použít nebo ne

Nastavení

1

  1. Učící ovladač (O), chytrého ovladače (O)

  2. Učící ovladač (O), vypínačů pro nouzové zastavení (O)

  3. vše použít


2

  1. chytrého ovladače (O), Učící ovladač (X)

  2. vypínačů pro nouzové zastavení (O), Učící ovladač (X)


3

Učící ovladač (O),
chytrého ovladače (X),
vypínačů pro nouzové zastavení (X)



Varování

Pokud je nastavení spínače pro nastavení tlačítka nouzového nastavení odlišné od skutečné konfigurace, může se stát, že tlačítko nouzového zastavení nebude fungovat, což by mohlo v nouzové situaci způsobit poranění uživatele. Proto zkontrolujte nastavení a provoz tlačítka nouzového zastavení.
