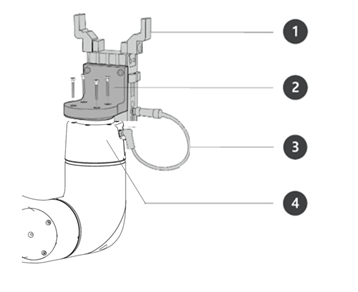

Č. |
Položka |
|
1 |
Tool |
|
2 |
Bracket |
|
3 |
Cable |
|
4 |
Tool flange |
-
Pomocí šroubů M6 připevněte nástroj k přírubě robota.
-
Pro dotažení šroubů se doporučuje použít utahovací moment 9 Nm.
-
K přesné instalaci robota na pevném místě použijte přesný značkovací kolík Φ6.
-
-
Po připevnění nástroje připojte nezbytné kabely k I/O konektorům příruby.
Poznámka
Metody připevnění nástroje se mohou lišit v závislosti na typu nástroje. Více informací o instalaci nástroje najdete v manuálu od výrobce nástroje.

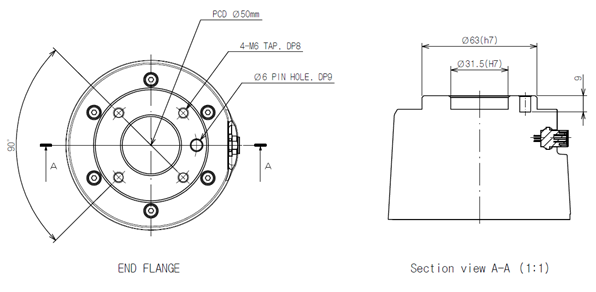

Výstupní příruba nástroje, ISO 9409-1-50-4-M6
