Bezeichnungen und Funktionen

Handhabungsautomat

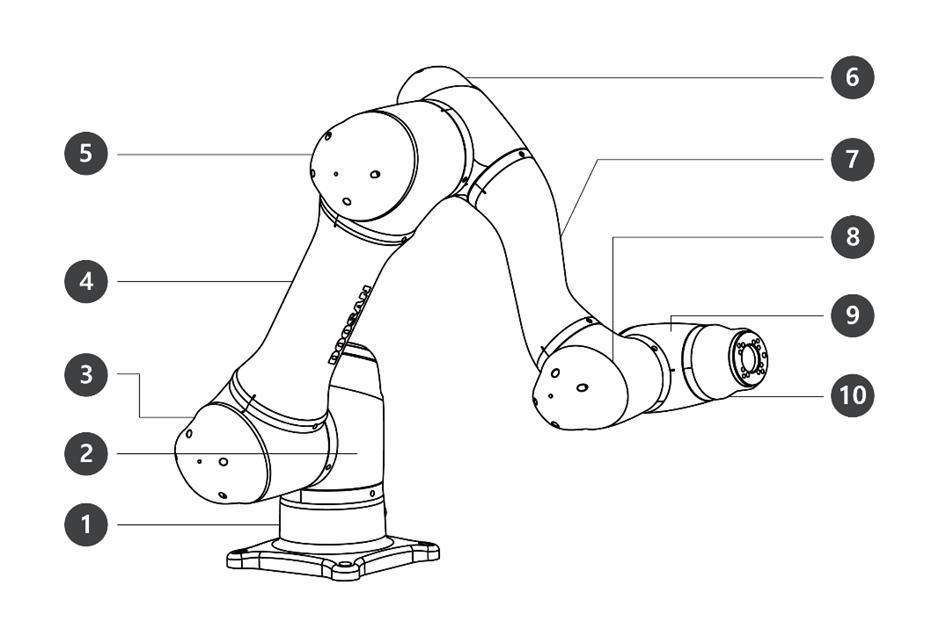

Bauteilbezeichnungen


Nr.

Bezeichnung

Nr.

Bezeichnung

1

Base

6

J4

2

J1

7

Link2

3

J2

8

J5

4

Link1

9

J6

5

J3

10

Tool Flange

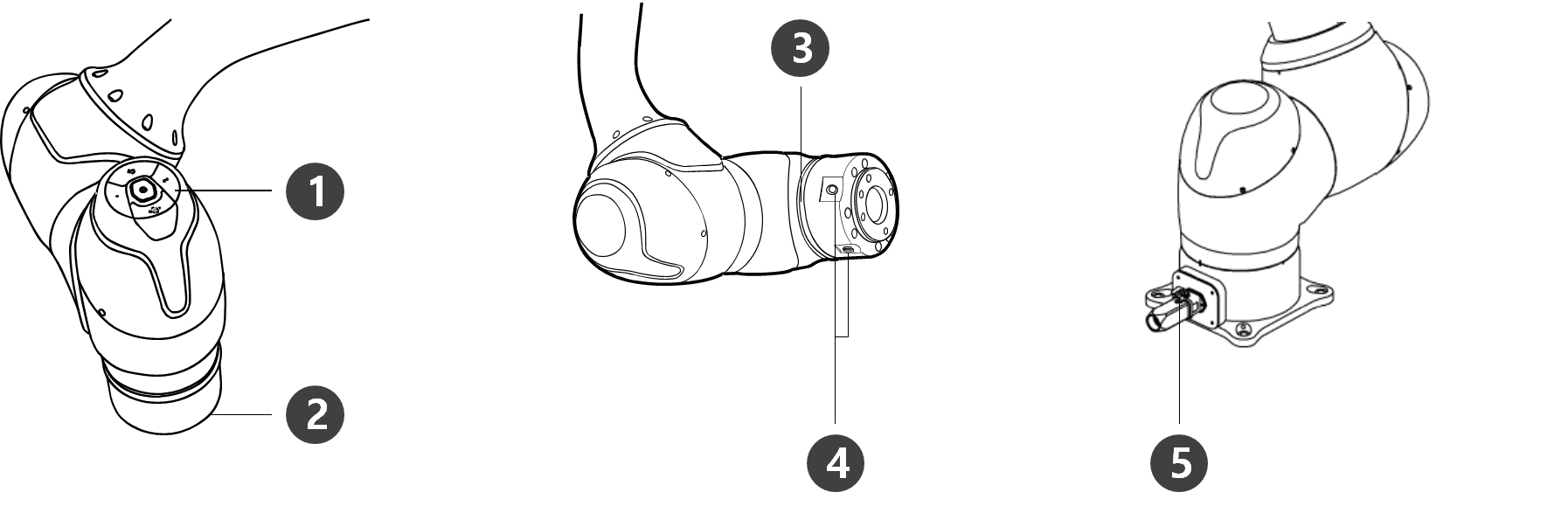

Wichtige Funktionsmerkmale




Nr.

Bauteil

Beschreibung

1

Cockpit

[Option] Steuergerät für direktes Einlernen und Betrieb.

2

Tool flange

Bereich für Werkzeugmontage.

3

Flange LED

Zeigt den Status des Roboters anhand unterschiedlicher Farben an. Weitere Informationen zum Roboterstatus siehe Status- und Flansch-LED-Farbe für die einzelnen Modi.

Version : H series

Bei der H-Serie ist auf Achse 1 eine zusätzliche LED zur Anzeige des gleichen Status und der Farbe angebracht..

4

Flange I/O

Der Eingangs-/Ausgangsanschluss für die Werkzeugsteuerung.
(Digitaleingang 3-Kanal, Ausgang 3-Kanal)

5

Connector

Dient der Stromversorgung an und Kommunikation mit dem Roboter.

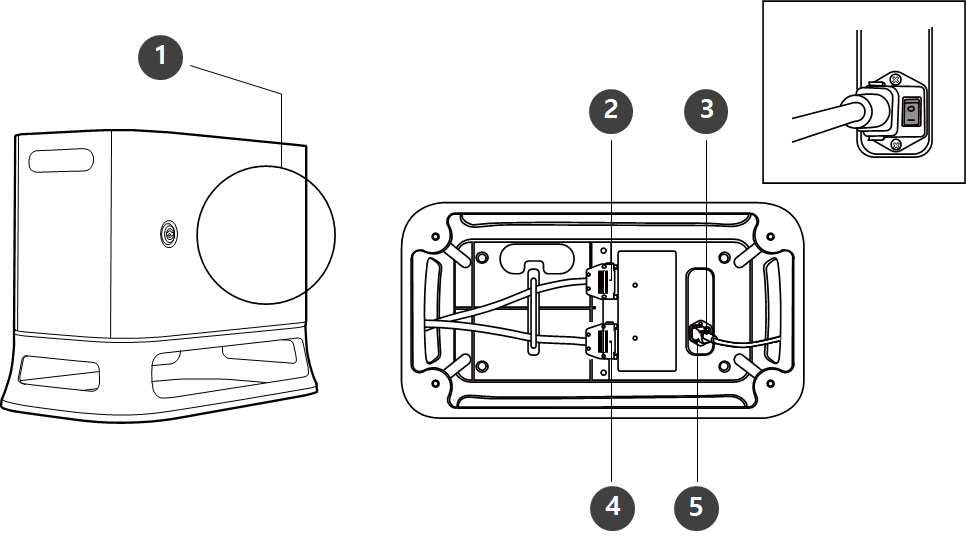

Steuergerät


Nr.

Bauteil

Beschreibung

1

I/O connection terminal (internal)

Zum Anschließen des steuergerät oder Peripheriegeräten

2

Teach pendant cable connection terminal

Zum Verbinden des Kabels des Bedientableaus mit dem steuergerät

3

Power switch

Zum Ein-/Ausschalten der Hauptstromversorgung des steuergeräts

4

Kabelanschlussklemme für Handhabungsautomat

Zum Anschließen des Handhabungsautomatkabels an den steuergerät

5

Power connection terminal

Zum Anschließen der Stromversorgung des steuergeräts

Hinweis
  • Bei Auswahl eines optionalen Steuergeräts sind die Anweisungen zur Kabelverbindung im Anhang zu beachten.

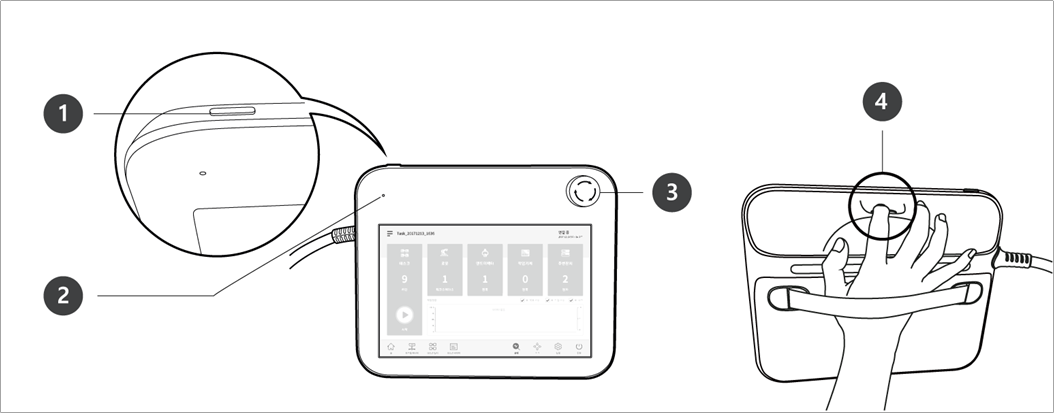

Bedientableau

Scroll conditional content
Scroll conditional content
Das Bedientableau gehört serienmäßig nicht zum Lieferumfang und muss als optionale Ausstattung separat bestellt werden.
Scroll conditional content
Scroll conditional content
Scroll conditional content

Nr.

Element

Beschreibung

1

Power button

Zum Ein-/Ausschalten der Hauptstromversorgung des Bedientableaus

Weitere Informationen finden Sie unter  Systemstromversorgung ein-/ausschalten

2

Power LED

Leuchtet bei anliegender Stromversorgung auf.

3

Emergency stop button

Im Notfall die Taste drücken, um den Roboterbetrieb anzuhalten.

4

Hand guiding button

Taste drücken und gedrückt halten, um den Roboter ungehindert in eine gewünschte Stellung zu bewegen.

Hinweis
  • Muss das Bedientableau während der Arbeit in der Hand gehalten und geschützt werden, sorgt eine Abdeckung von Doosan Robotics für eine einfache und sichere Nutzung.
