Um den Roboter basierend auf dem Roboterwerkzeug zu bewegen, wie folgt vorgehen:
-

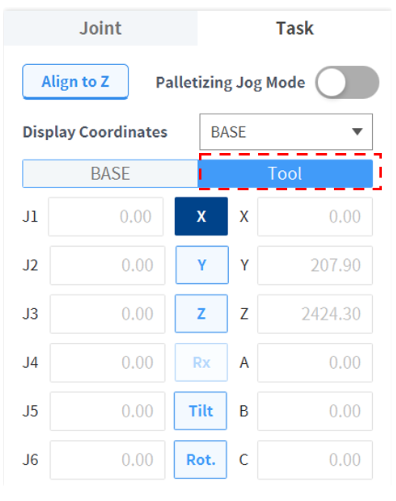

Registerkarte Task (Aufgabe) im Bildschirm Jog (Verfahren) auswählen.
-
„Base“ (Basis) oder „World“ als Anzeigekoordinaten auswählen und Tool (Werkzeug) basierend auf dem Bezugspunkt der Aufgabenkoordinaten festlegen.
-
Die Werkzeugkoordinaten für die Bewegung auswählen. (Rx ist bei Modellen der P-Serie inaktiv)
-
Die Richtungstaste (
Hinweis
-
Im virtuellen Modus findet die Sicherheitszone keine Anwendung.
-

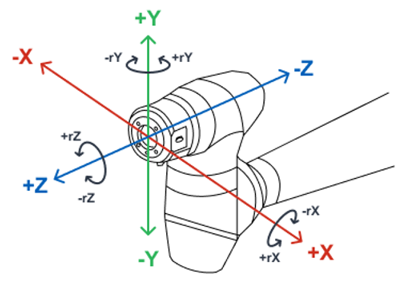

Rx, Ry und Rz werden entsprechend dem TCP (tool center position: Werkzeugreferenzpunkt) ausgeführt.
