Handhabungsautomat

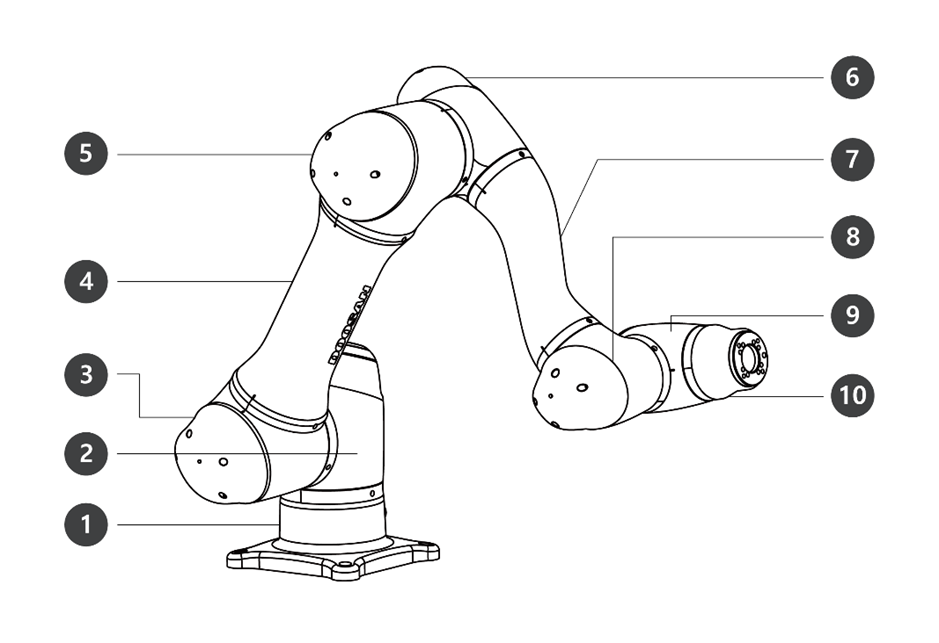

Bauteilbezeichnungen
|
Nr. |
Bezeichnung |
Nr. |
Bezeichnung |
|---|---|---|---|
|
1 |
Base |
6 |
J4 |
|
2 |
J1 |
7 |
Link2 |
|
3 |
J2 |
8 |
J5 |
|
4 |
Link1 |
9 |
J6 |
|
5 |
J3 |
10 |
Tool Flange |

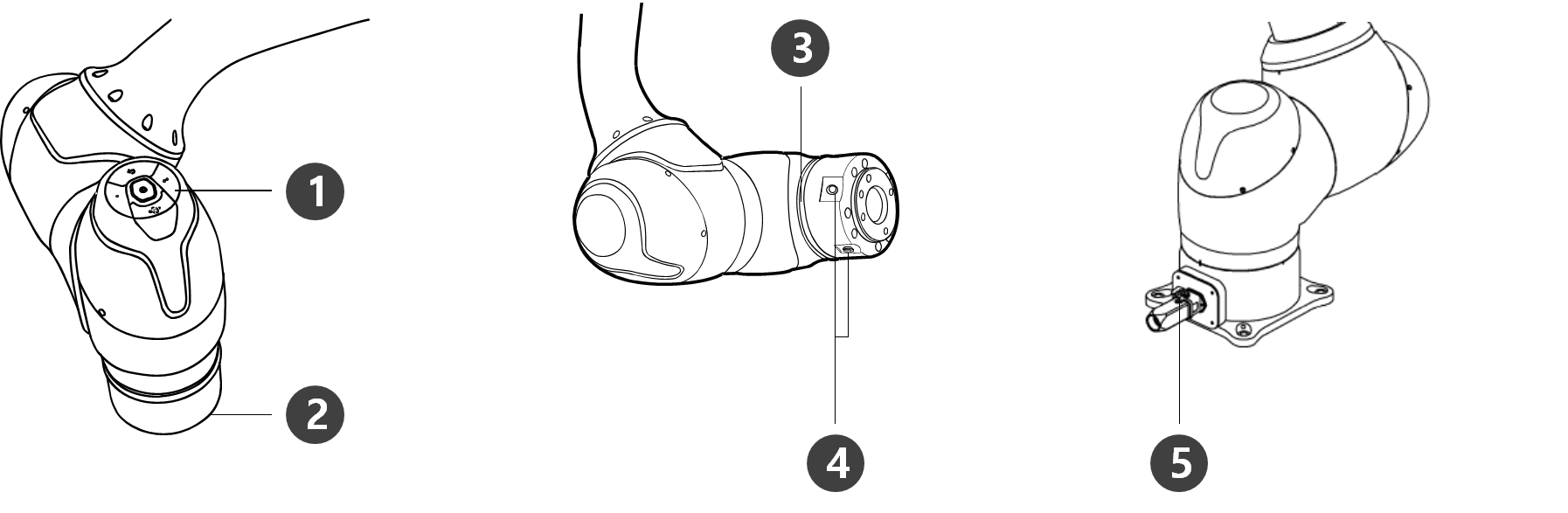

Wichtige Funktionsmerkmale
|
Nr. |
Bauteil |
Beschreibung |
|---|---|---|
|
1 |
Cockpit |
[Option] Steuergerät für direktes Einlernen und Betrieb. |
|
2 |
Tool flange |
Bereich für Werkzeugmontage. |
|
3 |
Flange LED |
Zeigt den Status des Roboters anhand unterschiedlicher Farben an. Weitere Informationen zum Roboterstatus siehe (2.12-de_DE) Status- und Flansch-LED-Farbe für die einzelnen Modi. Bei der H-Serie ist auf Achse 1 eine zusätzliche LED zur Anzeige des gleichen Status und der Farbe angebracht..
|
|
4 |
Flange I/O |
Der Eingangs-/Ausgangsanschluss für die Werkzeugsteuerung.
|
|
5 |
Connector |
Dient der Stromversorgung an und Kommunikation mit dem Roboter. |

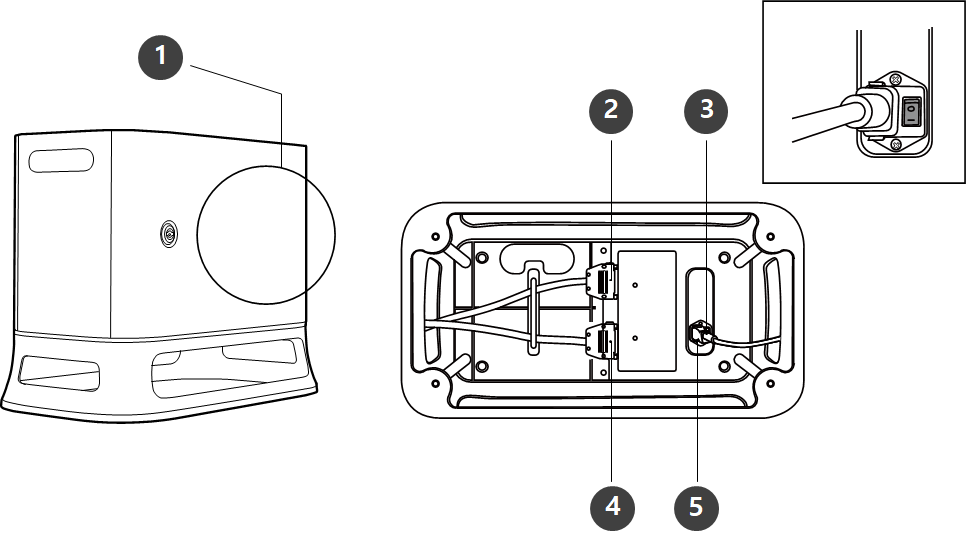

Steuergerät
|
Nr. |
Bauteil |
Beschreibung |
|---|---|---|
|
1 |
I/O connection terminal (internal) |
Zum Anschließen des steuergerät oder Peripheriegeräten |
|
2 |
Teach pendant cable connection terminal |
Zum Verbinden des Kabels des Bedientableaus mit dem steuergerät |
|
3 |
Power switch |
Zum Ein-/Ausschalten der Hauptstromversorgung des steuergeräts |
|
4 |
Kabelanschlussklemme für Handhabungsautomat |
Zum Anschließen des Handhabungsautomatkabels an den steuergerät |
|
5 |
Power connection terminal |
Zum Anschließen der Stromversorgung des steuergeräts |
-
Bei Auswahl eines optionalen Steuergeräts sind die Anweisungen zur Kabelverbindung im Anhang zu beachten.
Bedientableau
|
Nr. |
Element |
Beschreibung |
|---|---|---|
|
1 |
Power button |
Zum Ein-/Ausschalten der Hauptstromversorgung des Bedientableaus Weitere Informationen finden Sie unter Systemstromversorgung ein-/ausschalten |
|
2 |
Power LED |
Leuchtet bei anliegender Stromversorgung auf. |
|
3 |
Emergency stop button |
Im Notfall die Taste drücken, um den Roboterbetrieb anzuhalten. |
|
4 |
Hand guiding button |
Taste drücken und gedrückt halten, um den Roboter ungehindert in eine gewünschte Stellung zu bewegen. |
-
Muss das Bedientableau während der Arbeit in der Hand gehalten und geschützt werden, sorgt eine Abdeckung von Doosan Robotics für eine einfache und sichere Nutzung.
