Laptops, TCP/IP-Ausrüstung und Ausrüstung mit Modbus sowie Kamerasensoren lassen sich an der Netzwerk-Anschlussklemme innerhalb des Steuergeräts anschließen.
Kabel an den vorgesehenen Anschlüssen entsprechend der Netzwerkanwendung anschließen.
-
WAN: Anschließen des externen Internets
-
LAN: Verbindung mit Peripheriegeräten über TCP/IP oder Modbus-Protokoll

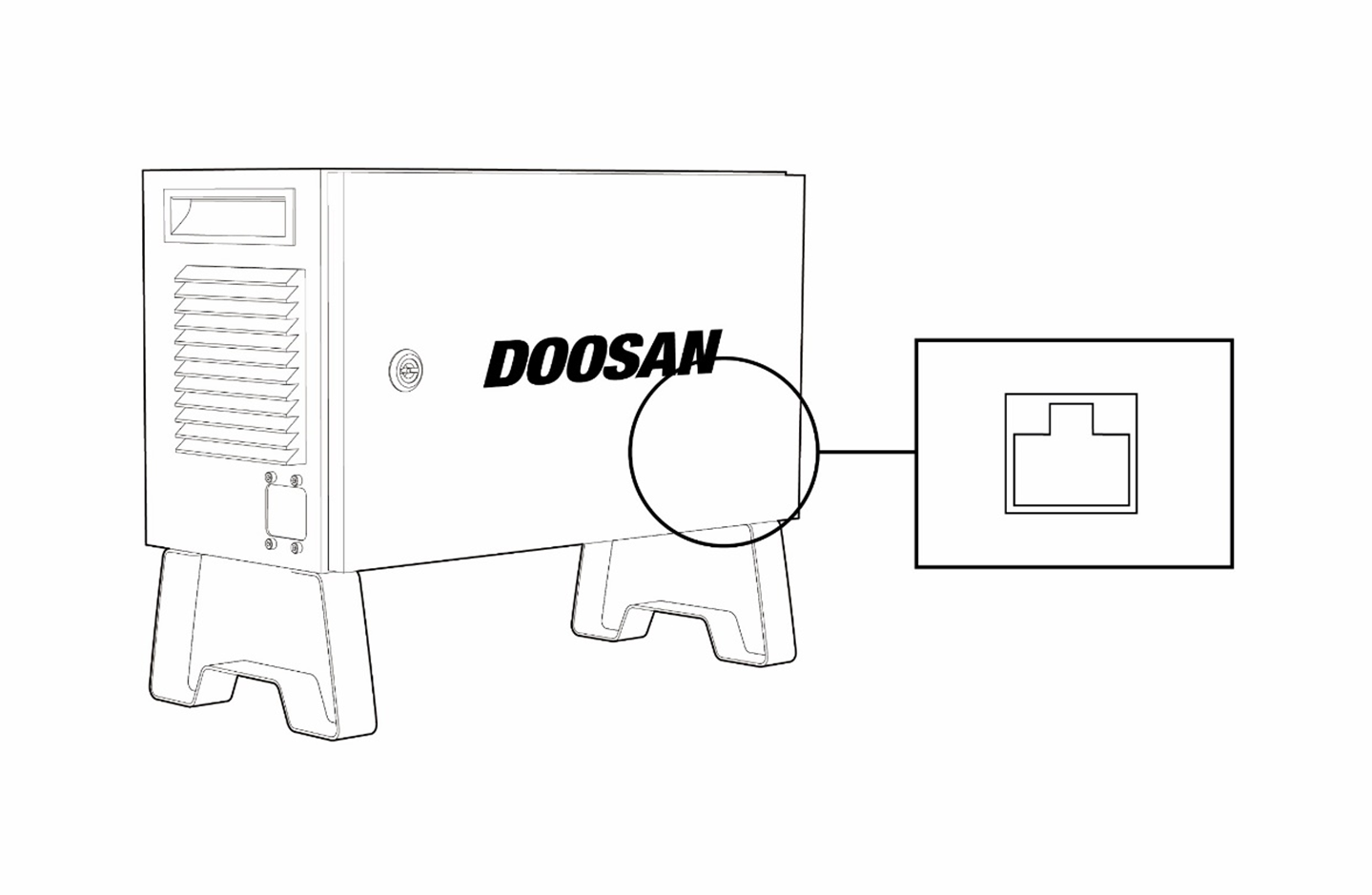

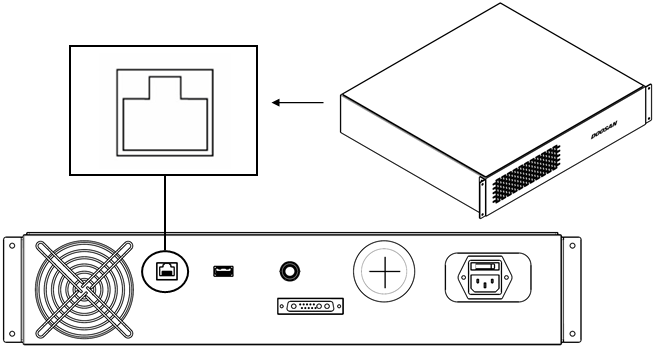

Durch Anschließen des Kabels an der Anschlussklemme für Netzwerkverbindung wird das Netzwerk angeschlossen (siehe nachstehende Abbildung).
Der LAN4-Anschluss dient dem Anschließen interner Steuerungen, deshalb darf hier keine andere Ausrüstung angeschlossen werden.
