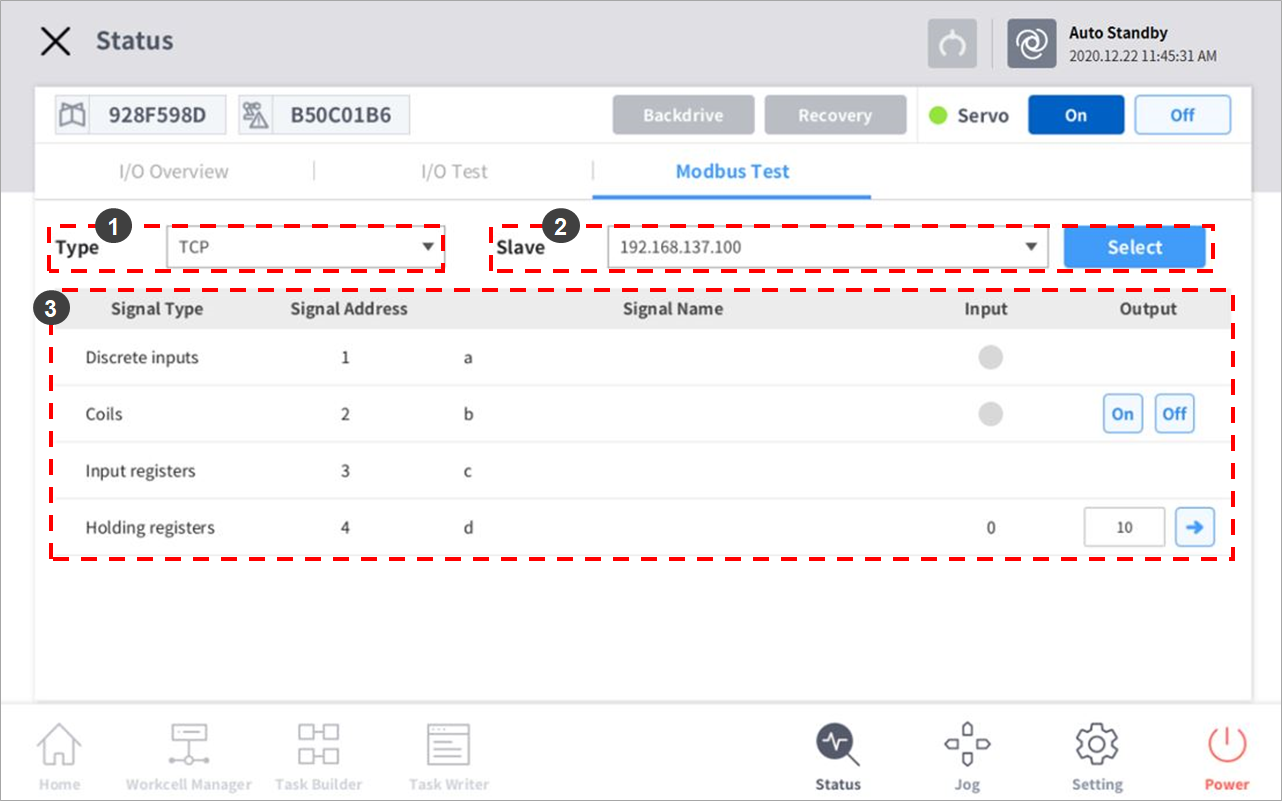

Dies ist das Menü zum Prüfen und Testen der in Modbus TCP, Modbus RTU und vordefiniertem Modbus eingerichteten Modbus-Signale.
|
Nr. |
Element |
Beschreibung |
|
1 |
Modbus-Typ |
Den zu prüfenden Modbus-Typ auswählen. Es stehen TCP, RTU und vordefinierter Modbus zur Verfügung. |
|
2 |
Slave |
Zeigt die Liste der IPs/Anschlüsse des Nehmersatzes des ausgewählten Modbus-Typs an Bei Auswahl wird eine Liste der zugehörigen Signale angezeigt. |
|
3 |
Signalliste |
Zeigt eine Liste von Signalen an, welche am ausgewählte Nehmer eingerichtet wurden. Eingangs- und Ausgangssignale lassen sich überprüfen. |
