Zum Konfigurieren des Wegpunkts eines Befehls wie folgt vorgehen:
-

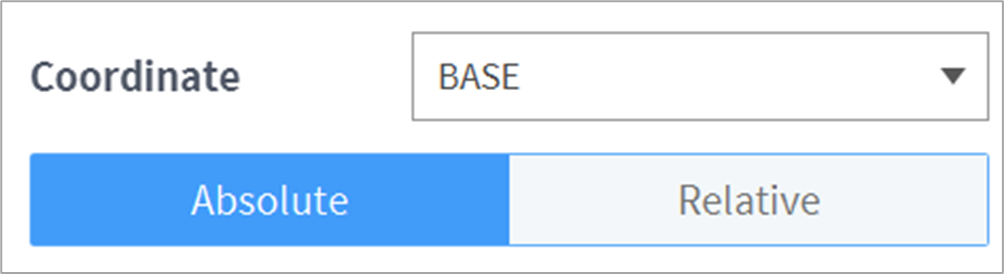

Typ (Absolute (Absolut), Relative (Relativ)) der Bezugskoordinate und des Koordinatenwerts auswählen.
-
Roboter mit der Verfahrfunktion oder durch direktes Einlernen an die gewünschte Position bewegen.
-
Schaltfläche Save Pose (Stellung speichern) antippen, um die Roboterwerkzeugposition zu speichern.Bei Bedarf mit GlobalVariables oder dem Befehl „Define“ (Definieren) eine Variable definieren.
-
Die Projektionspose wandelt die eingegebenen Koordinatenwerte in Koordinatenwerte um, die von einem Roboter mit 5 Freiheitsgraden bewegt werden können.
-
Die Schaltfläche „Projektionspose“ wird nur von Modellen der P-Serie unterstützt.
