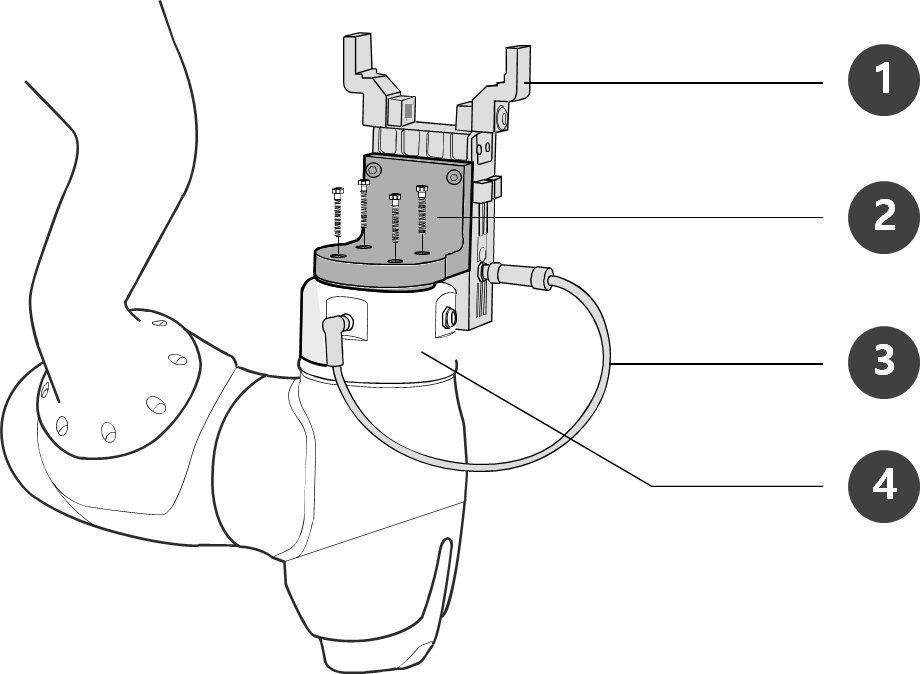

N.º |
Elemento |
|
1 |
Tool |
|
2 |
Bracket |
|
3 |
Cable |
|
4 |
Tool flange |
-
Use cuatro pernos M6 para asegurar su herramienta en el tool flange.
-
Se recomienda utilizar un par de apriete de 9 Nm para ajustar los pernos.
-
Use un pin marcador de lugar de Φ6 para instalar el robot de manera precisa en una ubicación inalterable.
-
-
Conecte los cables necesarios a los conectores de E/S con brida después de asegurar la herramienta.
Nota
Las formas de asegurar la herramienta pueden variar de una a otra. Para obtener más información sobre la instalación de la herramienta, consulte el manual proporcionado por el fabricante.

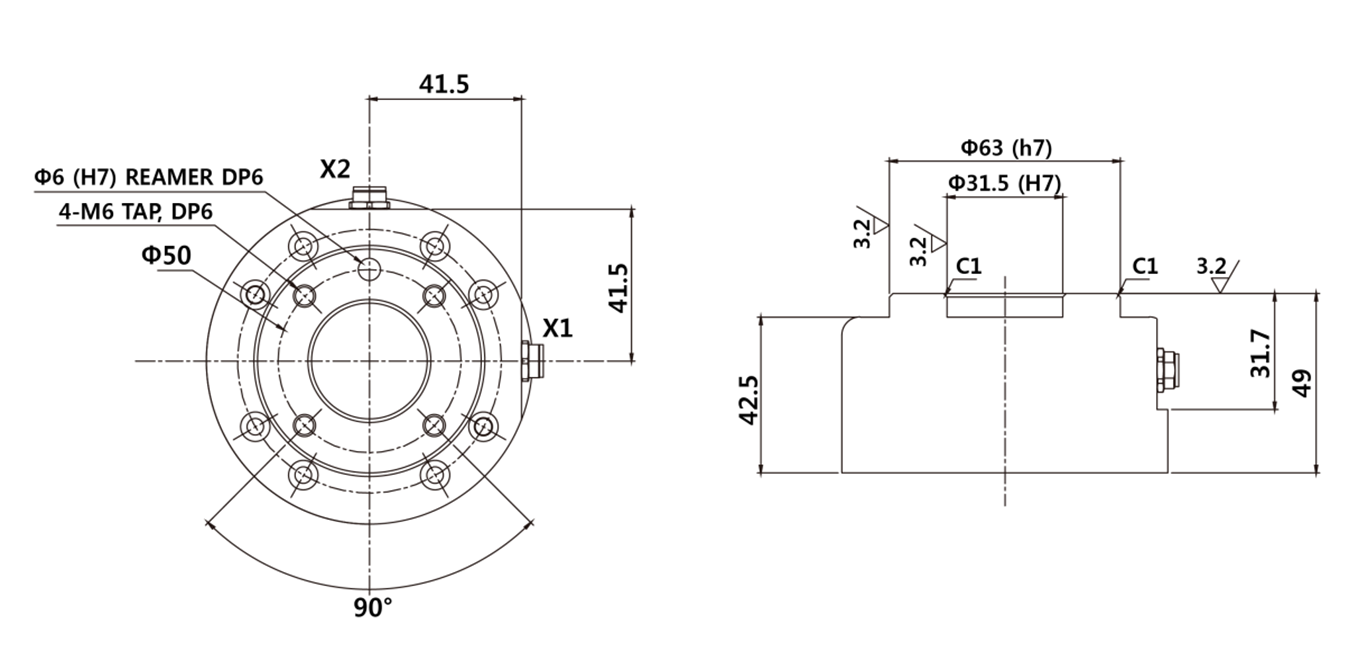

Brida de salida de la herramienta, ISO 9409-1-50-4-M6
