Configure el interruptor de configuración del botón de parada de emergencia en el Case según los componentes y los componentes adicionales antes de conectar y poner en marcha el producto. Si la configuración no se establece siguiendo las instrucciones de la guía, el robot no funcionará correctamente.

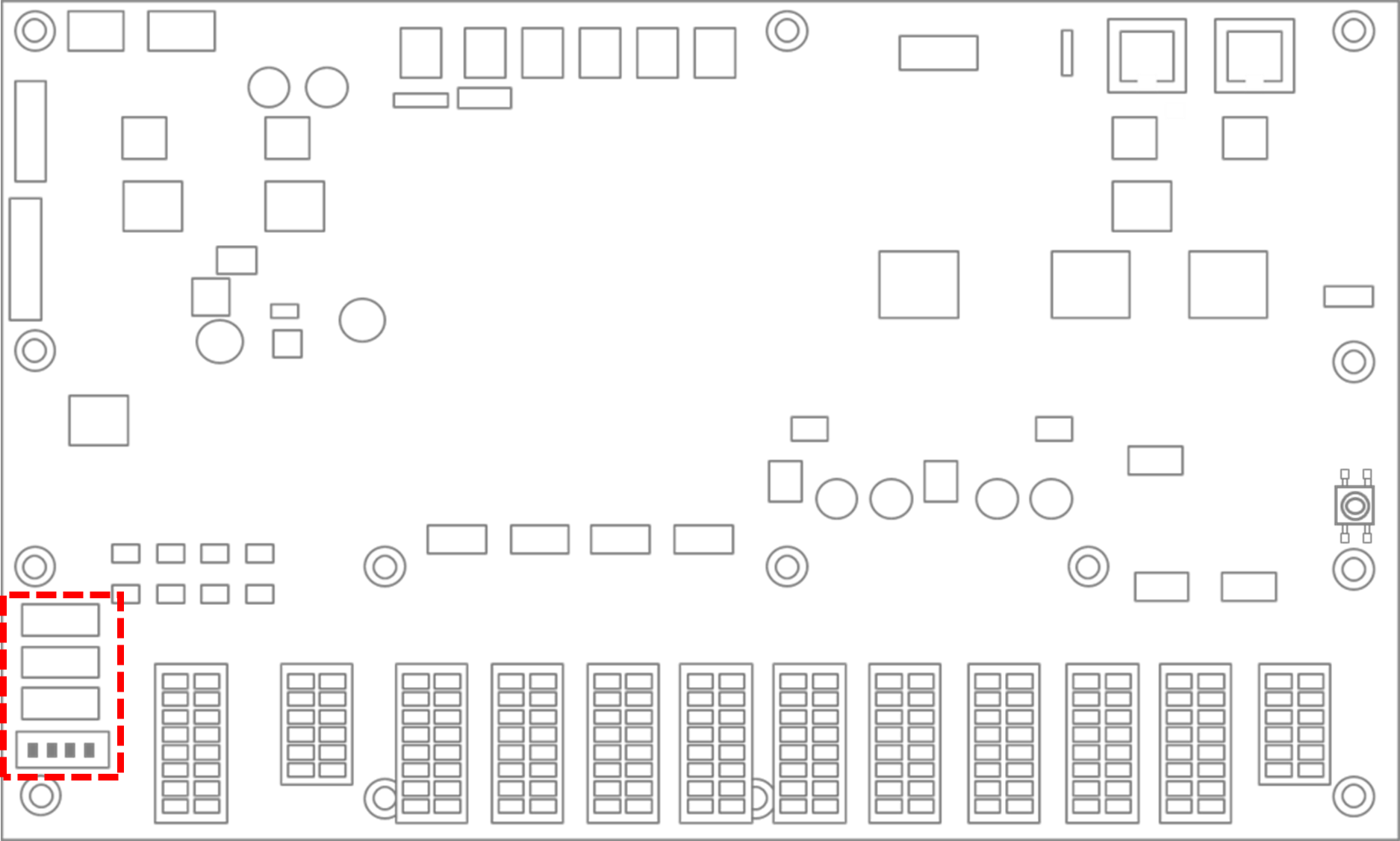

El interruptor de configuración del botón de parada de emergencia está ubicado en la parte inferior izquierda de la placa adentro de la puerta de la controlador.
Establezca la configuración de acuerdo con los componentes de la siguiente manera. Cuando se recibe por primera vez, la configuración se establece como Case 1.
|
Case |
Si usar o no |
Ajustes |
|---|---|---|
|

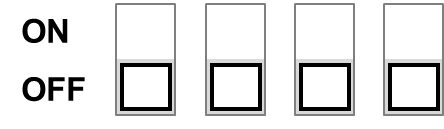

1 |
1. Teach Pendant(O), Smart Pendant(O) 2. Teach Pendant(O), Botón de parada de emergencia(O) 3. Todo uso |
|
|

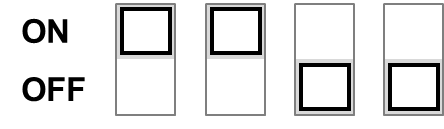

2 |
1. Smart Pendant(O), Teach Pendant(X) 2. Botón de parada de emergencia(O), Teach Pendant(X) |
|
|

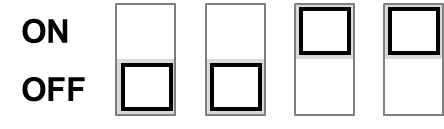

3 |
Teach Pendant(O), Smart Pendant(X), Botón de parada de emergencia(X) |
|
Advertencia
Si la configuración del interruptor de configuración del botón de parada de emergencia es diferente de la configuración real, el botón de parada de emergencia podría fallar y provocar lesiones en el usuario en una situación de emergencia. Por lo tanto, revise el estado de la configuración y el funcionamiento del botón de parada de emergencia
