Configuración del bloque de terminales para la entrada de contacto (TBSFT)

La E/S de seguridad de la controlador consta de terminales de entrada de doble contacto para conectar dispositivos de seguridad. Estos terminales se clasifican en dos grupos según su uso.



  • Dos pares de external emergency contact in en la parte inferior: Se usan para conectar los dispositivos necesarios para la parada de emergencia, como un interruptor de emergencia externo.

  • Dos pares de protective device connect in en la parte superior: Se usan para conectar dispositivos para paradas protectoras, como cortinas de luz y tapetes de seguridad

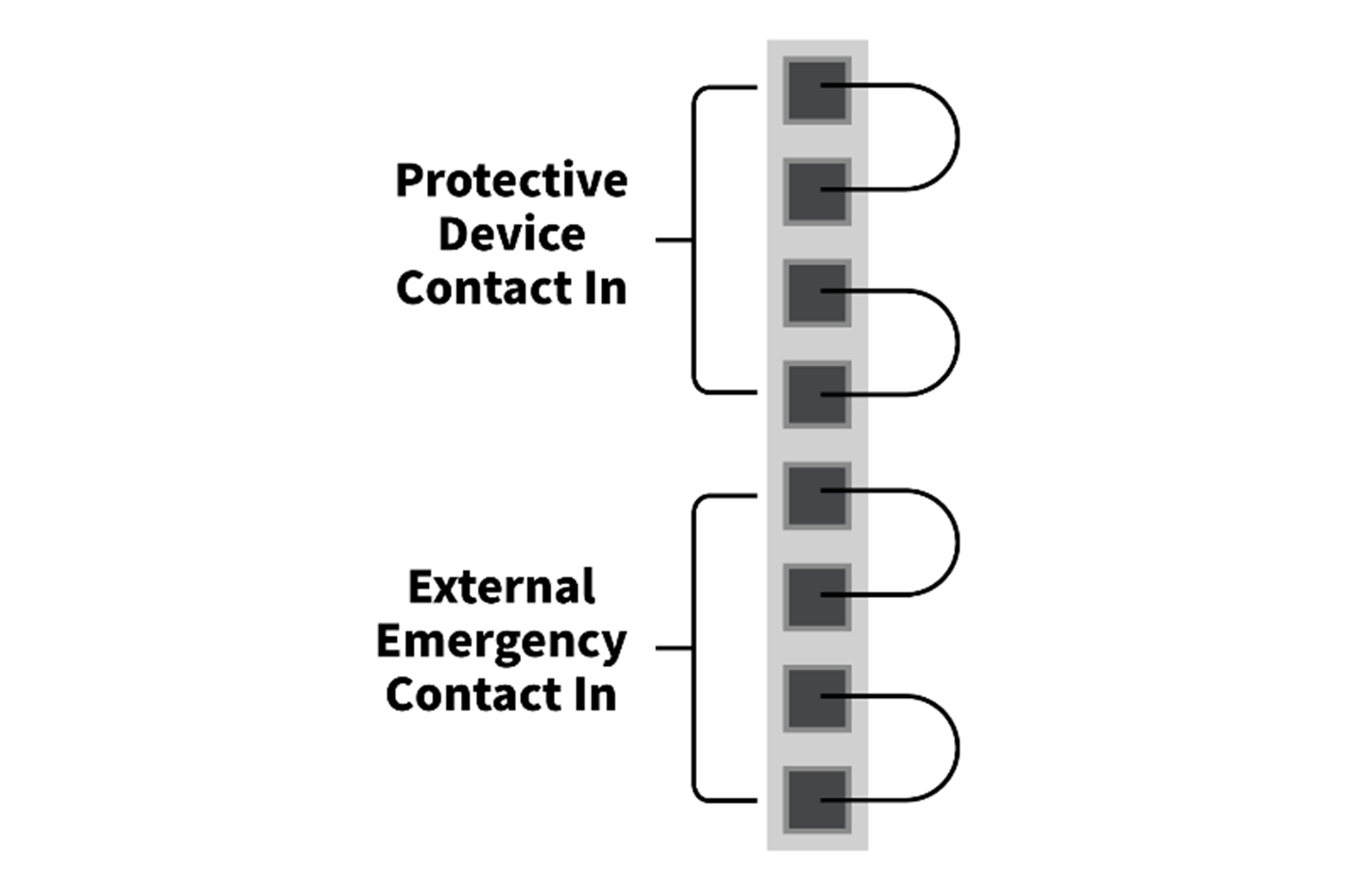

Si no hay ningún dispositivo de seguridad externo conectado, conecte cada entrada de contacto de la siguiente manera:



La señal del dispositivo de seguridad externo reconocida por safety controller que depende del estado del contacto closed, donde las cuatro entradas de contacto están comúnmente cerradas, es el siguiente:

Estado del contacto

Contacto EM1

Contacto EM2

Contacto PR1

Contacto PR2

Cerrar

Normal

Normal

Normal

Normal

Abrir

Parada de emergencia

Parada de emergencia

Parada de protección

Parada de protección


Advertencia

  • No conecte la señal de seguridad a los PLC normales que no sean de seguridad. No hacerlo puede resultar en un mal funcionamiento de la función de parada de seguridad, lo que puede provocar lesiones graves o la muerte del usuario.

  • Si alguno de los contactos está abierto, el robot dejará de funcionar de acuerdo con la configuración del modo de parada de seguridad, y el LED en el lado derecho del TBSFT se iluminará. EMGA (Red), EMGB (Red), PRDA (Yellow), PRDB (Yellow)


Nota

  • EMGA : Emergency Stop Channel A(EM1) LED

  • EMGB : Emergency Stop Channel B(EM2) LED

  • PRDA : Protective Stop Channel A(PR1) LED

  • PRDB : Protective Stop Channel B(PR2) LED


Precaución
