Manipulator

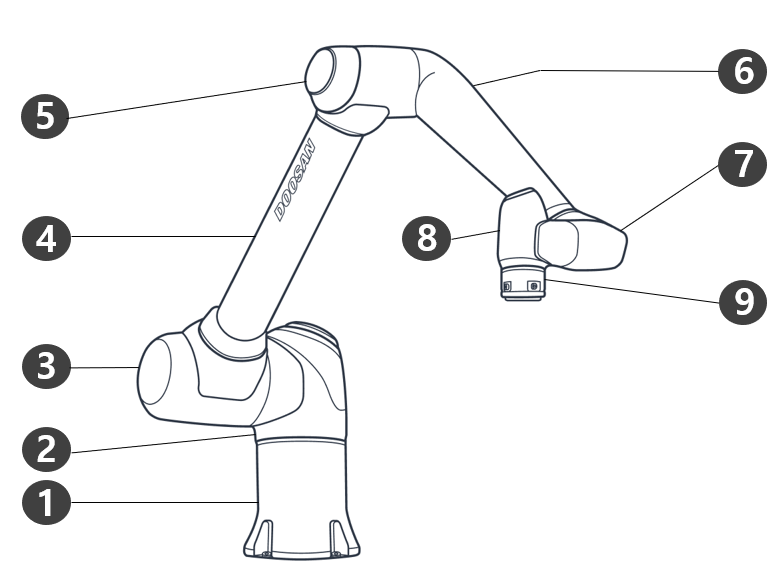

Noms des pièces
|
N° |
Pièce |
N° |
Pièce |
|---|---|---|---|
|
1 |
Base |
6 |
Link2 |
|
2 |
J1 |
7 |
J5 |
|
3 |
J2 |
8 |
J6 |
|
4 |
Link1 |
9 |
Tool flange |
|
5 |
J3 |
10 |
|

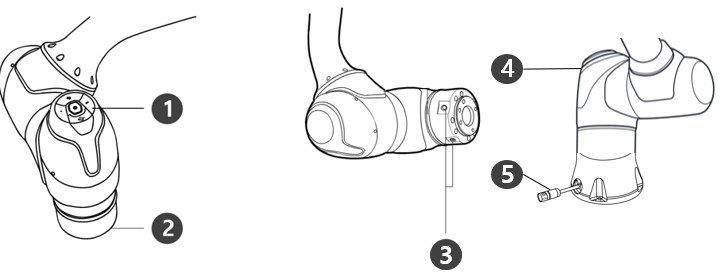

Fonctions clés
|
N° |
Élément |
Description |
|---|---|---|
|
1 |
Cockpit |
[Option] Contrôleur utilisé pour l'apprentissage direct. |
|
2 |
Tool flange |
Zone où installer les outils. |
|
3 |
Flange I/O |
Port E/S pour la commande d'outils.
|
|
4 |
LED |
Affiche l'état du robot selon différentes couleurs. Pour plus d'informations à propos de l'état du robot, référez-vous à (2.12-fr_FR) État et couleur de la LED de la bride pour chaque mode . |
|
5 |
Connector |
Utilisé pour l'alimentation et la communication avec le robot. |

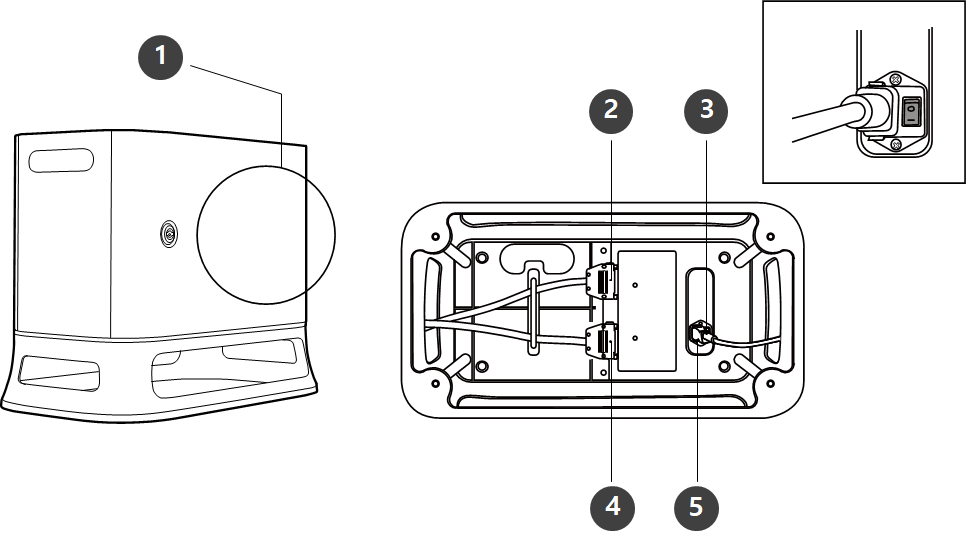

Contrôleur
|
N° |
Élément |
Description |
|---|---|---|
|
1 |
Borne de connexion E / S (interne) |
Utilisé pour connecter le contrôleur ou les périphériques. |
|
2 |
Boîtier d'apprentissage borne de connexion de câble |
Utilisé pour allumer/éteindre l'alimentation principale du boîtier de contrôle. |
|
3 |
interrupteur |
Utilisé pour connecter le câble du boîtier d'apprentissage au contrôleur. |
|
4 |
Borne de connexion du câble du manipulateur |
Utilisé pour connecter le câble du manipulateur au contrôleur. |
|
5 |
Borne de connexion d'alimentation |
Utilisé pour connecter l'alimentation du contrôleur. |
-
Si vous sélectionnez un contrôleur optionnel, vérifiez les instructions dans l'annexe pour connecter les câbles
