Les ordinateurs portables, les équipements TCP/IP et Modbus ainsi que les capteurs de vision peuvent être connectés à la borne de connexion réseau située à l'intérieur du contrôleur.
Connectez les câbles aux ports dédiés suivant l'application réseau.
-
Réseau étendu : Connexion à un réseau externe interne
-
Réseau local : Connexion aux périphériques par protocole TCP/IP ou Modbus

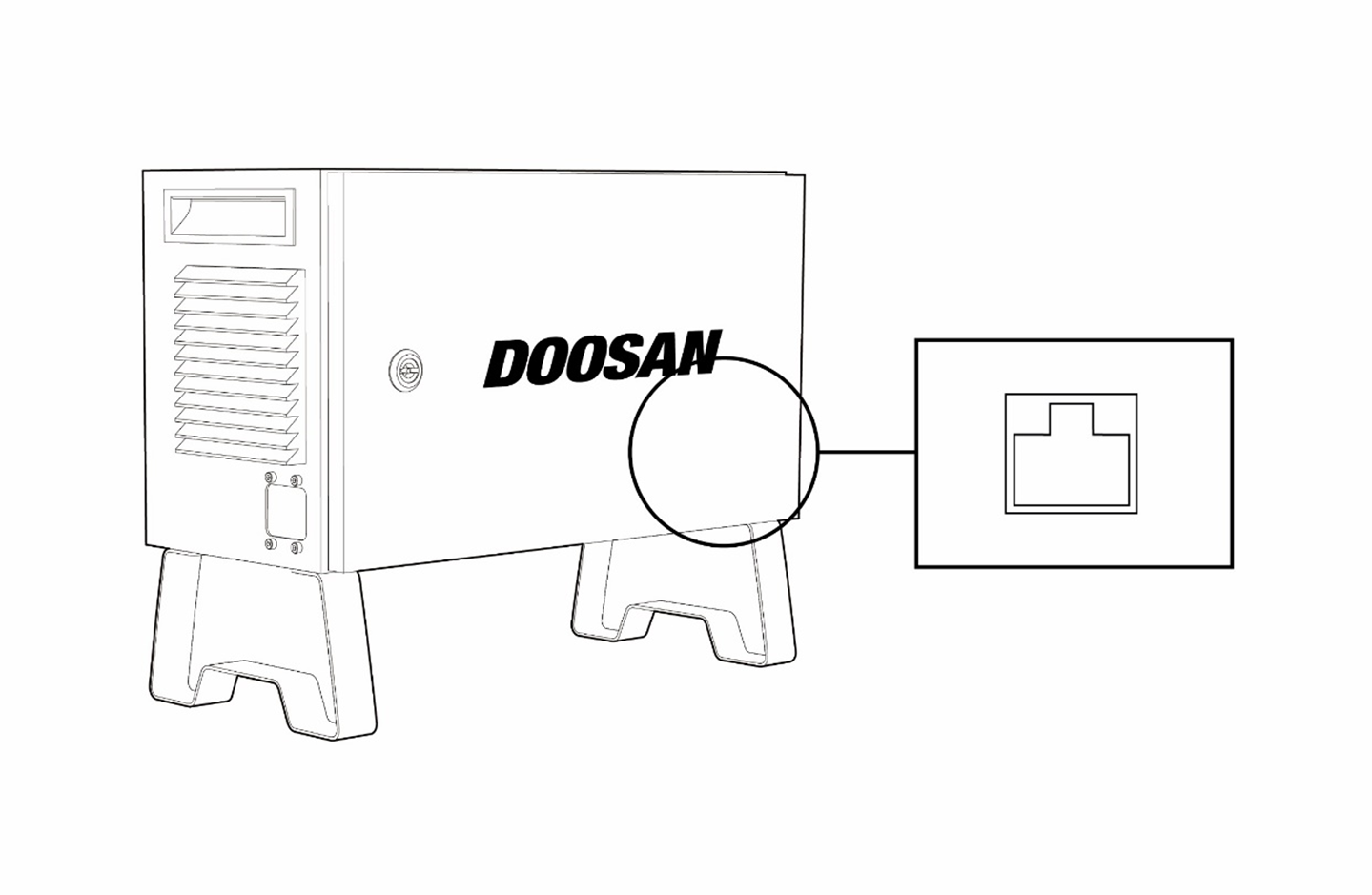

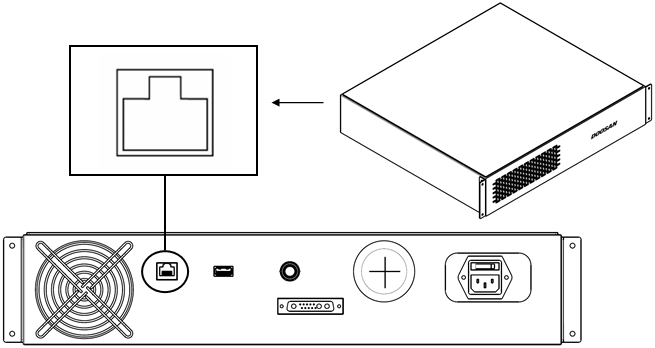

Le branchement du câble à la borne de connexion réseau connecte le réseau (voir figure ci-dessous).
Le port LAN4 sert à la connexion de contrôleurs internes. Ne l'utilisez pas pour connecter d'autres appareils.
