Breadcrumbs

Test d'E/S d'effecteur final


Pour tester l'état de fonctionnement de l'effecteur final connecté, suivez la procédure ci-dessous.

  1. Sélectionnez l'effecteur final pour tester et appuyez sur le bouton Edit (Modifier).

  2. Appuyez sur le bouton On/Off (Marche/Arrêt) du Signal pour tester le signal de sort

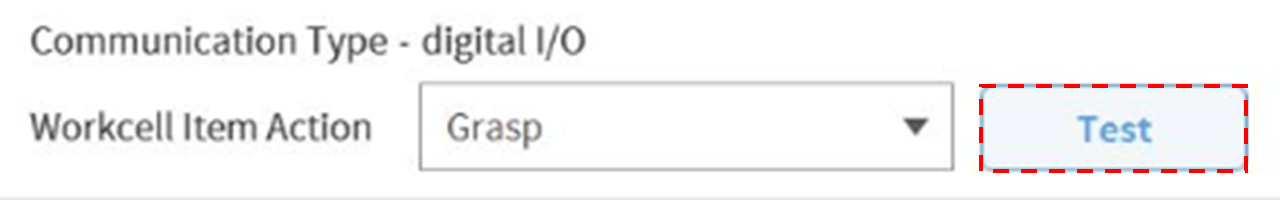

  3. Sélectionnez une fonction parmi les actions d'élément de cellule de travail, puis appuyez sur le bouton Test pour tester la fonction effecteur final.

  4. Vérifiez si l'effecteur final recevant le signal de sortie fonctionne normalement.

Remarque

Si le signal d'entrée est saisi correctement, un indicateur vert s'allume.
