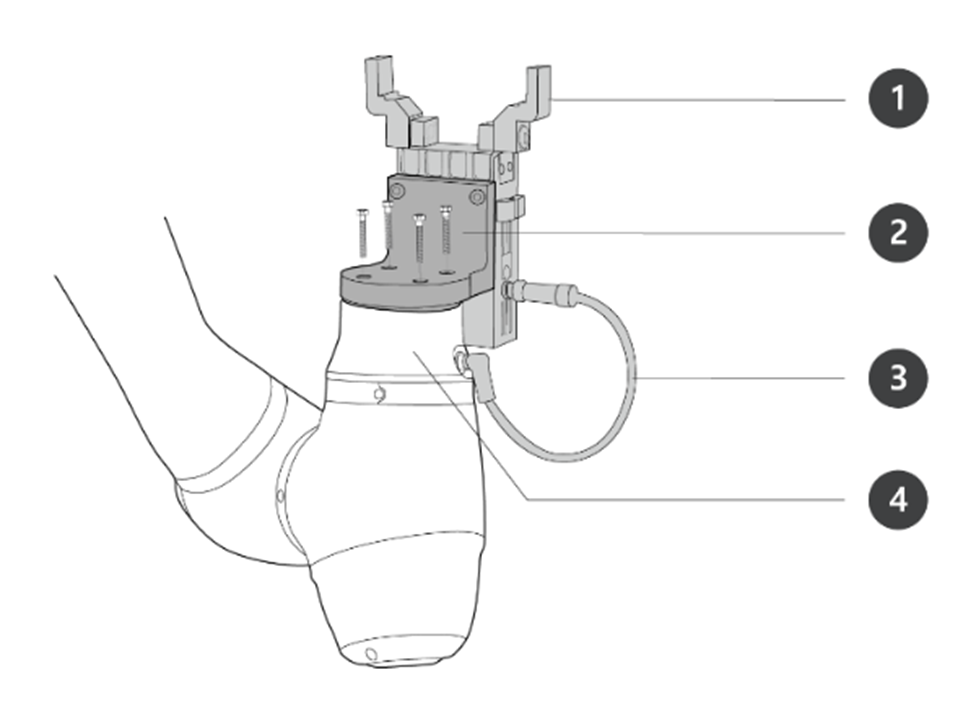

No. |
Élément |
|
1 |
Outil |
|
2 |
Support |
|
3 |
Câble |
|
4 |
Tôle pliée sur outil |
-
Utilisez quatre boulons M6 pour fixer l'outil à la bride de l'outil.
-
Il est recommandé d'utiliser un couple de serrage de 9 Nm pour serrer les boulons.
-
Utilisez une épingle de marquage de Φ6 pour installer le robot dans un lieu fixe de manière précise.
-
-
Connectez les câbles nécessaires aux connecteurs d'E/S à bride une fois l'outil fixé.
Remarque
Les méthodes de fixation de l'outil peuvent varier selon l'outil. Pour plus d'informations sur l'installation de l'outil, référez-vous au manuel fourni par le fabricant de l'outil.

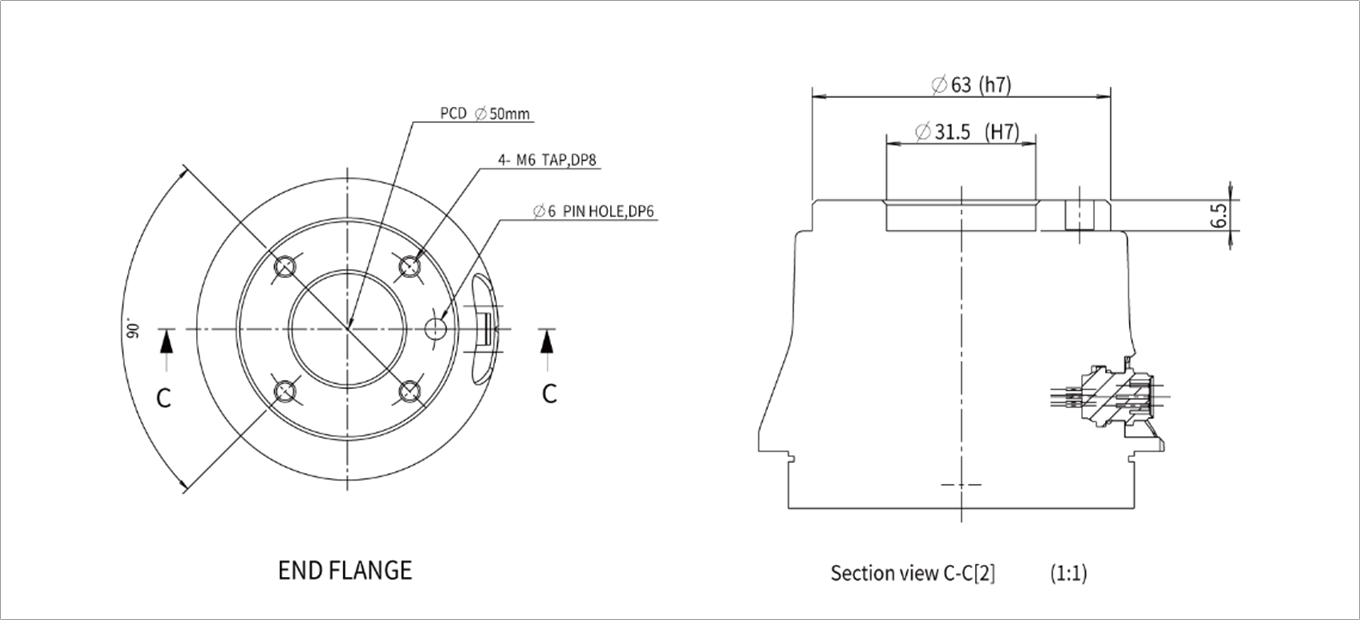

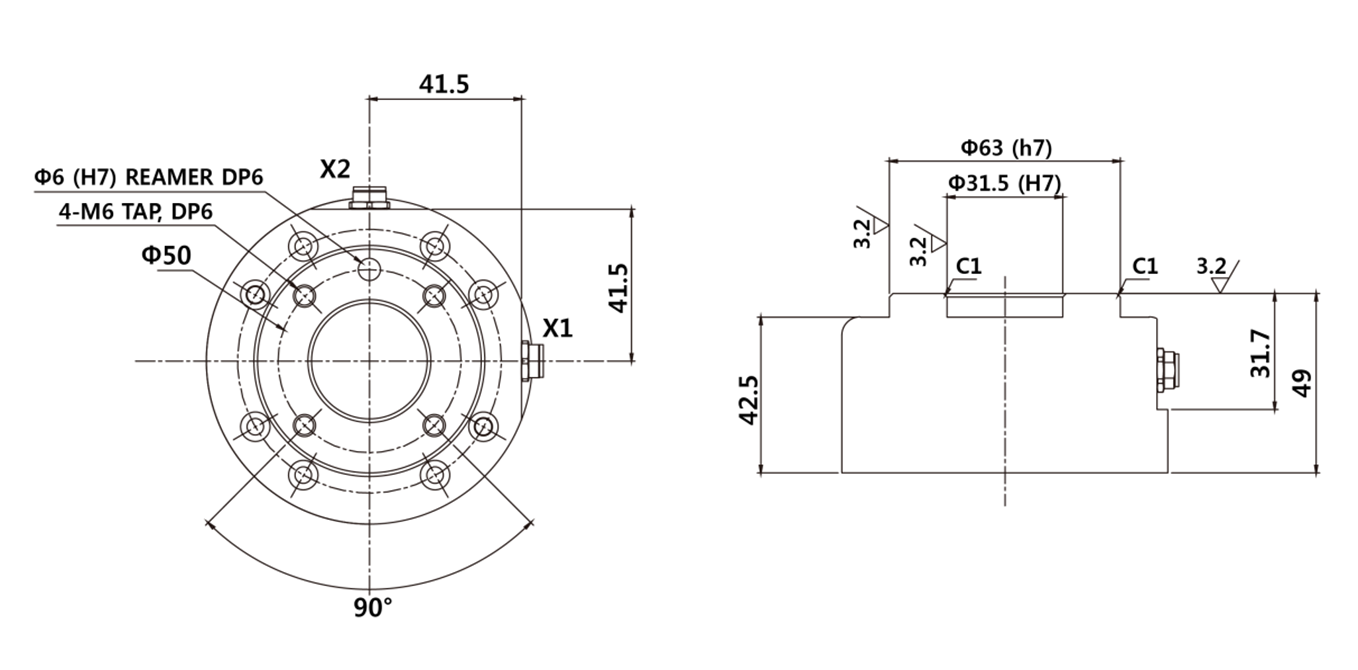

Bride de sortie de l'outil, ISO 9409-1-50-4-M6
