A robot kábelének csatlakoztatása a vezérlőhöz
-

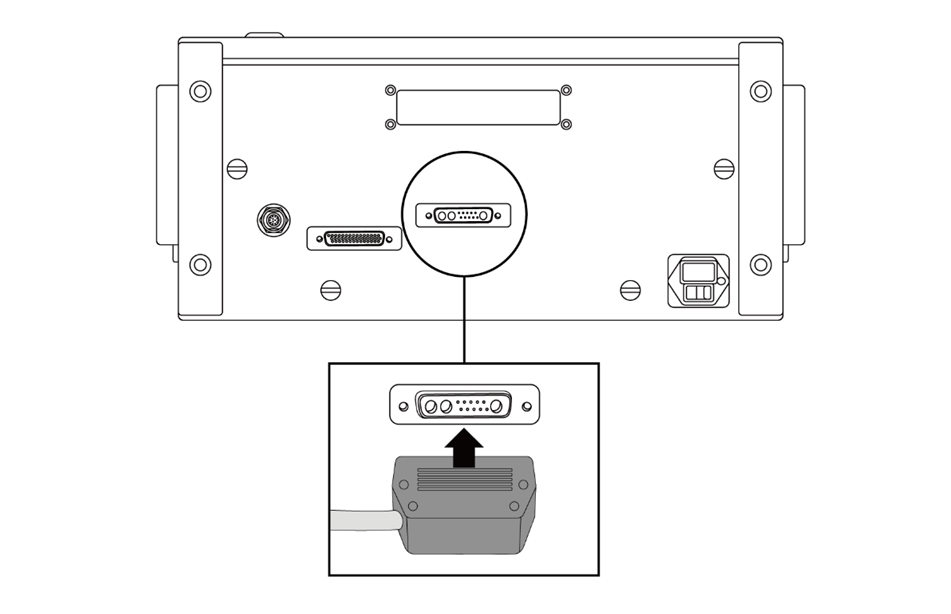

Nyomja be a manipulátor robothoz csatlakoztatott kábelét a vezérlő megfelelő csatlakozójába, amíg kattanást nem hall, hogy a kábel nehogy meglazuljon.
-
Ne válassza le a manipulátor kábelét, miközben a robot be van kapcsolva. Ez kárt tehet a robotban.
-
Ne módosítsa vagy hosszabbítsa meg a manipulátor kábelét.
-
Amikor a padlóra telepíti a vezérlőt, hagyjon legalább 50 mm-es helyet a vezérlő mindkét oldalán, hogy szellőztetni lehessen.
-
Mielőtt bekapcsolja a vezérlőt, győződjön meg, hogy a csatlakozók megfelelően csatlakoztatva vannak.
-
A rendszer konfigurálásakor zajcsökkentő felszerelése ajánlott a zaj hatásainak és a rendszer meghibásodásának megelőzésére.
-

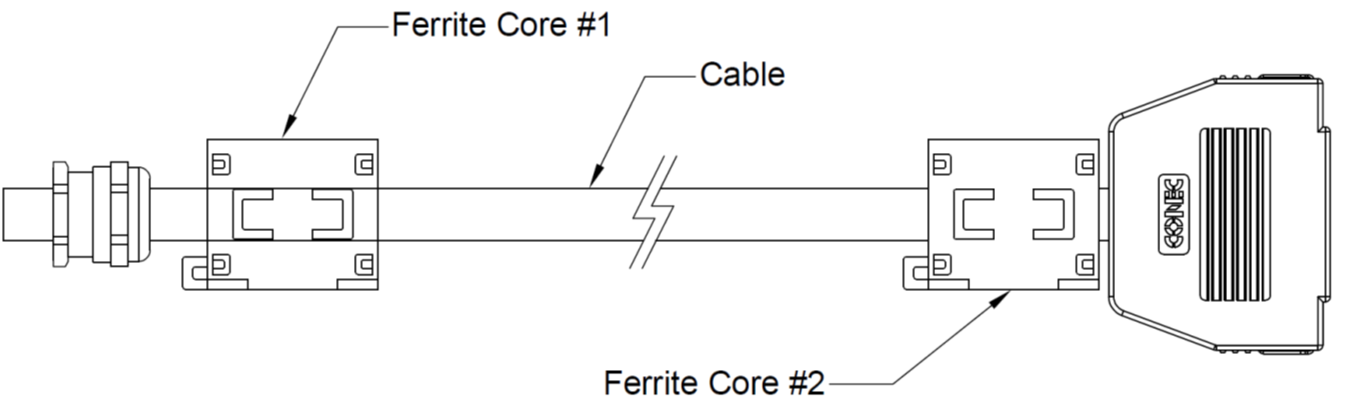

Ha a vezérlőt befolyásolja az elektromágneses hullámok keltette zaj, a normál működés biztosítására a manipulátor kábelének mindkét oldalára ajánlott ferritmagot felszerelni. A telepítés helye az alábbi módon néz ki:
