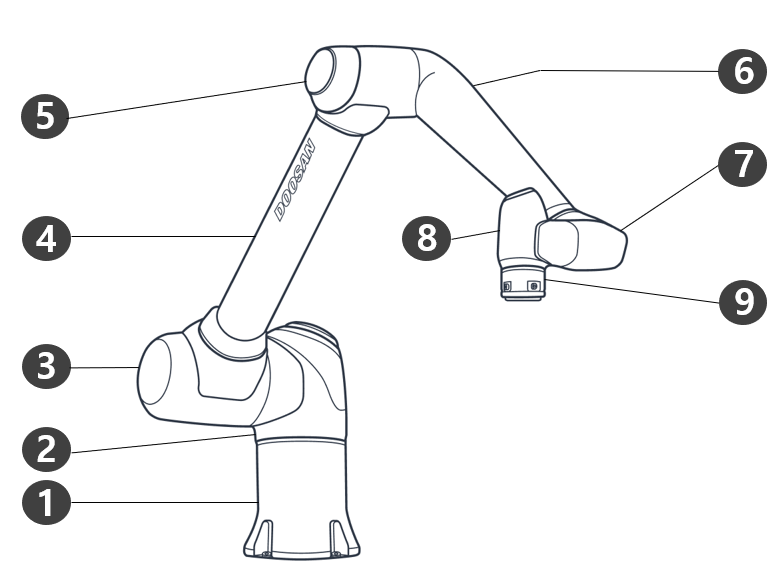

Nevek és funkciók

1

Base

6

Link2

2

J1

7

J5

3

J2

8

J6

4

Link1

9

Tool Flange

5

J3

10

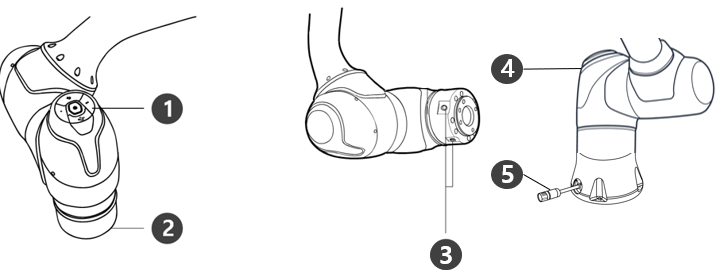

1

Cockpit

[Opció] Közvetlen tanításra és működtetésre használható vezérlő.

2

Tool flange

Terület szerszámok felszerelésére.

3

Flange I/O

I/O port szerszámvezérléshez.
(Digitális bemenet 3ch, kimenet 3ch)

4

Flange LED

Különböző színekkel jeleníti meg a robot állapotát.
A robot állapotával kapcsolatos további információkért lásd a (2.12-hu_HU) Állapot és karima LED színe az egyes üzemmódoknál

5

Connector

A robot áramellátására és kommunikációra használatos.

1

I/O connection terminal (internal)

A vezérlő és külső eszközök csatlakoztatására használható.

2

Teach pendant cable connection terminal

A betanítóegység kábelének a vezérlővel való összekapcsolására használható.

3

Power switch

A vezérlő fő áramellátásának be-/kikapcsolására használható.

4

Manipulator cable connection terminal

A manipulátor kábelének a vezérlőhöz való csatlakoztatására használható.

5

Power connection terminal

A vezérlő tápellátásának csatlakoztatására használható.
