A vezérlőkben lévő hálózati csatlakozókapocshoz laptopok, TCP/IP berendezés, Modbus berendezés és Vision érzékelők csatlakoztathatók.
A hálózati alkalmazásnak megfelelően csatlakoztassa a kábeleket a kijelölt portokhoz.
-

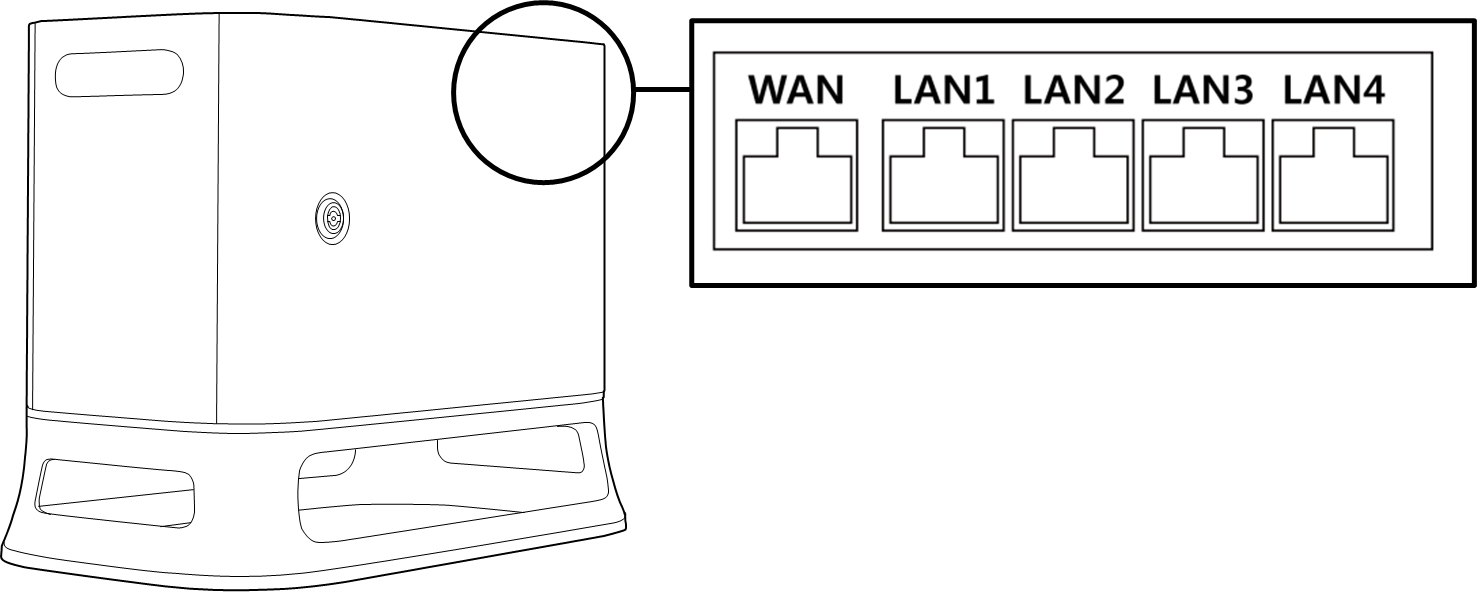

WAN: Külső internet csatlakoztatása
-
LAN: Külső eszközök csatlakoztatása TCP/IP vagy Modbus protokoll segítségével

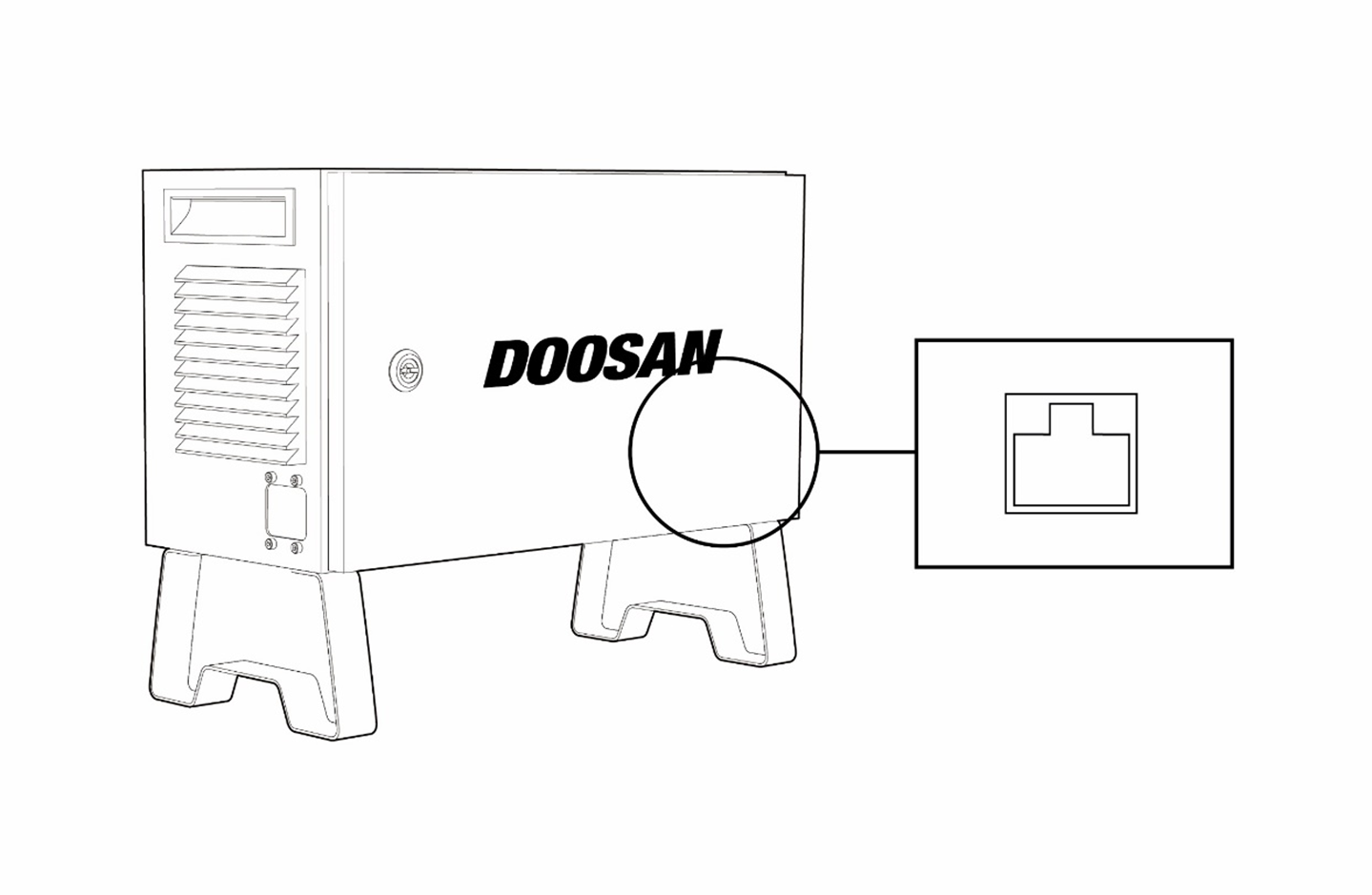

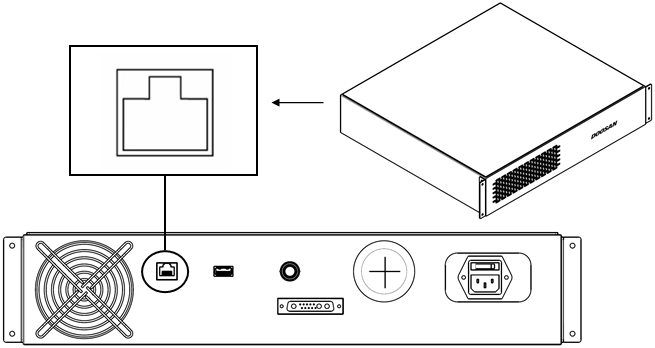

A kábelnek a hálózati csatlakozókapocshoz való csatlakoztatása a hálózatot csatlakoztatja (lásd az alábbi ábrát).
A LAN4 port belső vezérlők csatlakoztatására használható, ezért ne csatlakoztasson más berendezést.
