Függelék. H-sorozat Kezelési útmutató

A Doosan Robotics does nem vállal felelősséget az olyan károkért, amelyek az emelőberendezések használata során keletkeznek.
Ha a robotot csomagolóanyagokba csomagolva szállítják, száraz helyen tárolja a robotot. Ha a robotot nagy nedvességtartalmú helyen tárolják, kondenzálás fordulhat elő, robothibát eredményezve.
A robot áthelyezésekor vegye figyelembe a súlyt, és gondoskodjon arról, hogy megfelelő számú személy álljon rendelkezésre a robot tagjának és alapjának megtartásához
A vezérlő áthelyezésekor fogja meg a doboz oldalán lévő fogantyút.
A robot vagy a vezérlő szállításakor ügyeljen a megfelelő póz fenntartására. Ennek elmulasztása hátsérülést vagy egyéb testi sérüléseket eredményezhet.
Amikor emelőberendezéssel szállítja a robotot, tartson be minden kapcsolódó nemzeti és regionális előírást.
A Doosan Robotics nem vállal felelősséget semmilyen kárért vagy veszteségért, ami a szállítás során következik be, ezért a robotot biztonságosan szállítsa a felhasználói kézikönyv szerint.

Gyors útmutató

Köszönjük, hogy a Doosan Robotics-nak ezt a termékét választotta.

Ez az útmutató három mozgatási módszerhez szükséges minimális mennyiségű információval szolgál a H-sorozatú robot biztonságos áthelyezéséhez és telepítéséhez. A robot mozgatásakor tartsa be az útmutatóban lévő utasításokat.

Amennyiben a robotot új helyen kell felállítani, nizonyosodjon meg, hogy az eredezi beszállításkor használt csomagolóanyagokat használja. Ebből a célból a csomagolóanyagokat és töltelékanyagokat száraz, hűvös helyen tárolja.
Az ipari robotot a Munkahelyi biztonsági és egészségvédelmi közlemény előírásaiban és biztonsági ellenőrzésében meghatározott ellenőrzési szabványok gondos figyelembevételével kell telepíteni (ha a robotot telepíteni kell).
A robot egy daru, emelő vagy kéziemelő segítségével szállítható, és amikor darut használ a robot szállítására, győződjön meg, hogy eleget tesz a térségben érvényes, illetve az országban hatályban lévő előírásoknak és jogszabályoknak.
A robot telepítésekor és más helyen történő felállításakor használja a csomagoló
készletet.
Győződjön meg, hogy minden standard és kiegészítő (opcionális) komponens benne van a csomagban, és problémák esetén forduljon az értékesítési ügynökhöz.
A csomagolóanyagokat és csavarokat kifejezetten a robot áthelyezéséhez tervezték. A robot áthelyezésén kívül más célokra ne használja ezeket.
A robot áthelyezésekor ne nyomja meg erősen a robot külső részét. Ezen utasítások be nem tartása sérülésekhez vezethet.
Telepítés után távolítsa el a csomagolóanyagokat és csavarokat. A csomagolóanyagokat és csavarokat őrizze meg arra az esetre, ha a robotot át kell helyezni.
Áthelyezés előtt győződjön meg, hogy a csavarok és a csomagolóanyagok rögzítve vannak.

Ha darut (emelőt) használ

Használjon forgásálló kábelt, amely elbírja a robot súlyát.

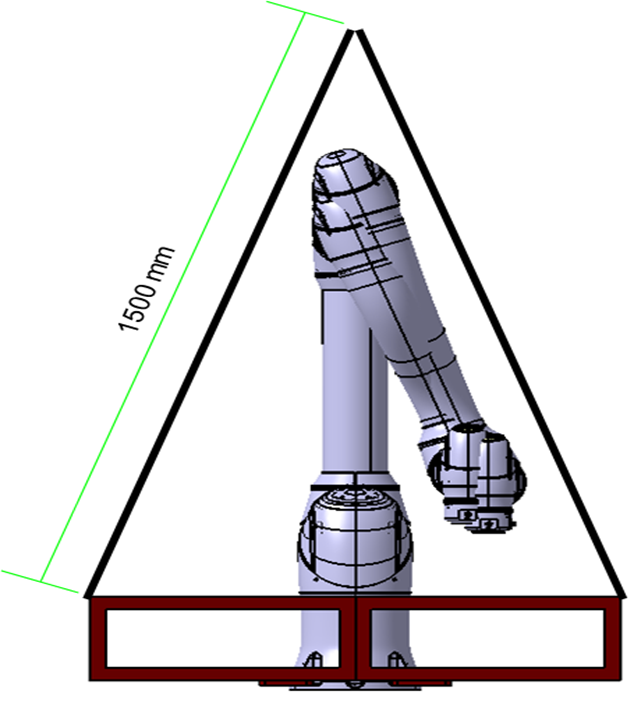

A huzalnak legalább 1500 mm hosszúnak kell lennie.

Elem	Minimális kapacitás
Crane	1 000 kg
Wire Rope(EA)	1 000 kg

1.1 Miután a kábelt a robot keretéhez rögzítette,

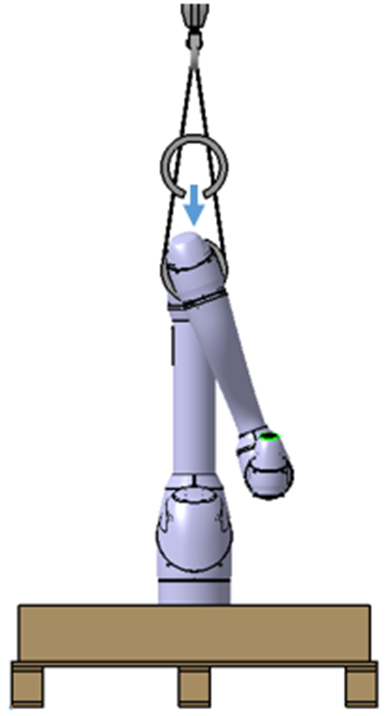

csatlakoztassa a gumibefogót a 3 és 4 tengely között, mielőtt folytatná a műveletet. (Lásd az alábbi ábrát)

1.2 Ha a kábel a csomagolóanyag aljához vabn rögzítve

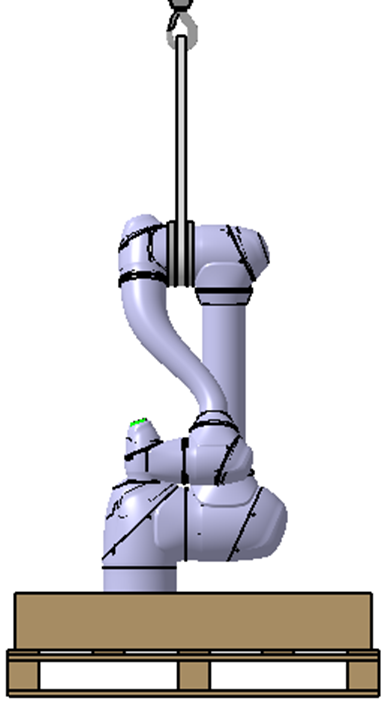

Mikor a robot felemelésre kerül, megdőlhet, a helyzete és az opcionális csatlakoztatóelemek jelenléte vagy hiánya függvényében.
Az emelés során ne tartózkodjon a robot alatt.

Emelővillák használata esetén
- Amennyiben a robotot csomagolva kell egy másik helyre szállítani, emelje fel azt a csomagolás aljától egy emelővilla segítségével.
- A telepítés során a robotot az alsó csomagolóanyag felhasználásával szállítsa egy másik helyre, vigyázva, hogy elkerülje a robot károsodását.
Amikor nem áll rendelkezésre emelőberendezésHa a robotot emelőberendezés hiánya miatt kell áthelyeznie, a regionális és nemzeti szállítási munkaszabványoknak megfelelően helyezze át a robotot.Ajánlott, hogy az alsó csomagolóanyagokat fogantyúként használja az alábbi módon. MegjegyzésA H-sorozat esetén négy M8-as négylapfejű csavar van az alapra szerelve a mozgatás megkönnyítéséhez.
