Termék bevezetése (CS-06)

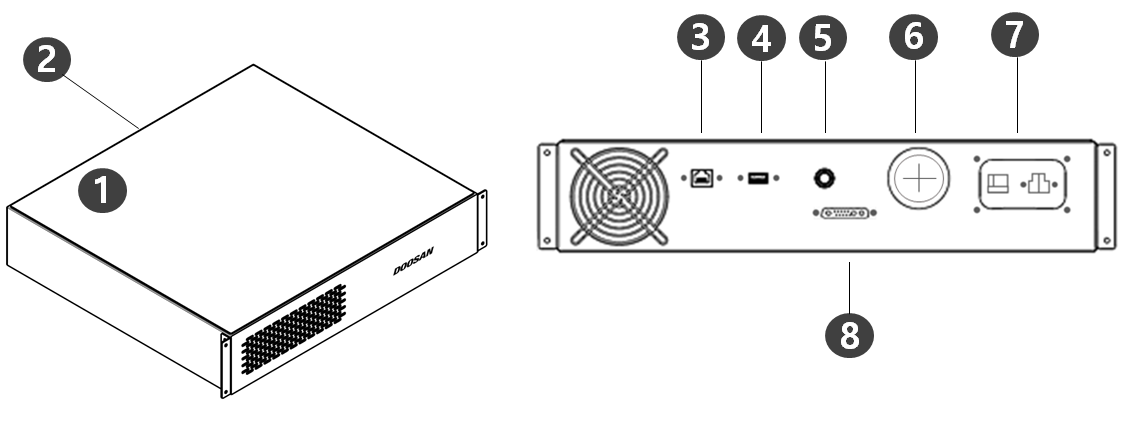

Sz.

Elem

Leírás

1

I/O connection terminal (internal)

Nem lehetséges a vezérlőegységre vagy a közelben lévő berendezésekre történő csatlakoztatás.

2

Emergency stop button and Smart Pendant connection terminal

Ez csatlakoztatja a vészleállító gomb vagy a Smart Pendant kábelét a vezérlőhöz.

3

Network connection terminal

A vezérlőkben lévő hálózati csatlakozókapocshoz laptopok, TCP/IP berendezés, Modbus berendezés és Vision érzékelők csatlakoztathatók.

4

USB connection terminal

A robot működése során keletkezett naplók USB-tárolóeszközre menthetők, illetve feladatok exportálhatók vagy importálhatók.

5

Emergency stop button and Smart Pendant connection terminal

Ez csatlakoztatja a vészleállító gomb vagy a Smart Pendant kábelét a vezérlőhöz.

6

External cable terminal

Külső eszközök csatlakoztatására alkalmas terminál.

7

Power connection terminal

Ez csatlakoztatja az áramforrás kábelét a vezérlőhöz.

8

Manipulator cable connection terminal

Ez csatlakoztatja a manipulátor kábelét a vezérlőhöz.

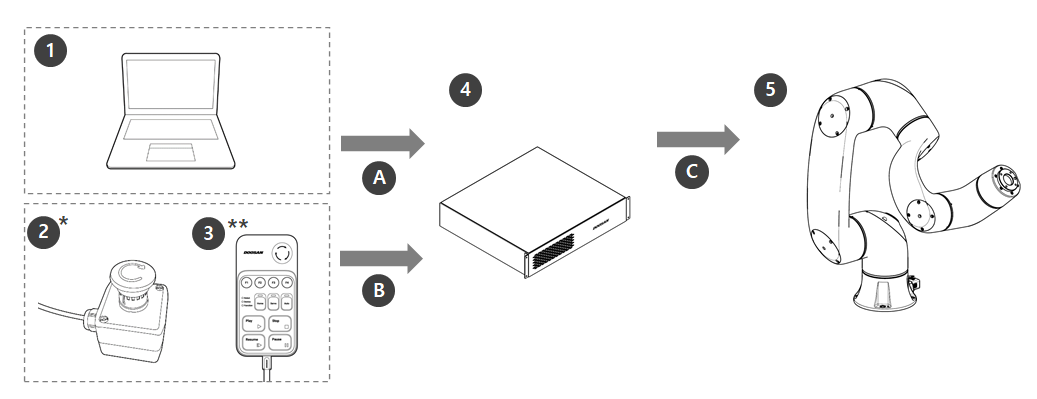

1

Laptop

A DART Platform telepítése után a betanítóegységgel azonos munkakörnyezet konfigurálható.

A laptop nincs belefoglalva a csomagba, és a DART Platform telepítésekor szükség van rá.

2

Vészleállító gomb*

Ha a rendszer részeként laptopot használunk, ez funkcionál a betanítóegység vészleállító gombjaként

3

Okos vezérlő**

A robot könnyen vezérelhető a pendant használatával, amely képes olyan egyszerű funkciókra, mint a szervó be/ki kapcsolása, az előre beállított programok végrehajtása/bezárása.(opcióként külön vásárolható meg)

4

Vezérlő*

A robot mozgást vezérli a betanítóegységgel beállított póz vagy mozdulat szerint. Különféle I/O portjai vannak, amelyek lehetővé teszik többféle berendezés és eszköz csatlakoztatását és használatát.

5

Manipulátor*

Együttműködő ipari robot, különféle szerszámokkal szállítási és összeszerelési feladatok elvégzésére képes

A

Command/
Monitoring

B

Command

C

Power Supply/
Network
