Presentazione del prodotto (CS-06)

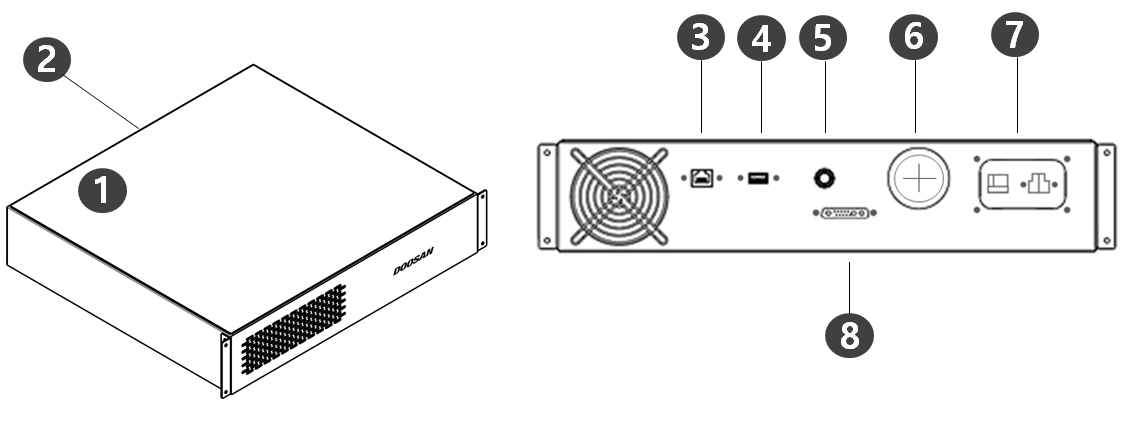

N.

Voce

Descrizione

1

I/O connection terminal (internal)

Il collegamento con controller di altri  robot o con apparecchiature circostanti non è possibile.

2

Emergency stop button and Smart Pendant connection terminal

Consente il collegamento del pulsante di arresto d'emergenza o del cavo della console intelligente al controller.

3

Network connection terminal

Laptop, apparecchiature TCP/IP, apparecchiature Modbus e sensori di visione possono essere collegati al terminale del connettore di rete all'interno della centralina di comando.

4

USB connection terminal

I registri generati durante il funzionamento del robot possono essere salvati su un dispositivo di archiviazione USB oppure le attività possono essere esportate o importate.

5

Emergency stop button and Smart Pendant connection terminal

Consente il collegamento del pulsante di arresto d'emergenza o del cavo della console intelligente al controller.

6

External cable terminal

Terminale che può collegare dispositivi esterni.

7

Power connection terminal

Consente il collegamento dell'alimentazione elettrica al controller.

8

Manipulator cable connection terminal

Consente il collegamento del cavo del manipolatore al controller.

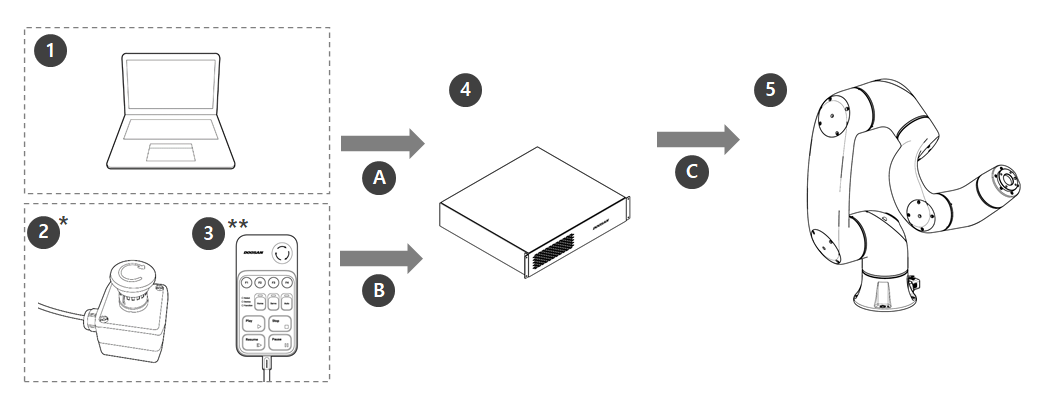

1

Laptop

Dopo aver installato DART Platform , è possibile configurare un ambiente di lavoro identico al Teach Pendant.

Il laptop non è incluso nella confezione ed è necessario durante l'installazione della DART Platform .

2

Pulsante di arresto di emergenza*

Se viene utilizzato un laptop come parte del sistema, esso funge da pulsante di arresto di emergenza del Teach Pendant

3

Smart Pendant**

Il robot può essere facilmente controllato utilizzando una console di telecomando in grado di eseguire semplici funzioni come l'accensione/spegnimento dei servoazionamenti (Servo ON/OFF) o l'esecuzione/chiusura di programmi preimpostati.
(acquistabile separatamente come opzione)

4

Centralina di comando*

Controlla i movimenti del robot secondo la posizione o il movimento impostato tramite Teach Pendant. Presenta diverse porte I/O che consentono il collegamento di varie apparecchiature e dispositivi.

5

Manipulator*

È un robot collaborativo di tipo industriale in grado di svolgere operazioni di trasporto o assemblaggio per mezzo di svariati utensili.

A

Command/
Monitoring

B

Command

C

Power Supply/
Network
