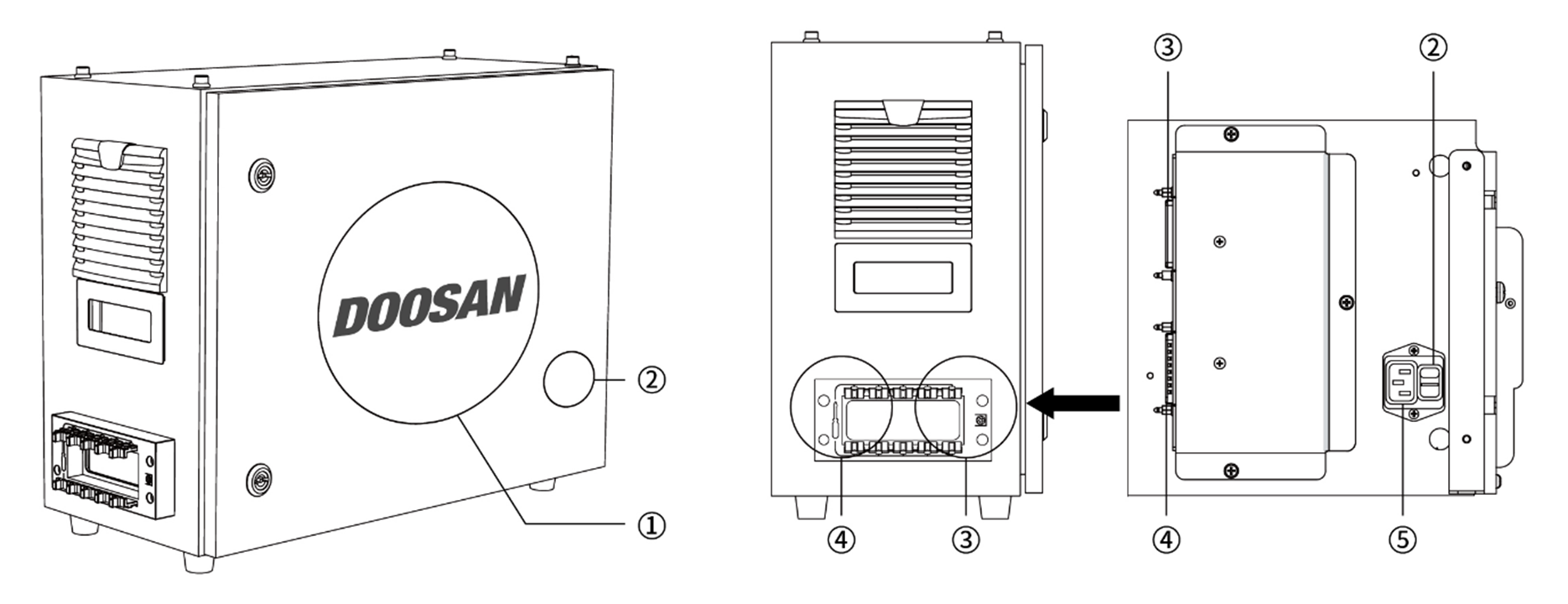

Presentazione del prodotto (CS-01P)

N.

Voce

Descrizione

1

I/O connection terminal (internal)

Utilizzato per collegare la centralina di comando o le periferiche.

2

Interruttore di alimentazione

Utilizzato per attivare/disattivare (ON/OFF) l'alimentazione di rete alla centralina di comando.

3

Teach pendant cable connection terminal

Utilizzato per collegare il cavo della Teach pendant (console portatile) alla centralina di comando.

4

Robot cable connection terminal

Utilizzato per collegare il cavo del robot alla centralina di comando.

5

Power connection terminal

Utilizzato per collegare l'alimentazione della centralina di comando.

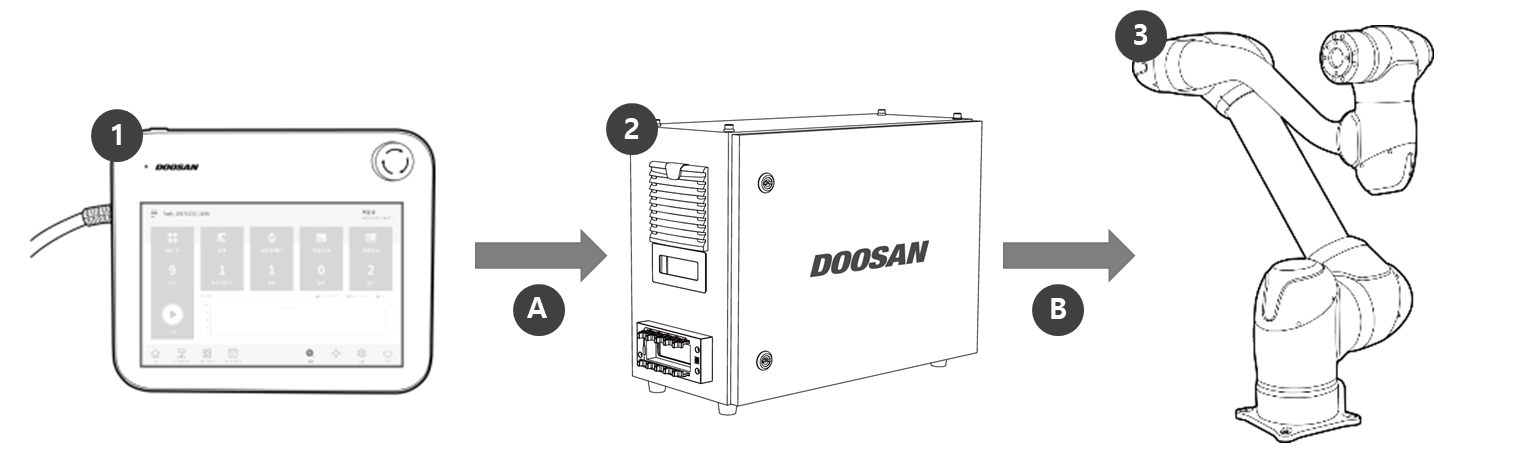

1

Console portatile

Dispositivo che gestisce il sistema nel suo complesso, è in grado di di far apprendere al robot determinate posizioni e consente di configurare le impostazioni relative al manipolatore e alla centralina di comando.

2

Centralina di comando

Controlla i movimenti del robot secondo la posizione o il movimento impostato tramite la console portatile. Presenta diverse porte I/O che consentono il collegamento di varie apparecchiature e dispositivi

3

Manipolatore

È un robot collaborativo di tipo industriale in grado di svolgere operazioni di trasporto o assemblaggio per mezzo di svariati utensili

A

Comando/
monitoraggio

B

Alimentazione/
rete
