L'output digitale Flange è di tipo PNP con uscita photo coupler collegata all’output.
Il corrispondente canale output diventa a +24 V quando l’output digitale è attivato. Il corrispondente canale output è open (floating) quando l'output digitale è disattivato.
Le specifiche elettriche dell’output digitale sono le seguenti:
|
Parametro |
Min |
Tipo |
Max |
Unità |
|
Tensione durante azionamento 10 mA |
23 |
- |
- |
V |
|
Tensione durante azionamento 50mA |
22.8 |
- |
23.7 |
V |
|
Corrente in azionamento |
0 |
- |
50 |
mA |
L'impostazione è stata addebitata come segue dal 22 marzo 2024
Le uscite digitali supportano due diverse modalità:
|
Mode |
Active |
Inactive |
|---|---|---|
|
PNP (Source Type, default) |
High |
Open |
|
NPN (Sink Type) |
Low |
Open |
L'alimentazione iniziale delle uscite digitali è impostata su 0 V e può essere impostata su 12 V o 24 V.
Quando l'uscita digitale è disabilitata, lo stato del canale di uscita corrispondente è aperto (flottante).
Le specifiche elettriche sono riportate di seguito:
|
Parameter |
Min |
Typ |
Max |
Unit |
|---|---|---|---|---|
|
Voltage when driving 12V mode |
11.4 |
12 |
12.6 |
V |
|
Voltage when driving 24V mode |
22.8 |
24 |
25.2 |
V |
|
Current when driving |
0 |
- |
50 |
mA |
-
L’output digitale non è soggetto a limitazioni di corrente. Il mancato rispetto delle specifiche sopra riportate durante il funzionamento può causare danni permanenti al prodotto.
-

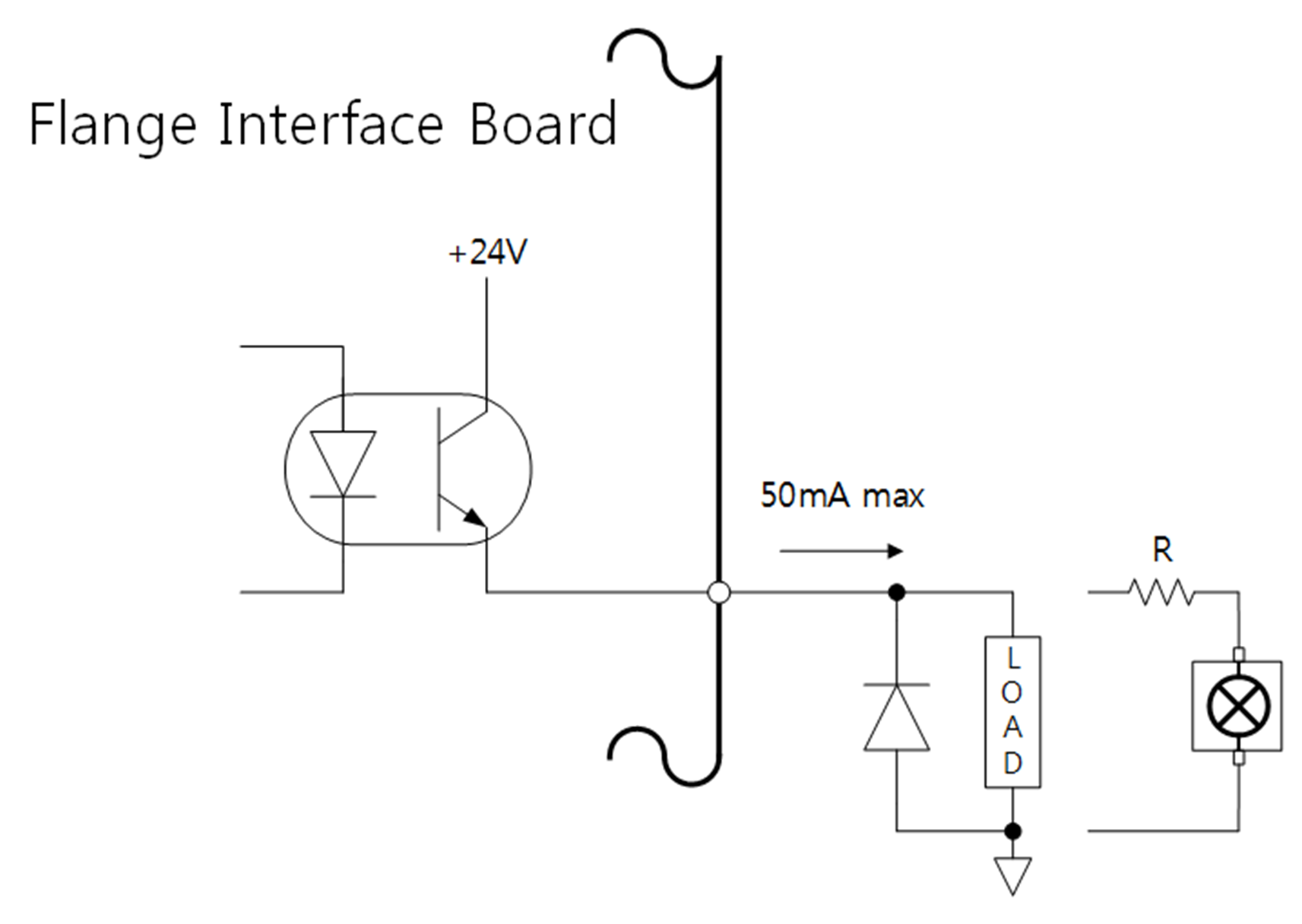

La figura che segue è un esempio di configurazione dell’output digitale per cui si consiglia di farvi riferimento quando si collegano tool e gripper.
-
Prima di procedere alla configurazione del circuito, verificare di aver scollegato l'alimentazione elettrica al robot.
