La misurazione del Giunto 1 viene effettuata con l'asse di rotazione perpendicolare al terreno durante il movimento orizzontale.
Le misurazioni del Giunto 2 e del Giunto 3 vengono effettuate con l'asse di rotazione parallelo al terreno e quando il robot viene arrestato durante un movimento verso il basso verticale rispetto al terreno.
Nota
Le misurazioni sono il risultato del caso peggiore. La misura può variare a secondo delle circostanze

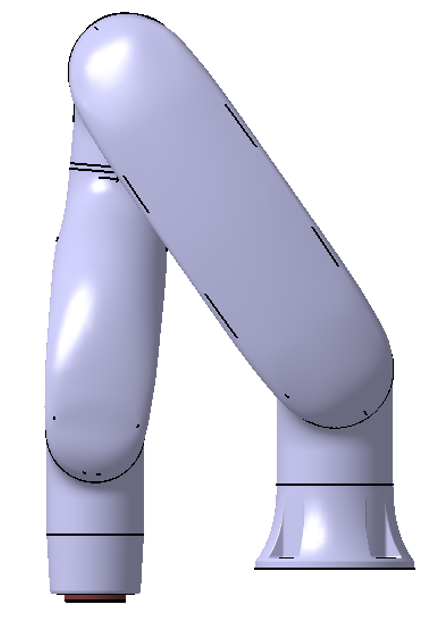

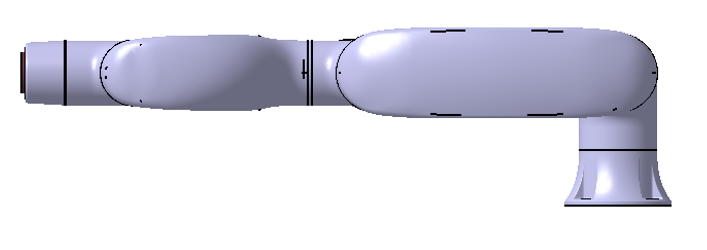

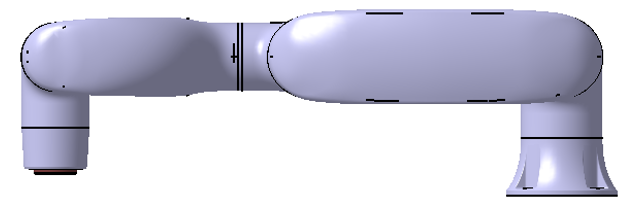

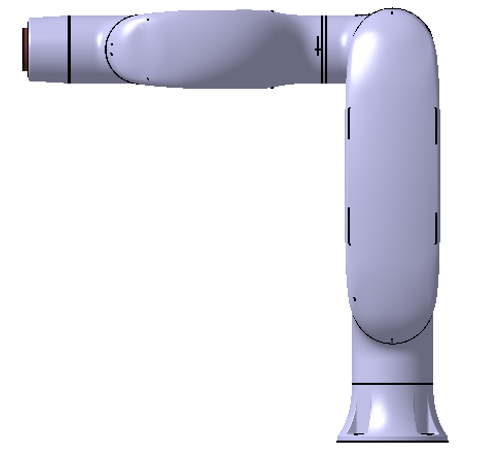

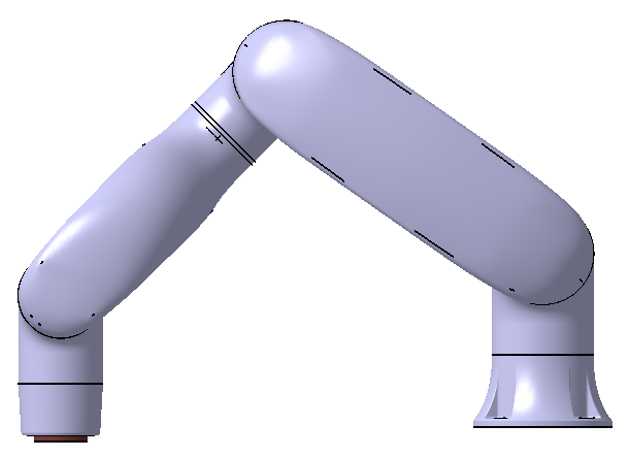

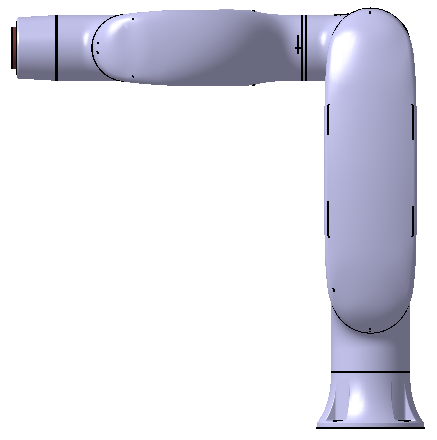

The pose for 33%, 66%, and 100% of extension
|
|
Giunto 1 |
Giunto 2 |
Giunto 3 |
|
100% extension Stop category 0 |
|
|
|
|
33% extension Stop category 1 |
|
|
- |
|
66% extension Stop category 1 |
|
|
- |
|
100% extension Stop category 1 |
|
|
|

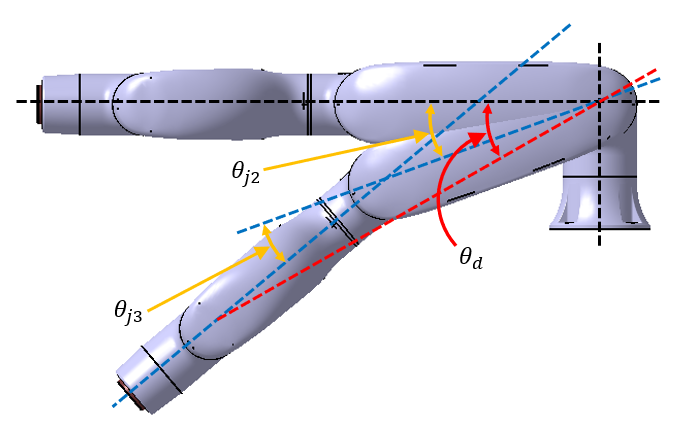

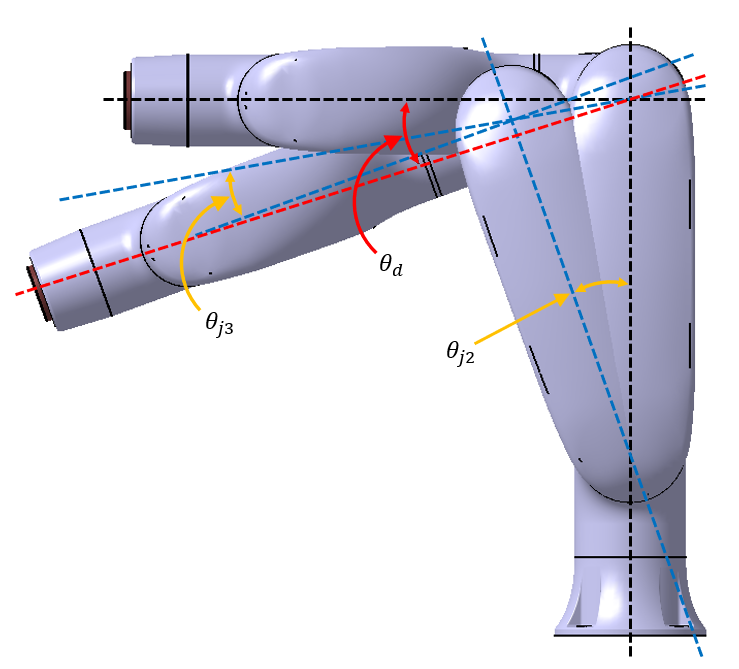

The pose when the stop is initiated and the measured angle (
|
|

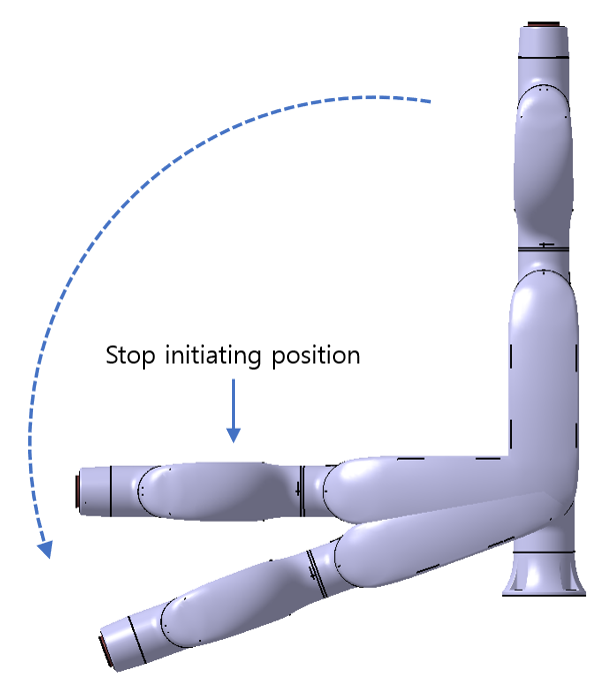

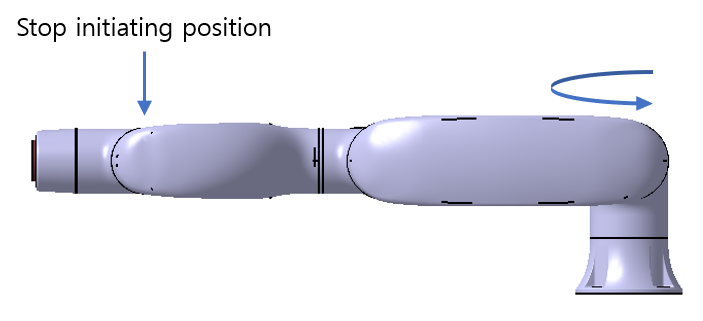

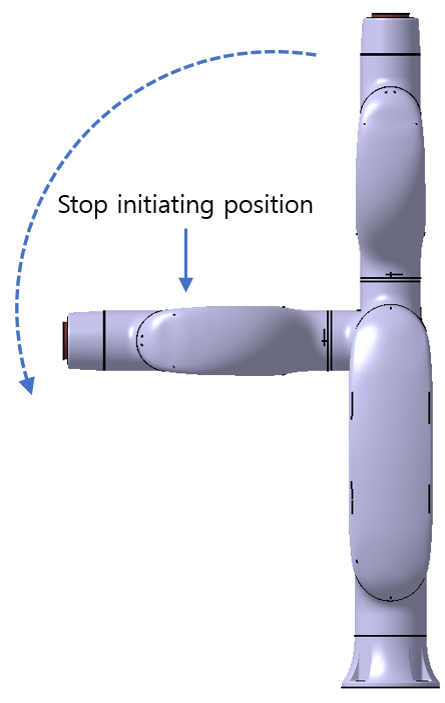

Pose when the stop is initiated |
Measured Angle |
|
Joint1
|
|
No slip, |
|
Joint2 |
|
|
|
Joint3 |
|
|
