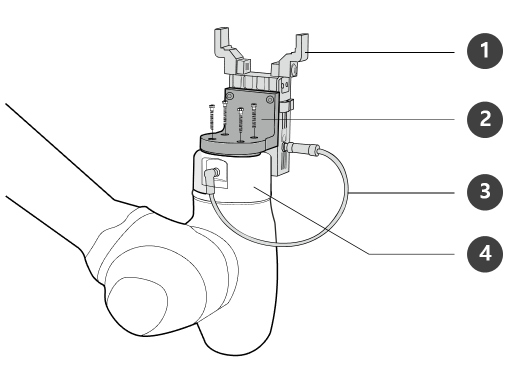

N. |
Voce |
|
1 |
Tool |
|
2 |
Bracket |
|
3 |
Cable |
|
4 |
Tool flange |
-
Utilizzare quattro bulloni M6 per fissare l'utensile alla flangia d'attacco.
-
Si consiglia di utilizzare una coppia di serraggio di 9 Nm per serrare i bulloni.
-
Utilizzare un perno di riferimento da Φ6 per installare con precisione il robot nella posizione desiderata.
-
-
Collegare i cavi necessari ai connettori I/O della flangia dopo aver fissato l'utensile.
Nota
I metodi per la messa in sicurezza dell'utensile possono variare a seconda dell'utensile stesso. Per maggiori informazioni sull'installazione degli utensili, consultare il manuale fornito dal costruttore dell'utensile.

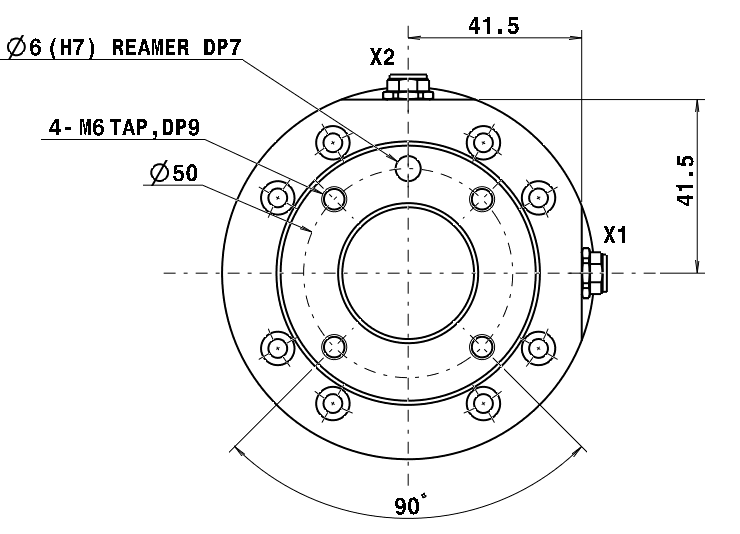

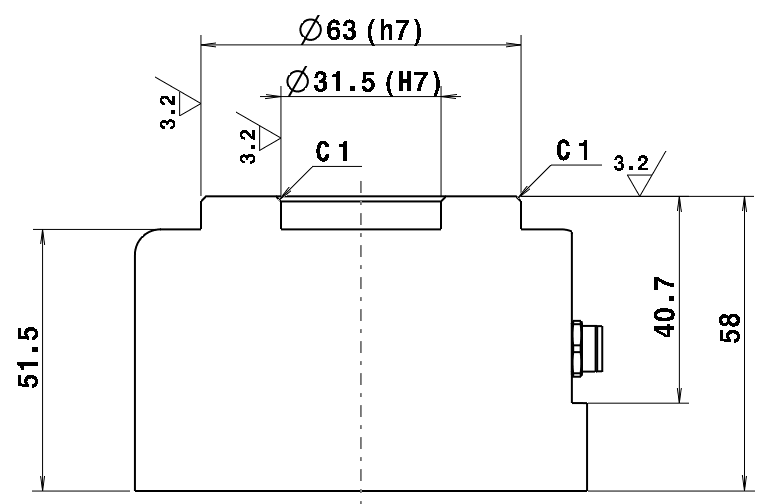

Flangia di uscita utensile, ISO 9409-1-50-4-M6
