各部の名称と機能

1

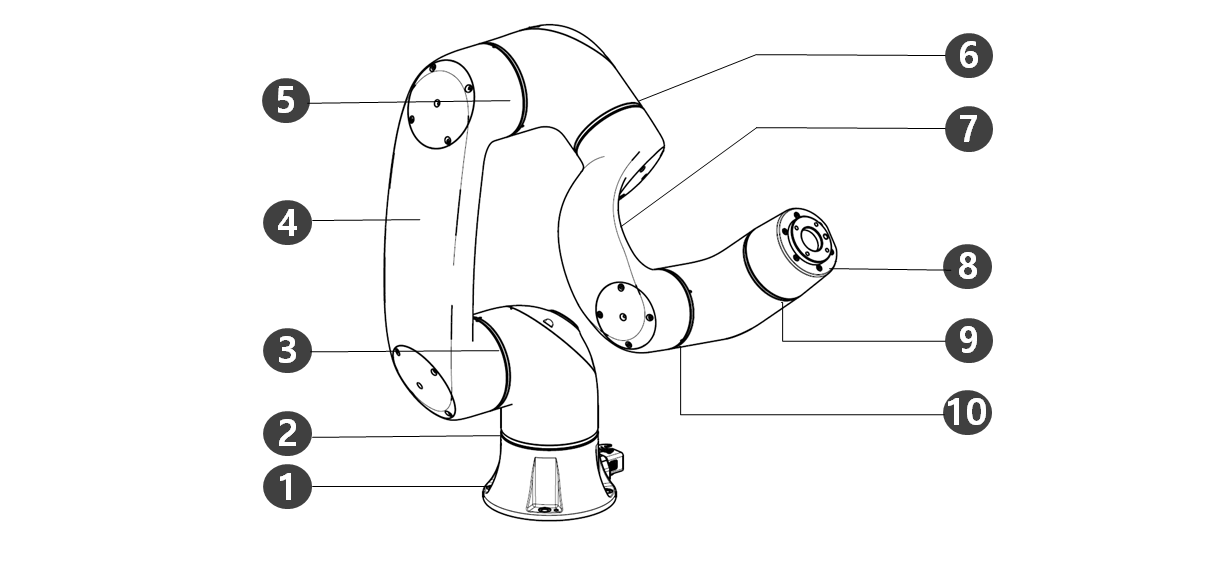

Base

6

J4

2

J1

7

Link2

3

J2

8

Tool flange

4

Link1

9

J5

5

J3

10

J6

1

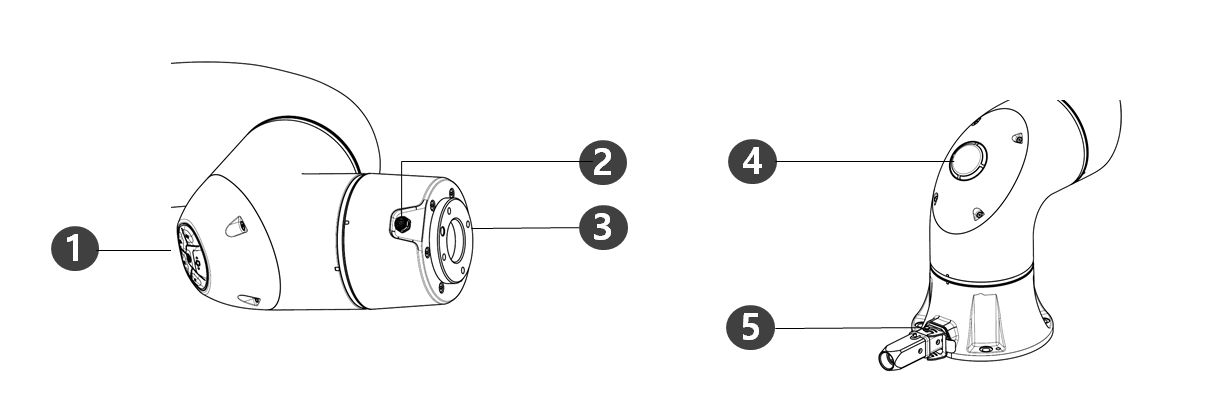

Cockpit

ダイレクトティーチングのためのコントローラです。

2

Flange I/O

ツール制御のための入出力ポートです。
(デジタル入力2ch、出力2ch)

3

Tool flange

ツールを装着する部位です。

4

LED (1-axis)

ロボットの状態を色で表示します。ロボットの状態についての詳しい内容は、“ モード別の状態とロボットLEDのカラー”を参照してください。

5

Connector

ロボットの電源印加と通信に使用されます。

番号

項目

説明

1

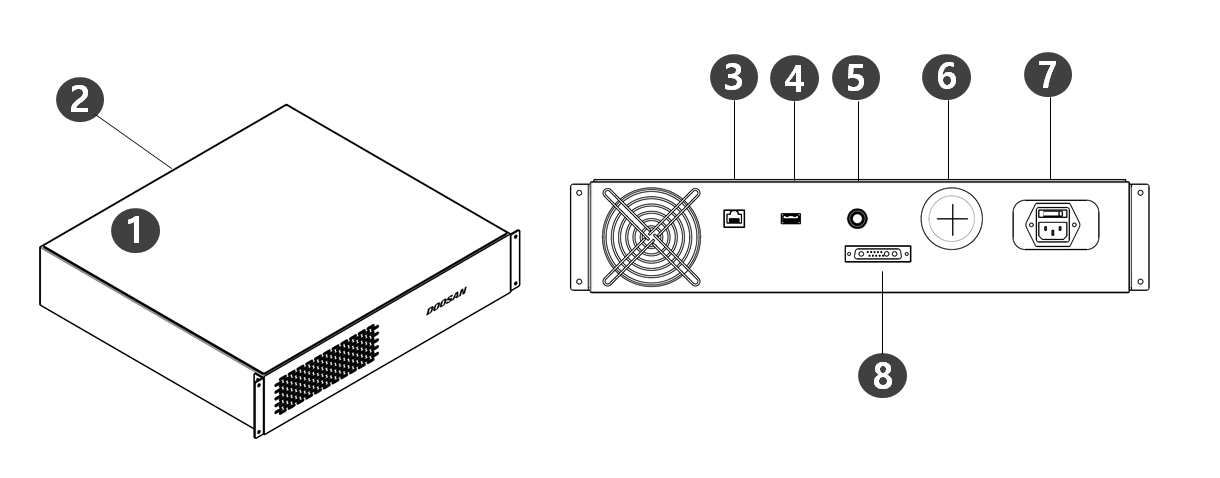

I/O接続端子(内部)

別のロボットのコントローラや周辺機器とつなぐことができます。

2

非常停止ボタン及びスマートペンダントの接続端子

非常停止ボタン又はスマートペンダントのケーブルをコントローラとつなぎます。

3

ネットワーク接続端子

コントローラー内のネットワーク接続端子とつないで、ラップトップ、TCP/IP装備、Modbus装備、ビジョンセンサーの使用ができます。

4

USB接続端子

ロボットの動作中に生成されたログを USB ストレージ デバイスに保存したり、タスクをエクスポートまたはインポートしたりできます。

5

非常停止ボタン及びスマートペンダントの接続端子

非常停止ボタン又はスマートペンダントのケーブルをコントローラとつなぎます。

6

外部ケーブル端子

外部機器を接続できる端子。

7

電源接続端子

コントローラの電源をつなぎます。

8

マニピュレーターケーブル接続端子

マニピュレーターのケーブルをコントローラとつなぎます。

1

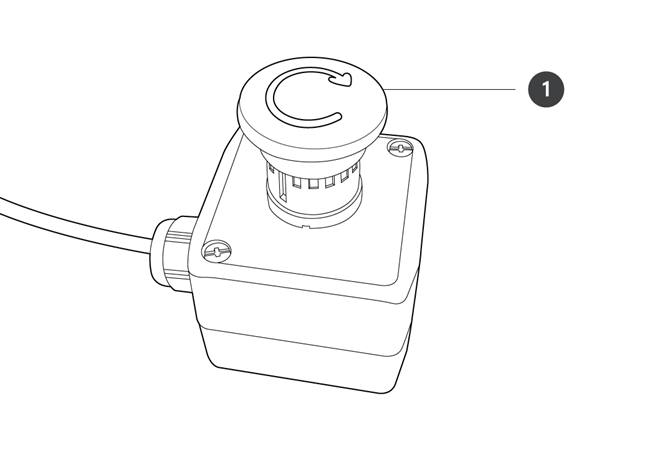

非常停止ボタン

緊急事態が発生した場合、ボタンを押してロボットの作動を止めることができます。

1

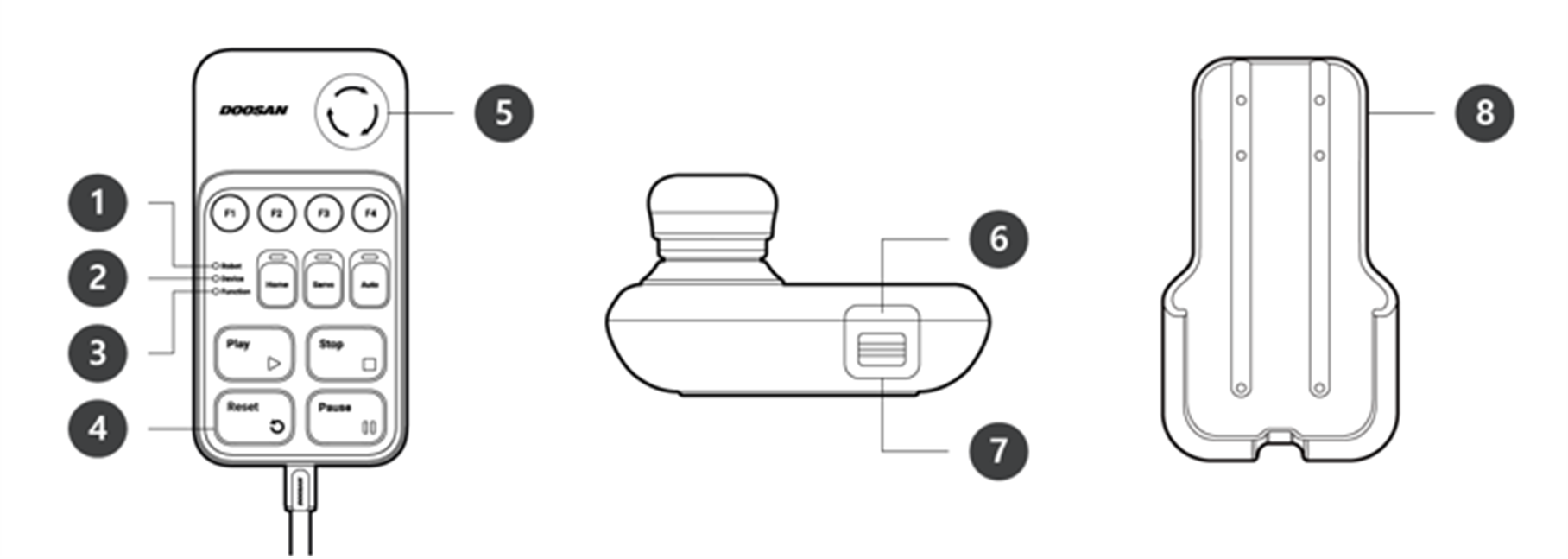

Robot LED

ロボットの状態LEDと同じ色をユーザーに見せ、ロボットの状態を知らせます。

2

Device LED

スマートペンダントモードになっているかどうかを知らせます。

3

Function LED

4つのInput signal button(F1~F4)が押されると、LEDが点灯し押し状態を知らせます。

4

Buttons

機能によって4つのInput signal button(F1~F4)、home、servo、auto、play、stop、resume、pauseのボタンがあり、合わせて11個となります。

5

Emergency Stop Button

緊急事態が発生した場合、ボタンを押してロボットの作動を止めることができます。

6

Power Button

スマートペンダントの主電源を入れたり切ることができます。

7

Strap Anchor

紐などを固定して使うことができます。

8

Holder bracket

据置ブラケットを壁に固定し、スマートペンダントを保管することができます。
