실시간 용접 조건 변경 입력 및 모니터링 정보 표시 기능

기능 설명 및 사용 방법

본 기능은 용접 기능 사용 시 사전에 입력한 용접 조건 값을 변경하거나 모니터링 하기 위한 기능입니다.

본 기능을 사용하려면,

1. 메인 메뉴에서 도구 -> 실시간 용접 조건 버튼을 클릭하십시오. 단 해당 기능은 유료 옵션 기능으로 사전에 SW공급자에게 해당 라이선스를 발급받아야 해당 메뉴가 나타납니다.

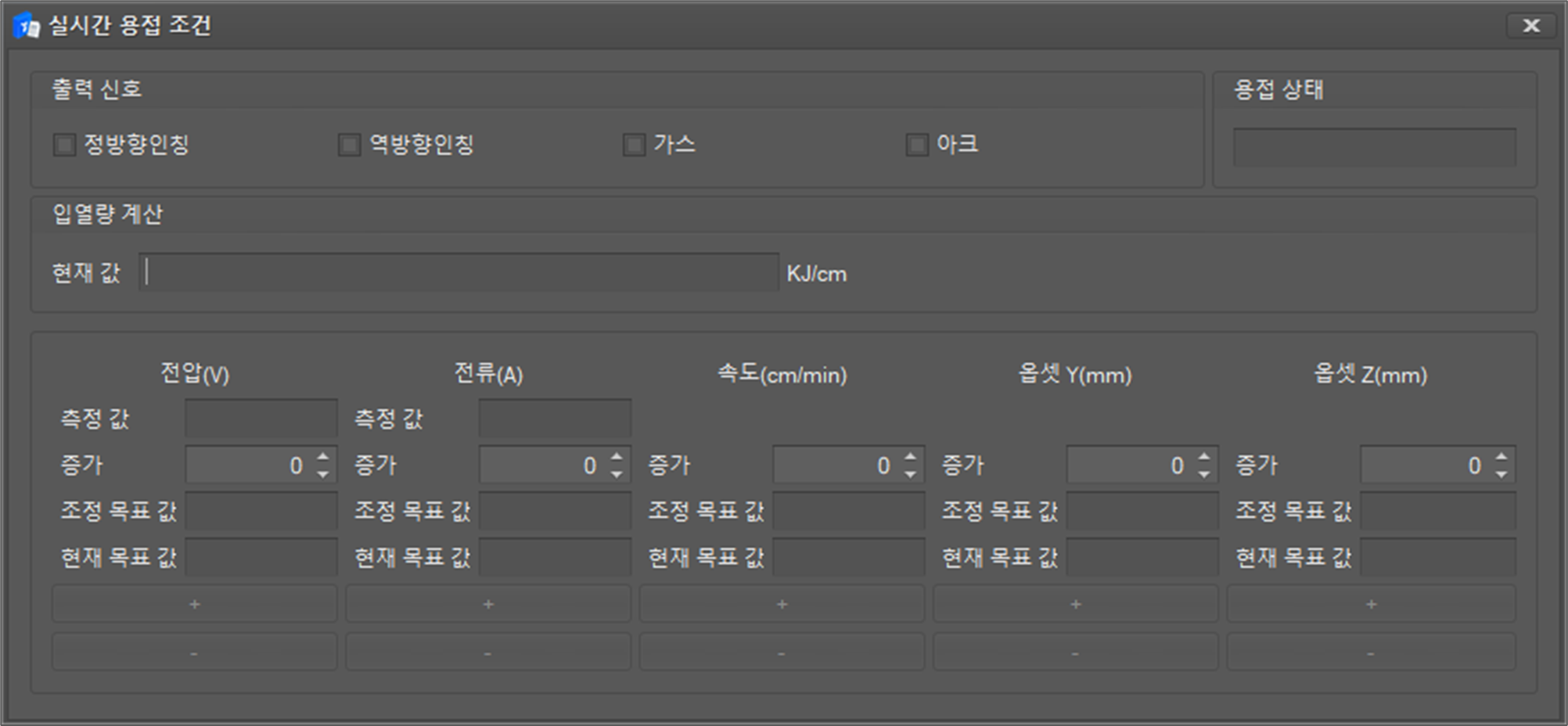

2. 아래와 같은 실시간 용접 조건 창이 열립니다.



3. 각 항목에 대한 설명은 하기 표를 참고하십시오.


   항목명	설명
   출력신호	정방향인칭/역방향인칭/가스/아크 등의 출력 신호에 해당하는 항목이 체크됨
   용접 상태	현재 용접상태를 미 용접/용접(정상)/용접(이상)/드라이런 중 하나로 표기
   입열량 계산[현재값]	60 x 전압측정값 x 전류측정값 / 조정속도 / 1,000
   측정 값	전압, 전류의 측정 값 표시
   증가	전압, 전류, 속도, 옵셋 Y, 옵셋 Z 의 설정 값을 위한 증가 값 설정
   조정 목표 값	전압, 전류, 속도, 옵셋 Y, 옵셋 Z 의 조정 목표 값
   현재 목표 값	전압, 전류, 속도, 옵셋 Y, 옵셋 Z 의 현재 목표 값
   +	증가 값만큼 조정 목표 값을 더함
   -	증가 값만큼 조정 목표 값에서 뺌
   하위제어기 버전	GFx20600 미만에서는 모니터링/설정 항목 비활성화 되어 사용 불가
