안전 영역 설정 (제어기 버전 GF020500부터 유효)

안전 영역 추가

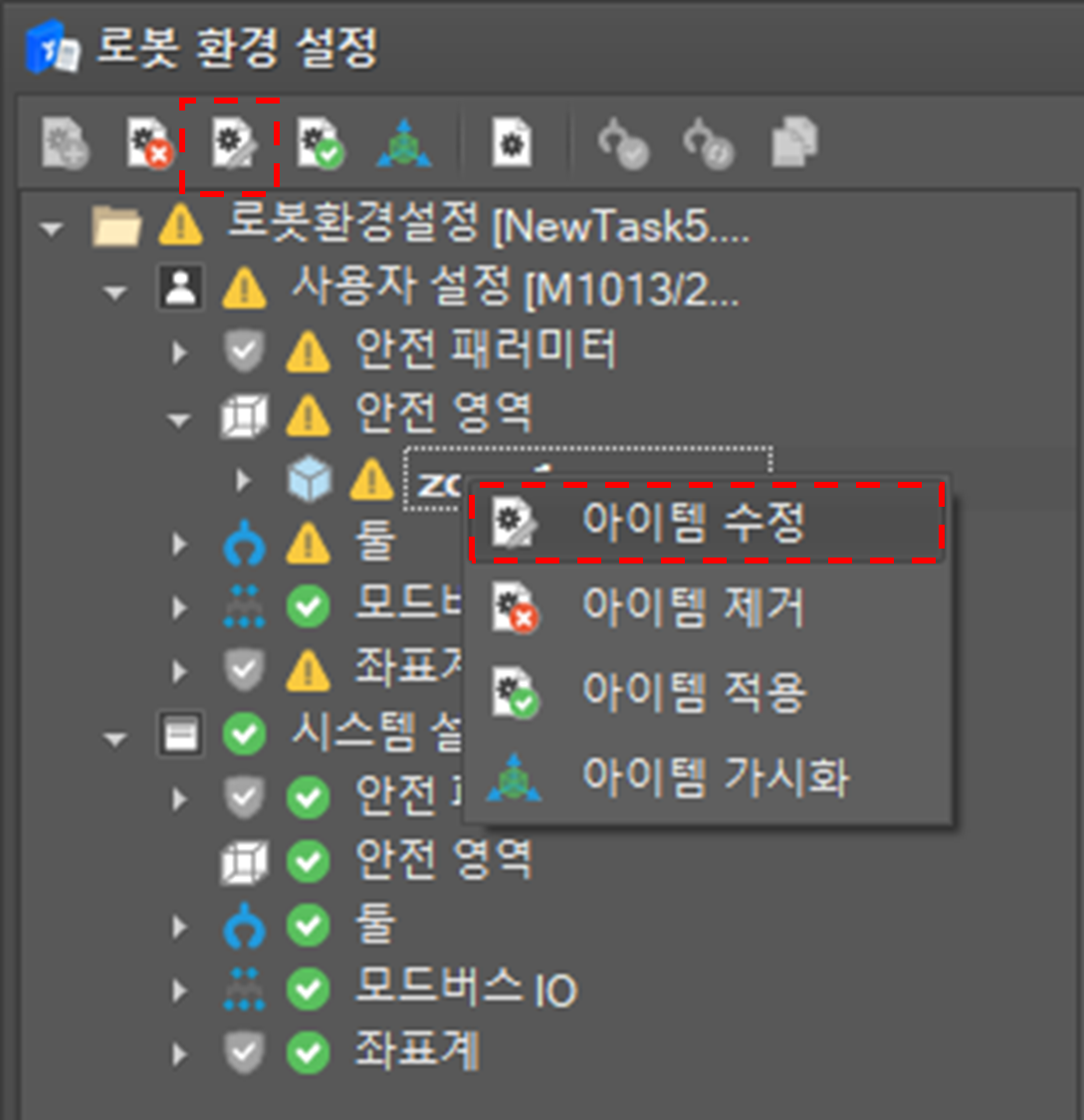

안전 영역을 추가하려면 툴 바에서 아이템 추가 버튼을 클릭하거나 컨텍스트 메뉴에서 아이템 추가 메뉴를 클릭하십시오.

안전 영역의 이름을 설정합니다. 안전 영역 이름은 다른 안전 영역의 이름과 중복되어서는 안됩니다.

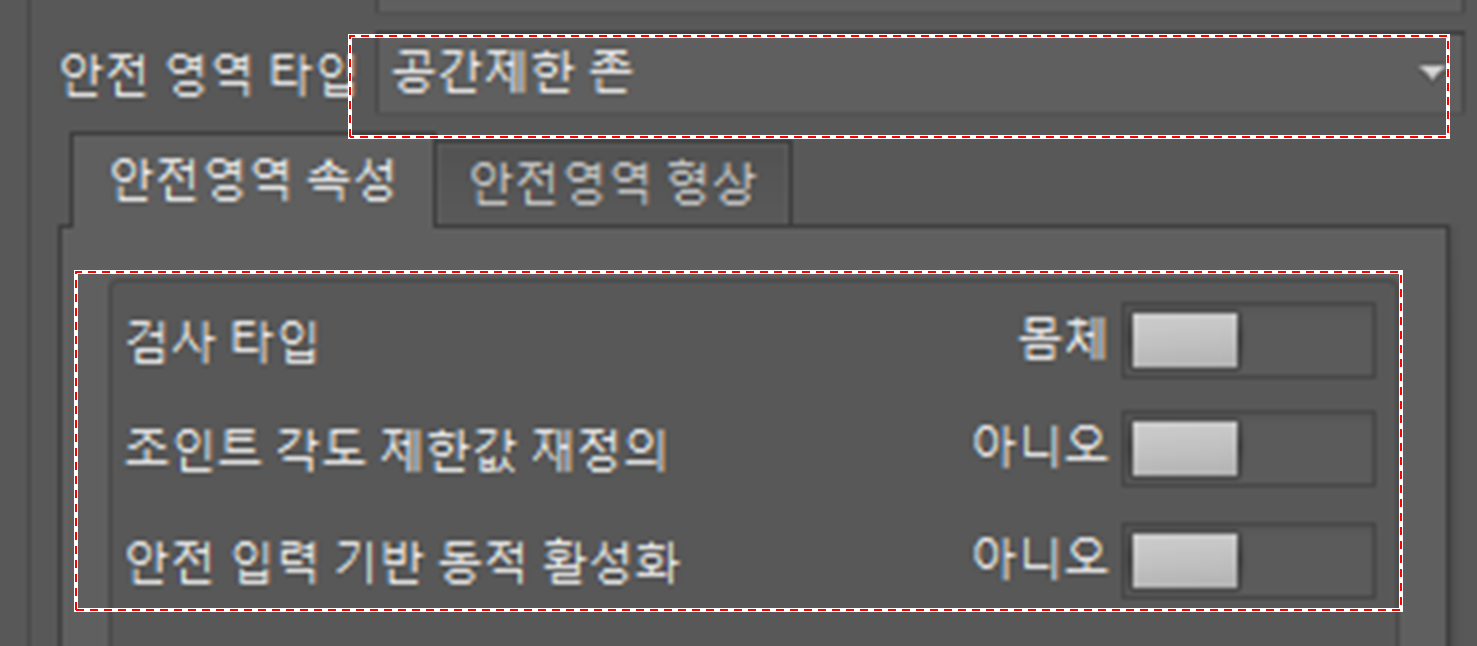

안전 영역의 타입과 속성을 설정합니다.

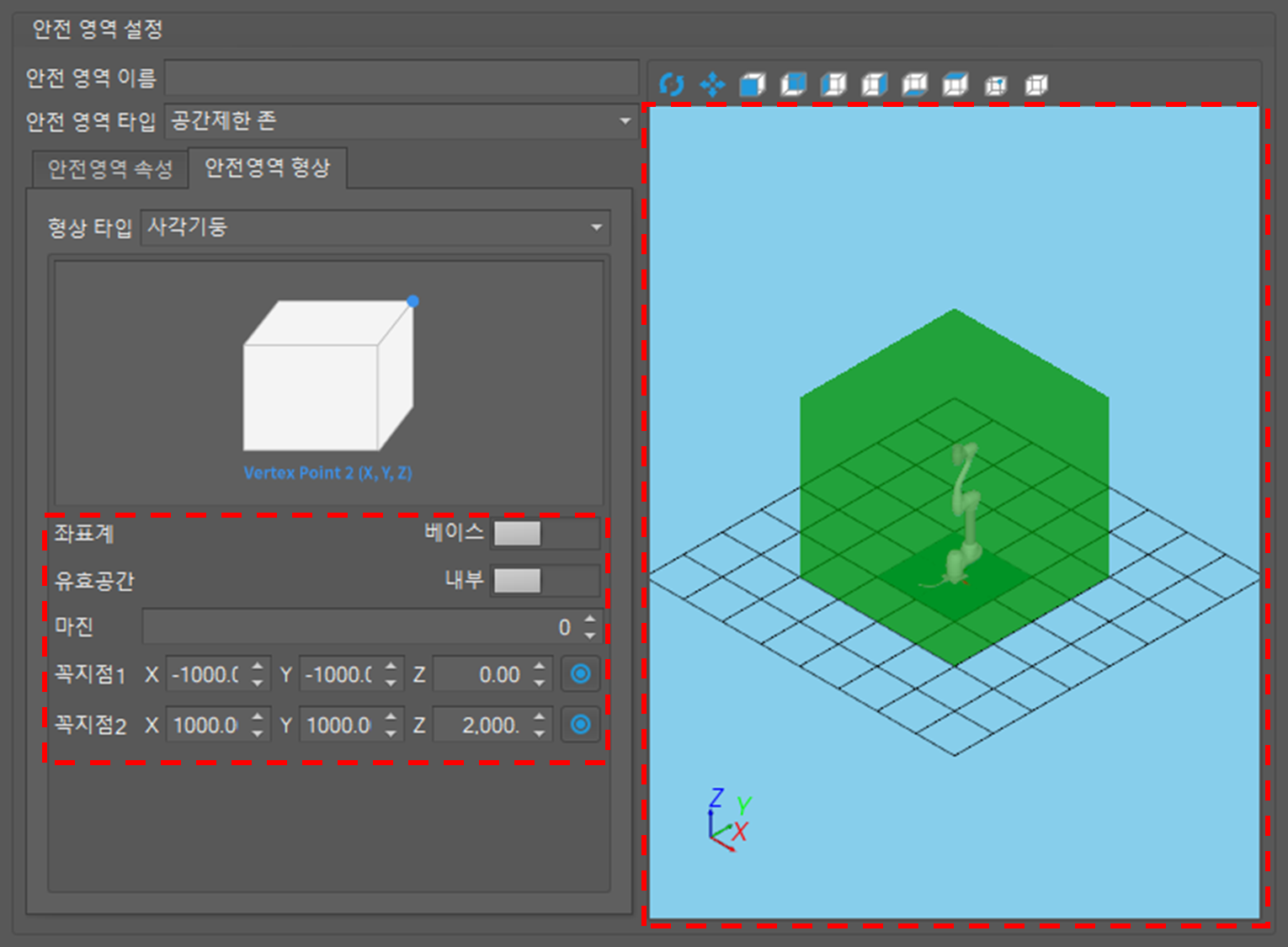

안전 영역 형상 탭을 선택하고, 형상 타입을 설정합니다.

선택한 형상 타입에 따른 형상의 속성을 설정합니다. 설정한 형상이 유효하면 형상이 표시 창에 표시됩니다.

다음과 같은 기능을 통해 3차원 형상 뷰를 조작할 수 있습니다.

이동: 이동 버튼을 클릭하거나 F4 키를 누르세요. 그리고 마우스 왼쪽 버튼을 클릭하면서 마우스 커서를 움직입니다.
회전: 회전 버튼을 클릭하거나 F2 키를 누르세요. 그리고 마우스 왼쪽 버튼을 클릭하는 동안 마우스 커서를 움직입니다.
시점: 시점을 변경하려면 시점 방향 버튼 중 하나를 클릭합니다. ~방향에서 보기 버튼을 클릭하면, 해당 방향에서 관측하는 방향으로 관점이 회전합니다
안전 영역 표시: 안전 영역 표시 버튼을 클릭하면 나타나는 컨텍스트 메뉴 상에서 화면에 표시 할 영역 유형을 선택하십시오.
선택: 메뉴 상의 선택 버튼을 클릭하거나F3 키를 누르세요. 그리고 선택한 객체 위에서 마우스 왼쪽 버튼을 클릭하여 선택합니다.
확대/축소: 마우스 휠을 위로 밀면 확대됩니다. 마우스 휠을 아래로 밀면 축소됩니다.
화면 초기화: F5 키를 누르세요.
