매니퓰레이터

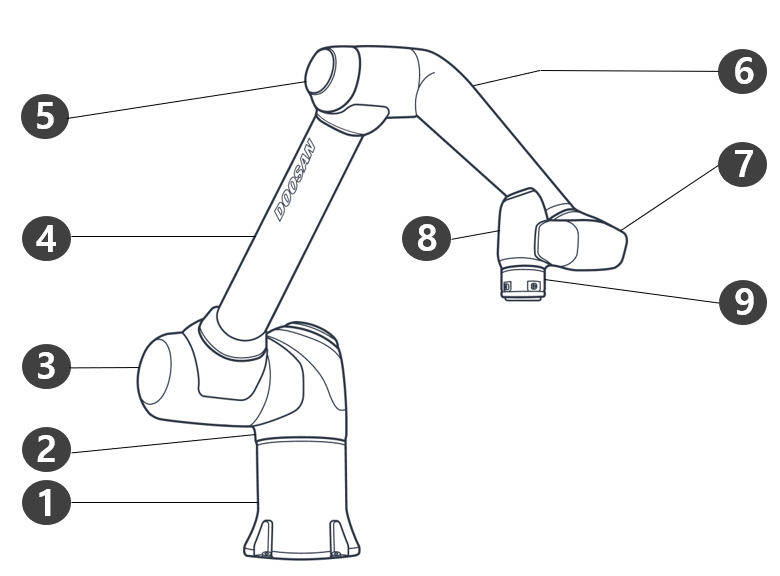

각부의 명칭
|
No. |
이름 |
No. |
이름 |
|---|---|---|---|
|
1 |
베이스 (Base) |
6 |
Link2 |
|
2 |
J1 |
7 |
J5 |
|
3 |
J2 |
8 |
J6 |
|
4 |
Link1 |
9 |
툴 플랜지(Tool Flange) |
|
5 |
J3 |
10 |
|

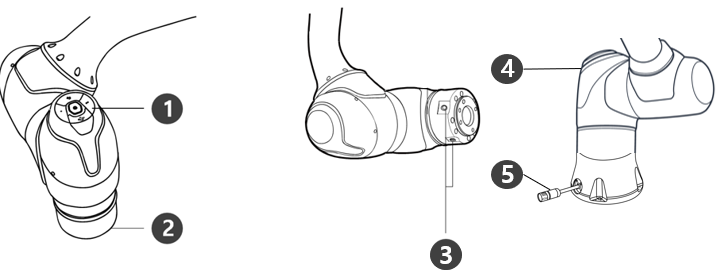

주요 기능
|
No. |
항목 |
설명 |
|---|---|---|
|
1 |
콕핏(Cockpit) |
[옵션] 직접 교시 및 운영을 위한 동작 버튼입니다. |
|
2 |
툴 플랜지
|
툴을 장착하는 부위입니다. |
|
3 |
플랜지 I/O |
툴 제어를 위한 입출력 포트입니다. (디지털 입력 3ch, 출력 3ch) |
|
4 |
LED |
로봇의 상태를 색상으로 표시합니다. 로봇 상태에 대한 자세한 내용은 (2.12-ko_KR) 모드별 상태와 플랜지 LED 색상을 참조하십시오. |
|
5 |
커넥터 |
로봇의 전원 인가 및 통신에 사용됩니다. |

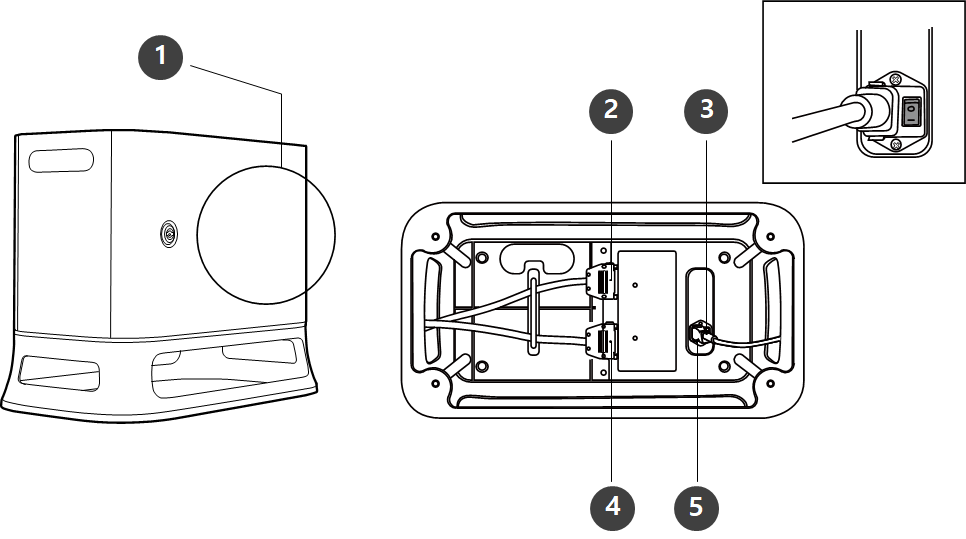

컨트롤러
|
No. |
항목 |
설명 |
|---|---|---|
|
1 |
I/O 연결 단자(내부) |
다른 로봇의 컨트롤러나 주변 기기와 연결할 수 있습니다. |
|
2 |
티치펜던트 케이블 연결 단자 |
티치펜던트의 케이블을 컨트롤러와 연결합니다. |
|
3 |
전원 스위치 |
컨트롤러의 주 전원을 켜거나 끌 수 있습니다. |
|
4 |
매니퓰레이터 케이블 연결 단자 |
매니퓰레이터와 컨트롤러를 연결합니다. |
|
5 |
전원 연결 단자 |
컨트롤러의 전원을 연결합니다. |
알아두기
-
옵션 컨트롤러를 선택하신 경우 부록의 사용설명서를 확인하시고 연결해서 사용하시기 바랍니다.
