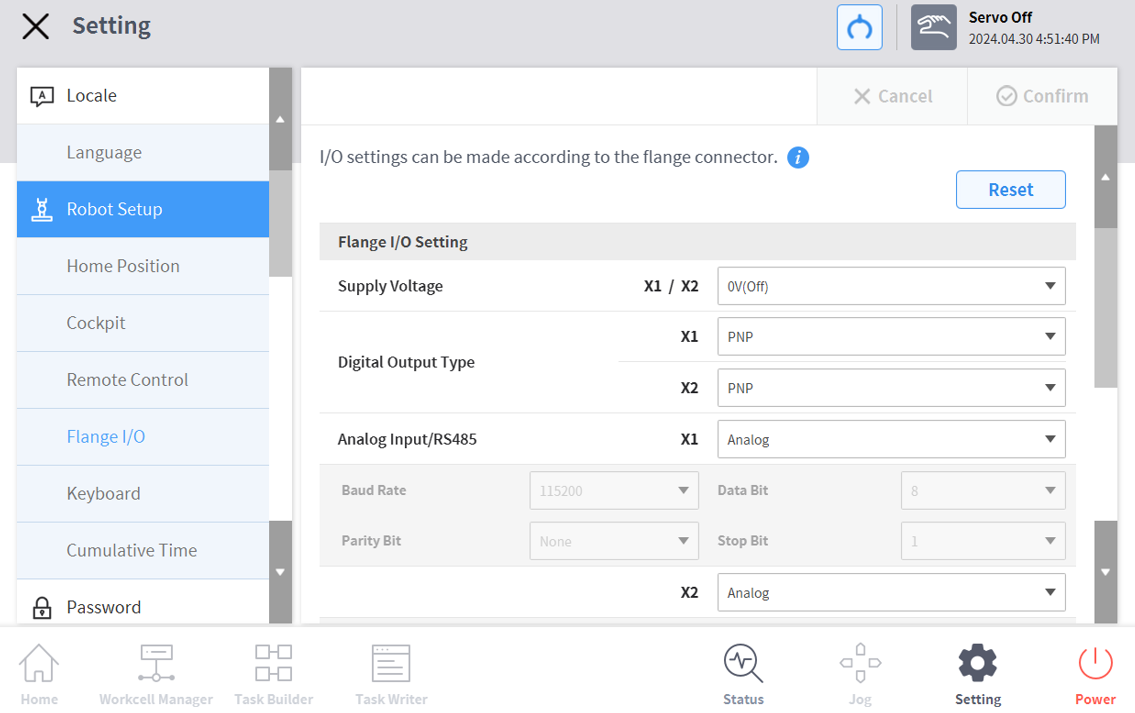

Selecteer in het menugebied Instellingen het menu Flens I/O in Robotinstellingen (alleen zichtbaar wanneer een nieuwe flens is aangesloten)
-
De momenteel ingestelde informatie verschijnt in het venster Instellingenbeheer.
-
-

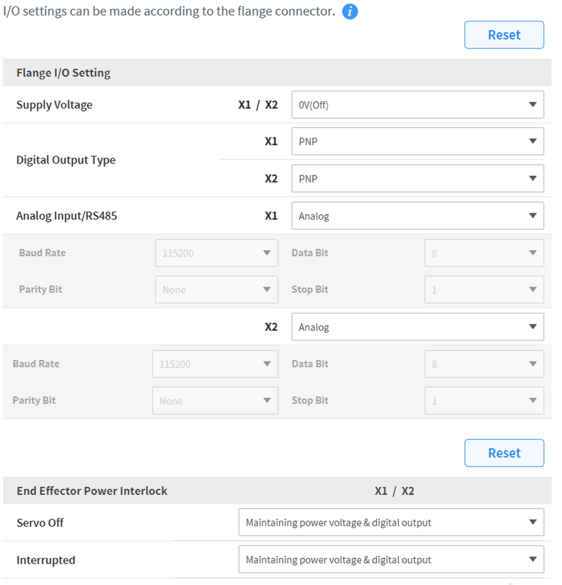

Opties wijzigen in flens-I/O-instellingen (X1/X2)
-
Voedingsspanning
-
0V/12V/24V(standaard) voedingsfunctie
-
-
Digitaal uitgangstype
-
PNP / NPN
-
-
Analoge ingang/RS485
-
Gebruik X1/X2-poorten als analoge ingang of RS485
-
Wanneer u RS485 selecteert, stelt u de baudsnelheid, databit, pariteitsbit en stopbit in.
-
-
-
Wijzig opties voor End Effector Power Interlock
-
Servo uit
-
Behoud van de voedingsspanning en digitale uitgang
-
Schakel de voedingsspanning en digitale uitgang naar 0V en keer terug naar de laatste status wanneer Servo On.
-
-
Onderbroken
-
Behoud van de voedingsspanning en digitale uitgang
-
Schakel de voedingsspanning en digitale uitgang naar 0V en keer bij reset terug naar de laatste status.
-
-
-
Wanneer u klaar bent, drukt u op de OK-knop.
-
Uw omgevingsconfiguratie voor het gebruik van flens-I/O is nu voltooid.
-
Opmerking
-
A-serie geeft alleen X1 weer.
