Laptops, TCP/IP-apparatuur, Modbus-apparatuur en vision-sensoren kunnen worden aangesloten op de netwerkrouter in de regelaar.

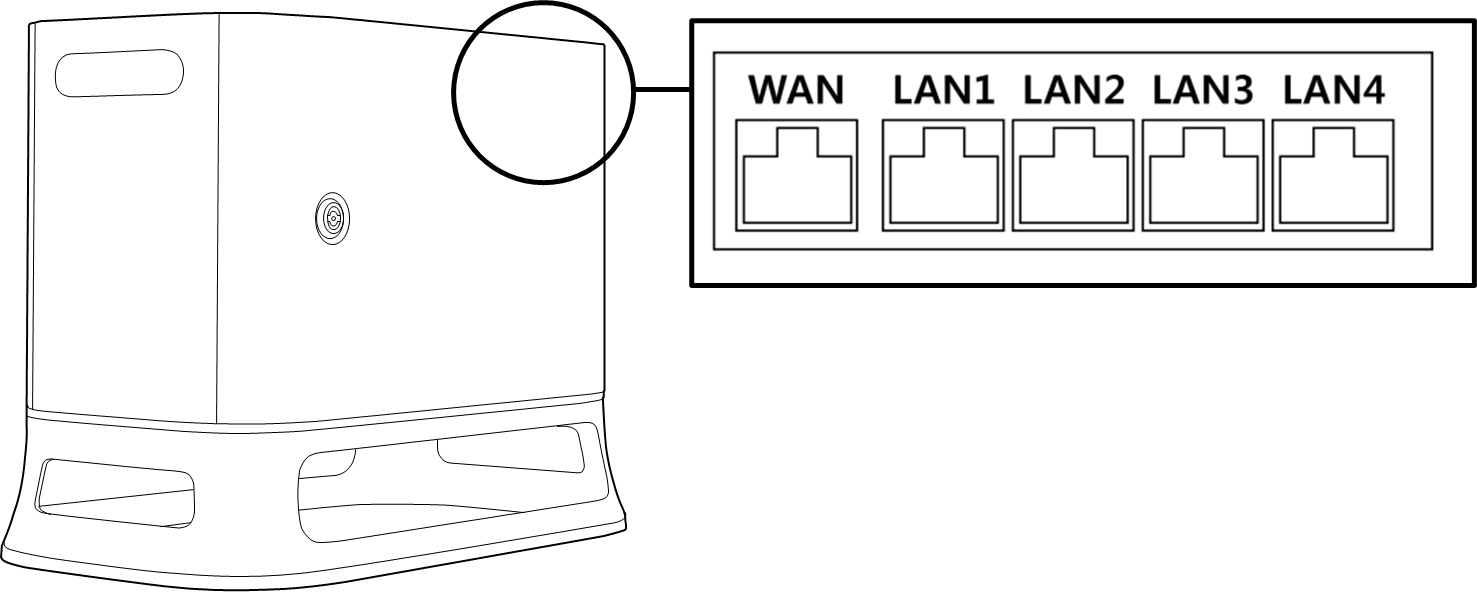

Sluit de kabels aan op speciale poorten, afhankelijk van de netwerktoepassing.
-
WAN: Extern internet aansluiten
-
LAN: Aansluiting van randapparatuur met behulp van TCP/IP of Modbus protocol

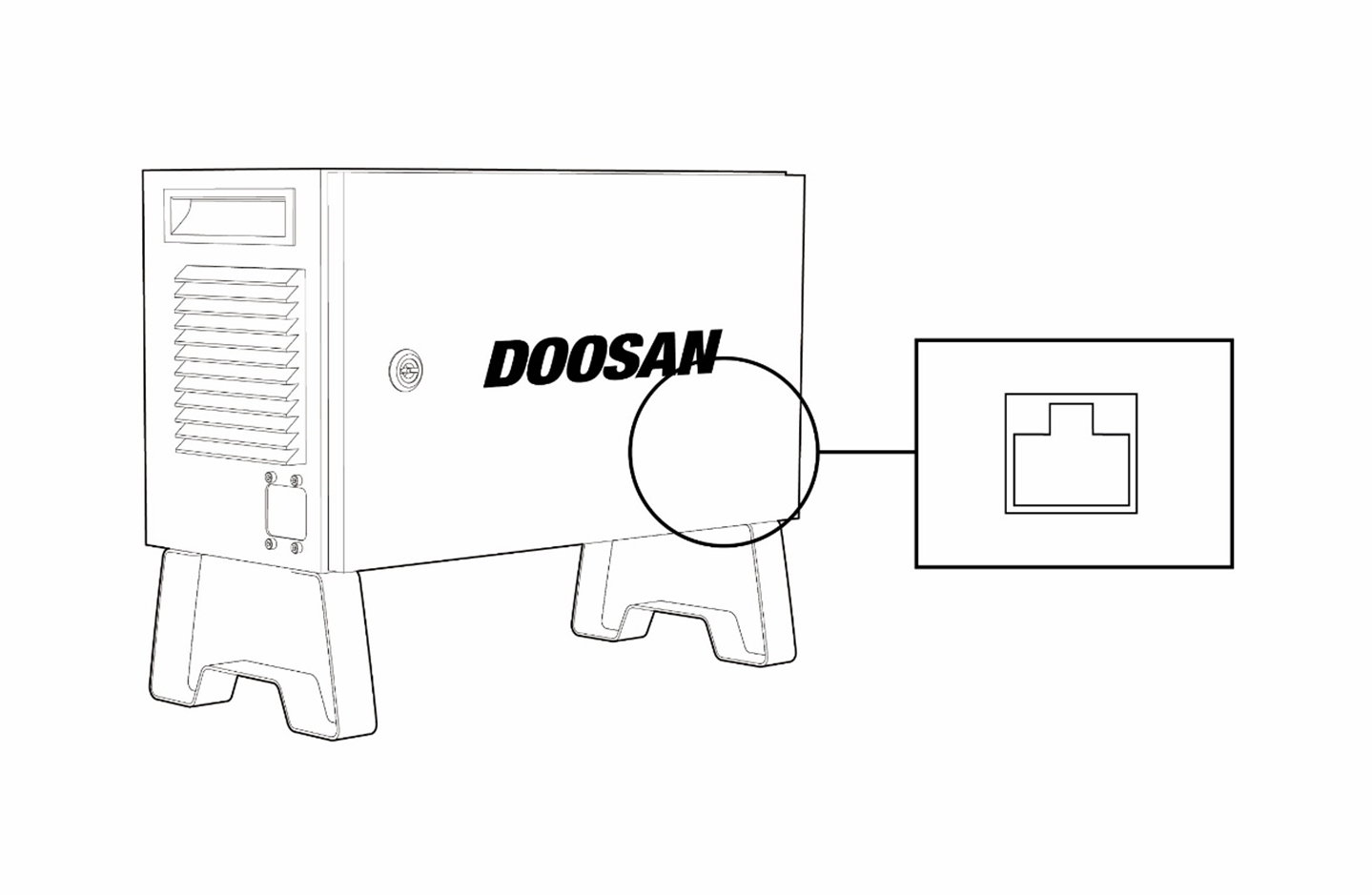

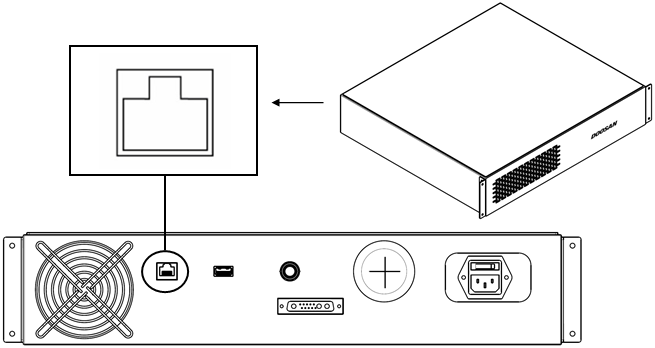

Door de kabel aan te sluiten op de netwerkaansluitklem wordt het netwerk aangesloten (zie onderstaande figuur).
De LAN4-poort wordt gebruikt om interne controllers aan te sluiten, dus sluit geen andere apparatuur aan.
