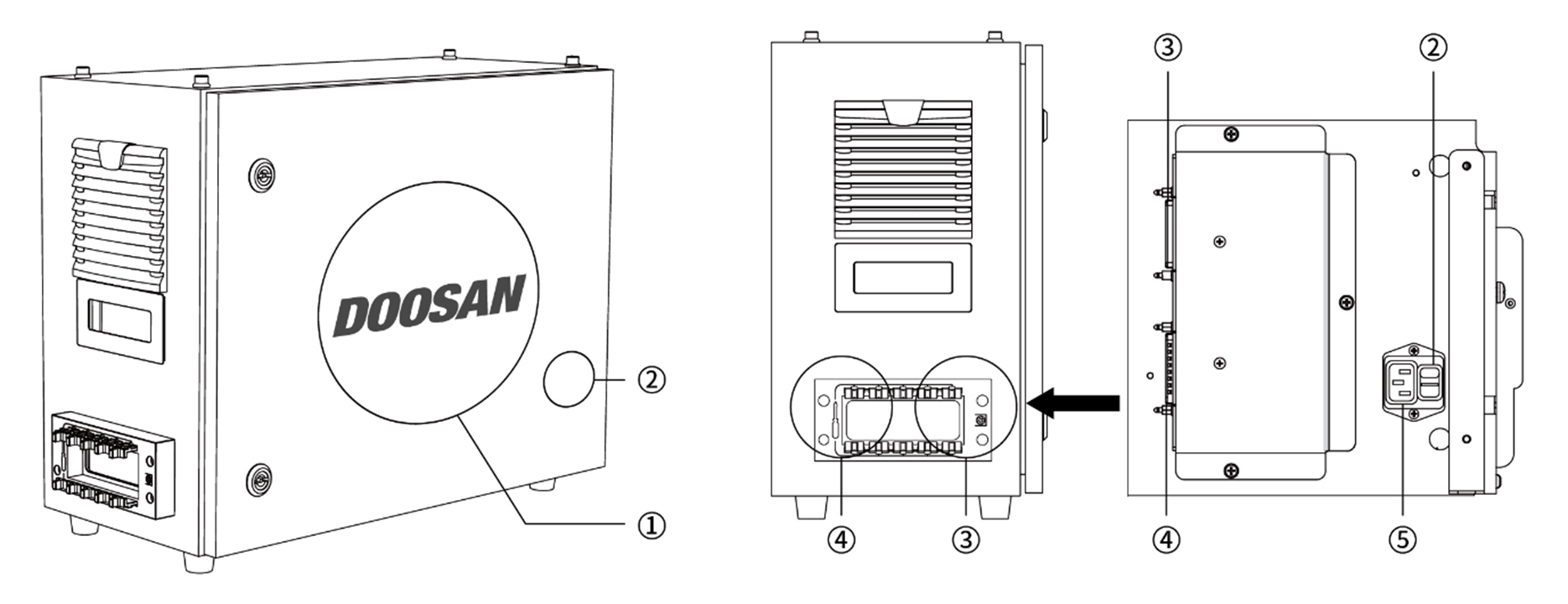

Productinleiding (CS-01P)

Nr.

Item

Omschrijving

1

I/O connection terminal (internal)

Wordt gebruikt om de regelaar of randapparatuur aan te sluiten.

2

Power switch

Wordt gebruikt om de hoofdstroom van de regelaar aan of uit te zetten.

3

Teach pendant cable connection terminal

Wordt gebruikt om de kabel van de instructiependantkabel aan te sluiten op de regelaar.

4

Robot cable connection terminal

Wordt gebruikt om de robotkabel aan te sluiten op de regelaar.

5

Power connection terminal

Wordt gebruikt om de voeding van de regelaar aan te sluiten.

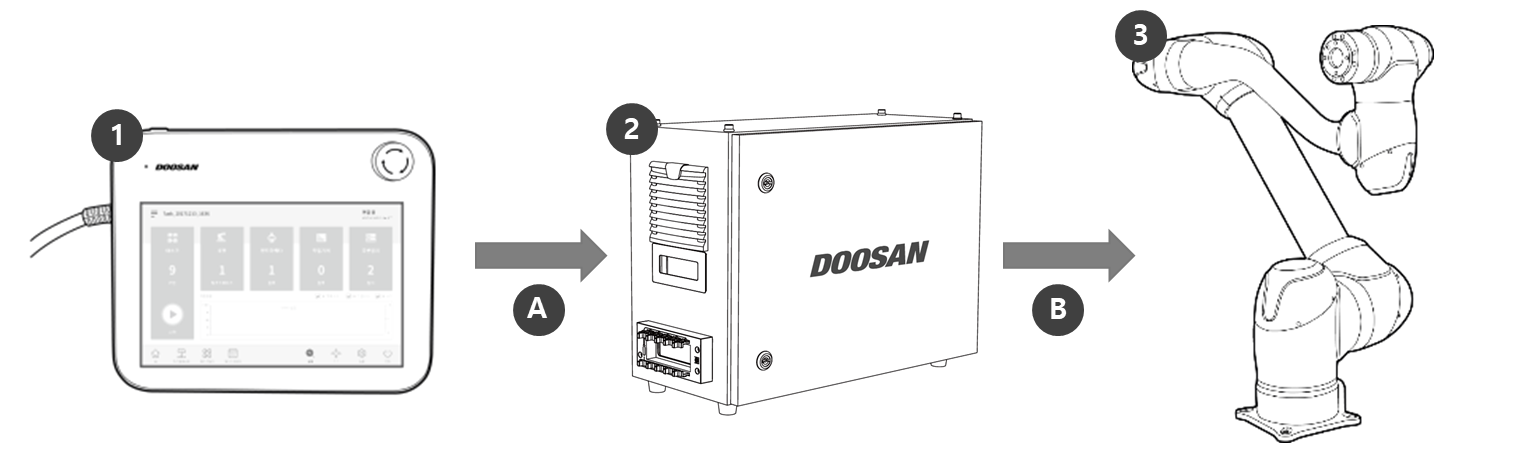

1

Instructiependant

Beheert het hele systeem en is in staat om de robotspecifieke houdingen te leren en de instellingen van de manipulator en de regelaar aan te passen.

2

Regelaar

Bestuurt de beweging van de robot aan de hand van de houding of de beweging die door de instructiependant is ingesteld. Beschikt over verschillende I/O-poorten die de aansluiting en het gebruik van verschillende uitrustingen en apparaten mogelijk maken.

3

Manipulator

Een industriële collaboratieve robot die transport- of montagetaken kan uitvoeren met behulp van verschillende tools.

A

Opdracht/Controle

B

Stroomvoorziening/
Netwerk
