De manipulator en de Regelaar op elkaar aansluiten




Omschrijving

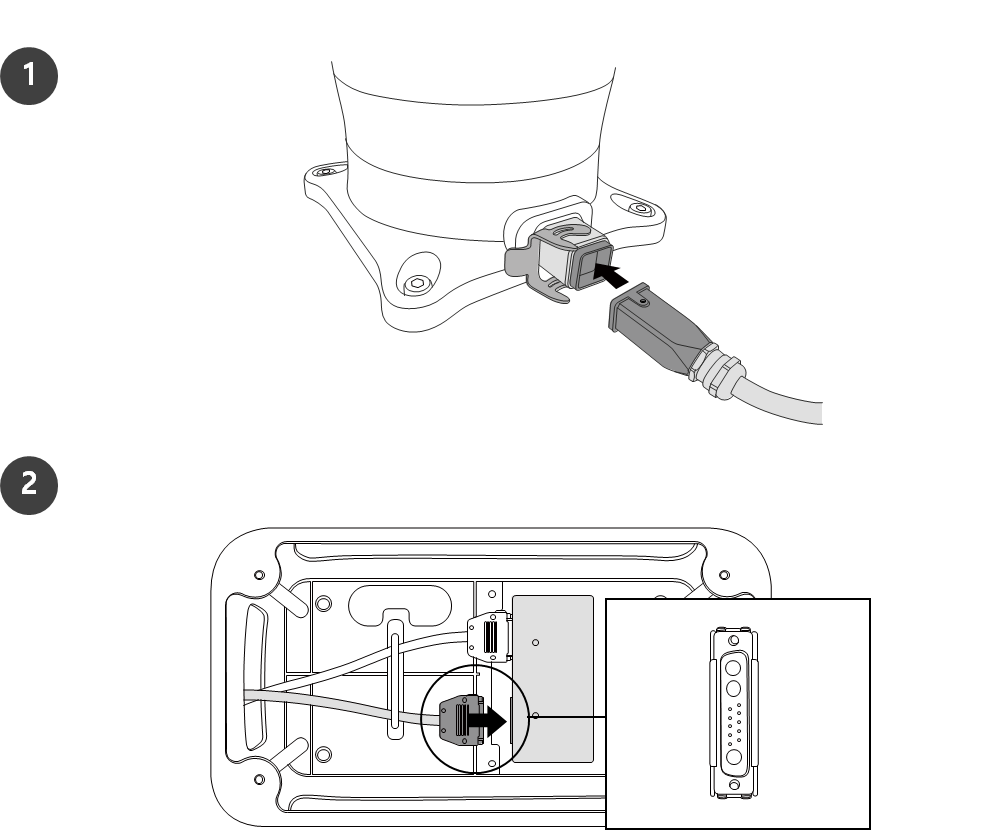

1

Sluit de Manipulatorkabel aan op de controller, plaats een borgring

  • Sluit de verbindingskabel van de manipulator aan op de bijbehorende connector van de regelaar en plaats een borgring om te voorkomen dat de kabel losraakt.

2

Sluit het andere uiteinde van de manipulatorkabel aan op de controllerconnector

  • Duw het andere uiteinde van de manipulatorverbindingskabel in de overeenkomstige connector van de regelaar totdat u een klik hoort. Dit zal voorkomen dat de kabel losraakt.






  • Koppel de kabel niet los van de manipulator of regelkast wanneer de robot is ingeschakeld. Dit kan de robot beschadigen.

  • Verander of verleng de manipulatorkabel niet.

  • Wanneer u de regelaar op de vloer installeert, moet u aan weerszijde minstens 50 mm ruimte vrijhouden voor ventilatie.

  • Controleer voordat u de regelaar inschakelt of de connectors correct zijn aangesloten.


  • Bij het configureren van het systeem wordt aanbevolen een geluiddemper te installeren om geluidseffecten en storingen van het systeem te voorkomen.

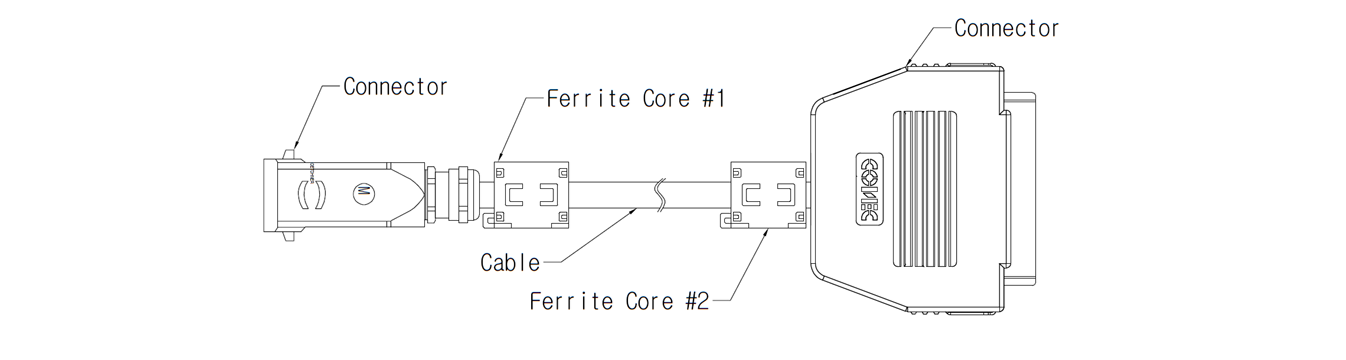

  • Als er interferentie is vanwege elektromagnetische ruis is het raadzaam om ferrietkernen aan elk uiteinde van de manipulatorkabel te bevestigen, om normale werking te garanderen. De installatielocatie is als volgt:
