Limit przestrzeni i kształt strefy

Cuboid

Kształt limitu przestrzeni / strefy ustawiany jest jako prostopadłościan.

• Użytkownik wprowadza dolny punkt końcowy (Point 1) i górny punkt końcowy (Point 2) prostopadłościanu i naciska przycisk Save Pose.

Tilted Cuboid

Kształt limitu przestrzeni / strefy ustawiany jest jako nachylony prostopadłościan.

• Wprowadzić punkt odniesienia (Point 1), punkt końcowy osi x (Point 2), punkt końcowy osi y (Point 3), punkt końcowy osi z (Point 4) prostopadłościanu nachylonego i nacisnąć przycisk Save Pose.

• Trzy linie (Point 1-Point2, Point 1-Point 3, Point 1-Point 4) muszą przecinać się pod kątem prostym. (Dopuszcza się odchylenie ±5 stopni)

• Ruch ograniczony „blokady powierzchni” i „blokady osi” oparty na punkcie 1 pomoże robotowi łatwiej uzyskać punkt 2, punkt 3 i punkt 4.

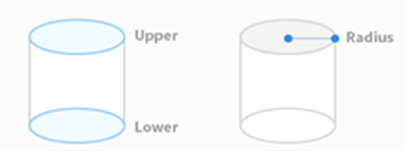

Cylinder

Kształt limitu przestrzeni / strefy ustawiany jest jako walec.

• Należy wprowadzić punkt jako odległość promieniową, punkt na górnej i na dolnej płaszczyźnie walca, a następnie nacisnąć przycisk Save Pose.

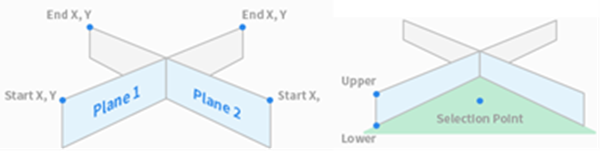

Multi-plane Box

Kształt limitu przestrzeni / strefy ustawiany jest jako pudełko wielopłaszczyznowe.

• Należy ustawić wysokość góry i dołu ramki, a następnie nacisnąć przycisk Add Pose w celu dodania płaszczyzny.

• Zaznaczyć współrzędne X i Y, aby ustawić kierunek płaszczyzny, i nacisnąć przycisk Save Pose. Użytkownik może skonfigurować do sześciu płaszczyzn.

• Należy ustawić współrzędne punktów obszaru przeznaczonego do skonfigurowania.

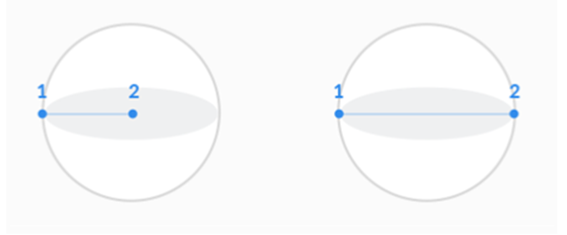

Sphere

Kształt limitu przestrzeni / strefy ustawiany jest jako kula.

• Aby skonfigurować promień, należy podać położenie punktu środkowego i punkt skrajnego kuli, natomiast w celu skonfigurowania średnicy należy wprowadzić dwa punkty skrajne kuli, a następnie nacisnąć przycisk Save Pose.
