Kołnierz we/wy


Osłona kołnierza końcowego robota jest wyposażona w dwa 8-stykowe złącza M8. Ich umiejscowienie i kształt przedstawiono na rysunku poniżej.




Złącze dostarcza zasilanie i sygnały sterujące niezbędne do obsługi chwytaka lub czujników wbudowanych w poszczególne narzędzia robota. Poniżej podano przykłady kabli przemysłowych (można też stosować ich odpowiedniki):

  • Phoenix 1404178, męski (prosty)

  • Phoenix 1404182, męski (kąt 90 stopni)

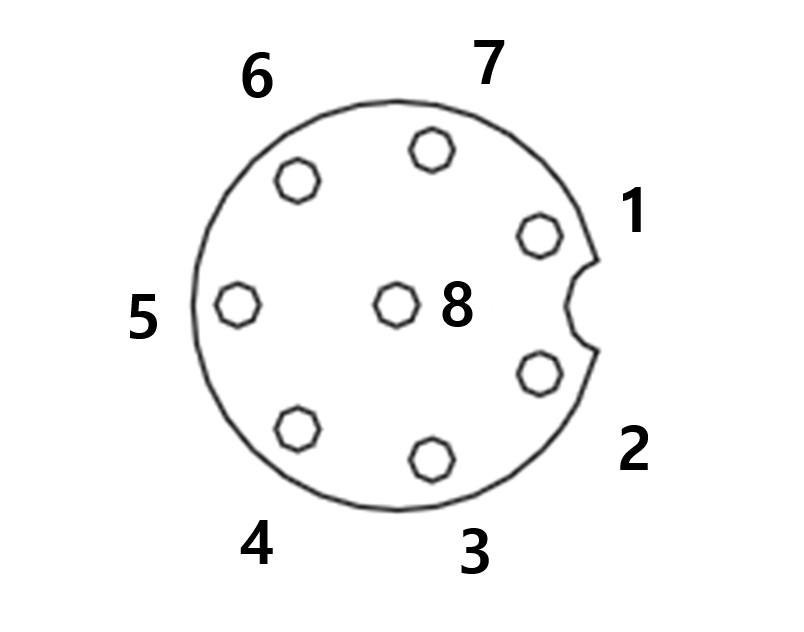

Rozmieszczenie styków w każdym złączu jest następujące:

Schemat poglądowy

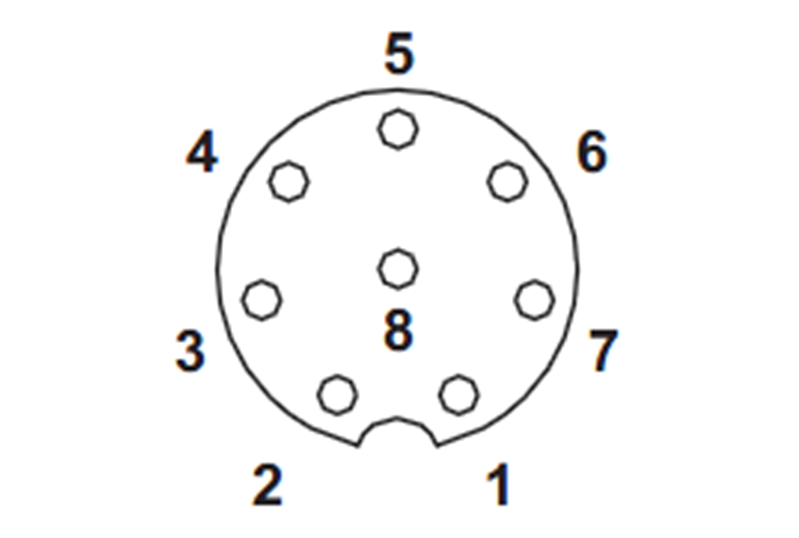

produktów produkowanych od sierpnia 2022 r. zmieniono orientację złącza, jak pokazano na poniższym rysunku.




Funkcje we/wy realizowane przez złącza X1 i X2 różnią się od siebie. Szczegółowe ustawienia wejść i wyjść podano w tabeli poniżej.


Ustawienie X1 (cyfrowe we/wy)

No

Signal type

Description

1

Digital Input 1

PNP (typ źródła, domyślny)

2

Digital Output 1

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

3

Digital Output 2

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

4

Digital Output 3

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

5

Power

+24V

6

Digital Input 3

PNP (typ źródła, domyślny)

7

Digital Input 2

PNP (typ źródła, domyślny)

8

GND



Ustawienie X2 (cyfrowe we/wy)

No

Signal type

Description

1

Digital Input 4

PNP (typ źródła, domyślny)

2

Digital Output 4

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

3

Digital Output 5

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

4

Digital Output 6

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

5

Power

+24V

6

Digital Input 6

PNP (typ źródła, domyślny)

7

Digital Input 5

PNP (typ źródła, domyślny)

8

GND



Napięcie zasilania wewnętrznego we/wy kołnierza jest ustawione na 24 V, a szczegółowe parametry zasilania, którymi należy kierować się podczas podłączania wejść/wyjść, podano w tabeli poniżej.

Parametr

Min.

Typ

Maks.

Jednostka

Supply voltage

-

24

-

V

Supply current

-

-

3

A

Digital output

-

6

-

EA

Digital input

-

6

-

EA


Od 22 marca 2024 r. to ustawienie jest naliczane w następujący sposób


Ustawienie X1

No

Signal type

Description

1

Digital Input 1

PNP (typ źródła, domyślny)

2

Digital Output 1

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

3

Digital Output 2

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

4

Analog Input 1 / RS-485 +

ustaw na Napięcie (0-10 V) lub Prąd (4-20 mA, domyślnie) / Maksymalna szybkość transmisji 1M

5

Power

Ustaw wewnętrzne zasilanie na +24 V (domyślnie), +12 V lub 0 V

6

Analog Input 2 / RS-485 -

ustaw na Napięcie (0-10 V) lub Prąd (4-20 mA, domyślnie) / Maksymalna szybkość transmisji 1M

7

Digital Input 2

PNP (typ źródła, domyślny)

8

GND



Ustawienie X2

No

Signal type

Description

1

Digital Input 3

PNP (typ źródła, domyślny)

2

Digital Output 3

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

3

Digital Output 4

ustaw na PNP (typ źródła, domyślnie) lub NPN (typ ujścia)

4

Analog Input 3 / RS-485 +

ustaw na Napięcie (0-10 V) lub Prąd (4-20 mA, domyślnie) / Maksymalna szybkość transmisji 1M

5

Power

Ustaw wewnętrzne zasilanie na +24 V (domyślnie), +12 V lub 0 V

6

Analog Input 4 / RS-485 -

ustaw na Napięcie (0-10 V) lub Prąd (4-20 mA, domyślnie) / Maksymalna szybkość transmisji 1M

7

Digital Input 4

PNP (typ źródła, domyślny)

8

GND




Ustaw wewnętrzne zasilanie na 24 V, 12 V lub 0 V.

Specyfikacje elektryczne przedstawiono poniżej:

Parameter

Min

Typ

Max

Unit

Supply voltage (12V mode)

11.4

12

12.6

V

Supply voltage (24V mode)

22.8

24

25.2

V

Supply current

-

-

3

A





Ostrzeżenie
  • Należy skonfigurować narzędzia i chwytak w taki sposób, aby nie powodowały żadnych zagrożeń po odcięciu zasilania.
    (np. poprzez wypadnięcie obrabianego przedmiotu z narzędzia)

  • Gdy robot jest zasilany, na zacisku nr 5 w każdym złączu jest obecne przez cały czas napięcie 24 V. Należy więc pamiętać, aby odłączyć zasilanie od robota podczas konfigurowania narzędzia i chwytaka.
