Opis produktu (CS-06)

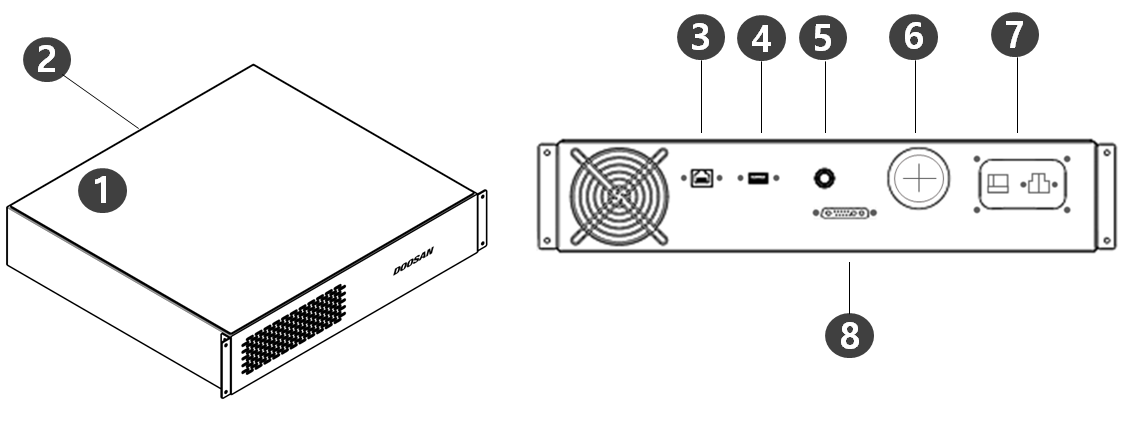

Lp.

Element

Opis

1

I/O connection terminal (internal)

Nie jest możliwe połączenie ze sterownikami innych robotów ani z sąsiednim wyposażeniem.

2

Emergency stop button and Smart Pendant connection terminal

Umożliwia to podłączenie kabla przycisku zatrzymania awaryjnego lub lokalnego panelu sterowania do sterownika.

3

Network connection terminal

Laptopy, urządzenia TCP/IP, urządzenia Modbus i czujniki wizyjne można podłączyć do zacisku złącza sieciowego znajdującego się wewnątrz sterownika.

4

USB connection terminal

Dzienniki generowane podczas pracy robota można zapisywać na urządzeniu pamięci masowej USB, a zadania można eksportować lub importować.

5

Emergency stop button and Smart Pendant connection terminal

Umożliwia to podłączenie kabla przycisku zatrzymania awaryjnego lub lokalnego panelu sterowania do sterownika.

6

External cable terminal

Terminal umożliwiający podłączenie urządzeń zewnętrznych.

7

Power connection terminal

Do podłączenia zasilania sterownika.

8

Manipulator cable connection terminal

Umożliwia połączenie kabla manipulatora ze sterownikiem.

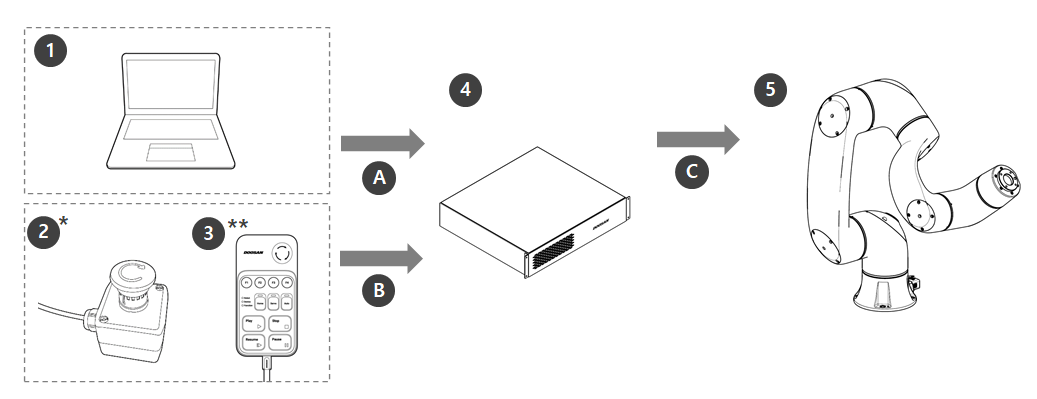

1

Laptop

Po zainstalowaniu DART platform można skonfigurować środowisko pracy identyczne z programatorem ręcznym.

Laptop nie wchodzi w skład zestawu, choć jest niezbędny do zainstalowania DART platform.

2

Przycisk zatrzymania awaryjnego*

Jeśli w systemie używany jest laptop, przycisk ten działa jako przycisk zatrzymania awaryjnego na programatorze ręcznym

3

Smart Pendant**

Urządzenie do łatwego sterowania robotem sposób za pomocą pilota obsługującego proste funkcje takie jak włączanie/wyłączanie serwa lub wykonywanie/zamykanie skonfigurowanych wcześniej programów.
(Kupowany osobno jako opcja).

4

Sterownik*

Do sterowania ruchami robota zgodnie z pozycją lub ruchem ustawionym na programatorze ręcznym. Zawiera różne gniazda we/wy umożliwiające podłączanie i korzystanie z różnego wyposażenia i urządzeń.

5

Manipulator*

Przemysłowy robot współpracujący przeznaczony do wykonywania prac związanych z transportem i montażem przy użyciu różnych narzędzi.

A

Command/
Monitoring

B

Command

C

Power Supply/
Network
