Obowiązkowe Łatwe 1 min
W przypadku urządzeń Serii E należy podłączyć kabel przycisku zatrzymania awaryjnego lub manipulator inteligentny (opcjonalny). Podłączyć manipulator uczyć (opcjonalny) i kable robota do sterownika.
-

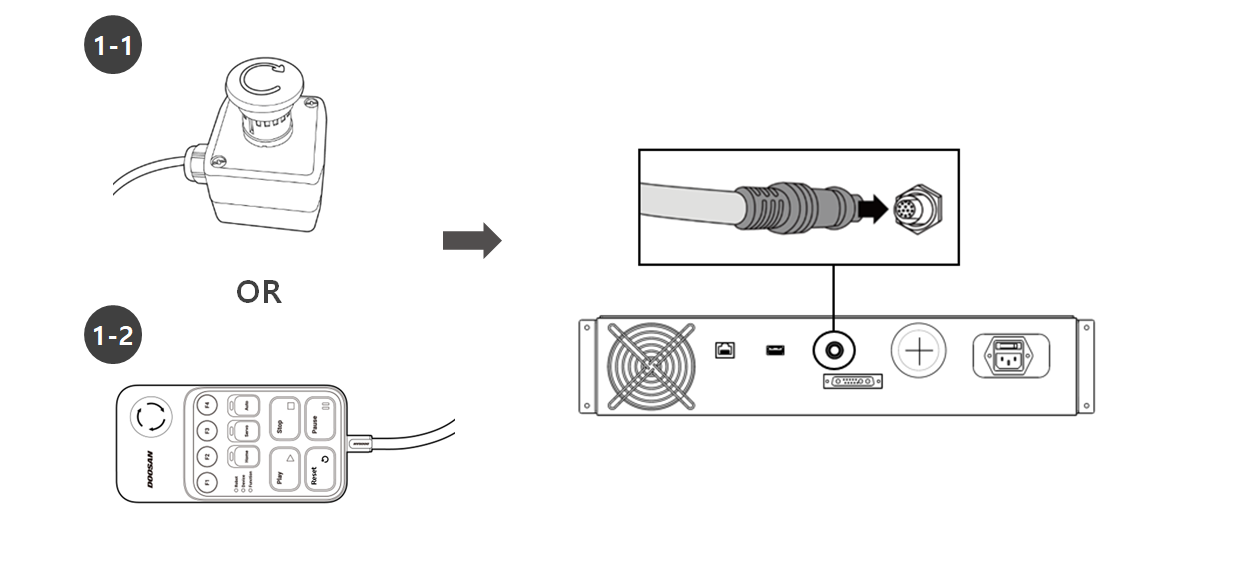

Podłącz kabel przycisku zatrzymania awaryjnego lub kabel inteligentnego manipulatora (opcjonalny) do odpowiedniego złącza sterownika i zakręć blokadę śrubową, obracając ją w prawo, aby zapobiec poluzowaniu kabla.
-

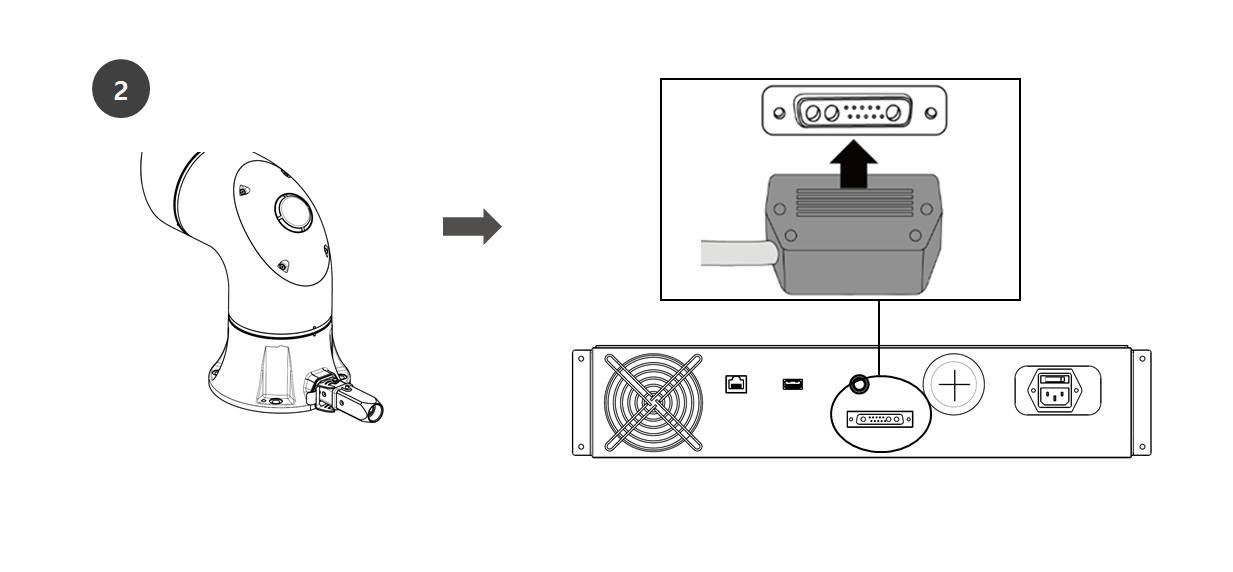

Wciśnij drugi koniec kabla robota do odpowiedniego złącza sterownika, aż usłyszysz kliknięcie, aby zapobiec poluzowaniu kabla.
-
Przed podłączeniem kabla upewnij się, że styki na końcu kabla nie są uszkodzone ani zagiąć.
-
Jeśli hałas generowany przez fale elektromagnetyczne powoduje problemy, należy zainstalować rdzeń ferrytowy, aby zapewnić normalne działanie. Aby uzyskać więcej informacji na temat lokalizacji instalacji rdzenia ferrytowego, należy zapoznać się z następującymi informacjami:(2.12.2-pl_PL) Podłączanie manipulatora i sterownika(2.12.2-pl_PL) Podłączanie sterownika i urządzenia Smart Pendant
