Załącznik. Zasady przenoszenia serii H

Doosan Robotics nie przyjmuje odpowiedzialności za jakiekolwiek uszkodzenia powstałe wskutek korzystania z urządzeń do podnoszenia.
W przypadku transportu robota w materiałach opakowaniowych należy go przechowywać w suchym miejscu. Jeśli robot jest przechowywany w miejscu o wysokiej wilgotności, może dojść do powstania kondensacji prowadzącej do awarii robota.
Podczas przenoszenia robota należy dokładnie uwzględnić ciężar i zapewnić odpowiednią liczbę osób do podtrzymywania połączenia i podstawy robota.
Podczas przenoszenia sterownika należy trzymać za uchwyt znajdujący się z boku skrzyni.
Podczas transportu robota lub sterownika należy pamiętać o zachowaniu prawidłowej postawy. Nieprzestrzeganie tego zalecenia może prowadzić do urazu pleców lub innych obrażeń.
Podczas transportu robota za pomocą urządzeń do podnoszenia należy przestrzegać wszelkich obowiązujących przepisów krajowych i regionalnych.
Firma Doosan Robotics nie ponosi odpowiedzialności za jakiekolwiek szkody lub straty powstałe podczas transportu, dlatego należy zadbać o to, aby transportować robota w bezpieczny sposób zgodnie z podręcznikiem użytkownika.

Skrócony przewodnik

Dziękujemy za wybór produktu Doosan Robotics.

Niniejszy przewodnik dostarcza minimum informacji wymaganych do bezpiecznego zastosowania trzech metod przenoszenia i montażu robota serii H. Należy pamiętać, aby podczas przenoszenia robota przestrzegać instrukcji zamieszczonych niniejszym przewodniku.

W razie konieczności przeniesienia robota należy wykorzystać opakowanie, w którym był on pierwotnie dostarczony. W tym celu należy przechowywać materiały opakowaniowe i wypełnienia w suchym oraz chłodnym miejscu.
Robot przemysłowy musi być instalowany zgodnie ze standardami kontroli określonych w regulaminie i kontroli bezpieczeństwa przedstawionych w standardzie ogłoszonym przez odpowiedni organ BHP (jeśli robot podlega kontroli).
Do transportu robota można użyć suwnicy, dźwignika lub podnośnika ręcznego; w przypadku użycia suwnicy/dźwignika do podnoszenia robota należy przestrzegać przepisów obowiązujących w danym regionie lub kraju.
Wykorzystać opakowanie do instalacji i przenoszenia robota.
Upewnić się, czy zostały dołączone wszystkie komponenty standardowe i dodatkowe (opcjonalne); w razie jakichkolwiek problemów należy skontaktować się z przedstawicielem handlowym.
Materiały opakowaniowe i śruby służą do wyłącznie do przenoszenia robota. Nie należy używać ich do żadnych innych celów.
Podczas przenoszenia robota nie wolno naciskać na zewnętrzną część robota. Nieprzestrzeganie tych instrukcji może spowodować poważne urazy.
Po montażu usunąć materiały opakowaniowe i śruby. Materiały opakowaniowe i śruby należy zachować na przyszłość w razie potrzeby przemieszczenia robota.
Przed przemieszczeniem robota należy się upewnić, że śruby i materiały opakowaniowe są prawidłowo przymocowane.

W przypadku użycia suwnicy dźwignikaUżyć liny stalowej odpornej na skręcenie o udźwigu odpowiednim do masy.Lina z drutów stalowych musi mieć długość min. 1500 mm.ElementMin. udźwigCrane1000 kgWire Rope(EA)1000 kg 1.1 Po przymocowaniu liny do ramy robotai przed jego podniesieniem założyć gumowy ochraniacz pomiędzy osie 3 i 4. (Patrz rysunek poniżej) 1.2 Jeśli lina jest przymocowana do dolnej części opakowaniaOstrzeżenieRobot po podniesieniu może być ulec przechyleniu w zależności od ułożenia i zainstalowanych opcji. Podczas podnoszenia nie przechodzić pod robotem.
Korzystanie z wózków widłowych
- W razie potrzeby przeniesienia robota w opakowaniu należy unosić je za pomocą wózka widłowego od dołu.
- Podczas montażu należy przenosić robota za dolne elementy opakowaniowe, zachowując ostrożność, aby nie uszkodzić robota.
Przemieszczanie bez urządzeń do podnoszenia
- W razie potrzeby przemieszczenia robota bez urządzeń do pownoszenia należy przenieść robota w sposób zgodny z regionalnymi i krajowymi standardami dotyczącymi transportu.
- Zalecamy korzystanie z dolnych elementów opakowania jako uchwytów do przenoszenia.

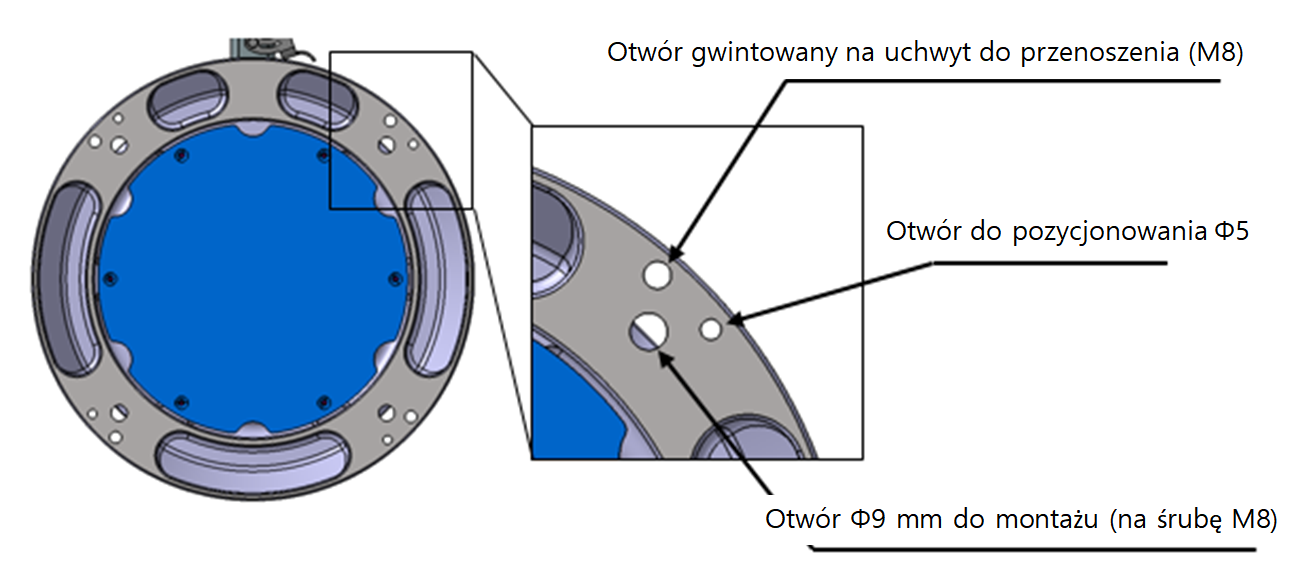

  - W podstawie urządzeń serii H znajdują się cztery otwory gwintowane M8 przeznaczone do wykorzystania podczas przenoszenia.
