Restrições de espaço e a forma da área

Cubo

O formato Limite de espaço/Zona é composto pelo cubo.

• Introduza o ponto limite inferior (ponto 1) e o ponto limite superior (ponto 2) do cubo. Toque no botão Guardar pose.

Unknown Attachment

Cubo inclinado

Olimite de espaço/forma de zona é composto por um corpo retangular inclinado.

• Ponto de referência(ponto 1),ponto final (ponto 2) do cubo inclinado,ponto final (y) do eixo x. Digite (Ponto 3), o ponto final do eixo z (Ponto 4) e clique em Toque no botão Guardar pose.

• Ponto1- ponto2, ponto1- ponto3 , ponto 1 - ponto 4 As três linhas devem ser ortogonais. (tolerância de 5graus)

• Ponto2, ponto3, utilizando as capacidades de movimento conduzido "Fix Face" e "Fix Axis" do cockpit em relação ao ponto 1 Os pontosdo ponto 4são mais fáceisde alcançar.

Unknown Attachment

Cilindro

O formato de limite de espaço/zona é composto por um cilindro.

Introduza um ponto para a distância radial do cilindro, um ponto na face superior e um ponto na parte inferior e, em seguida, toque no botão Guardar pose.

Unknown Attachment

Caixa de várias páginas

Configure o formulário Limite de espaço/Zona como uma caixa de várias páginas.

• Especifique a altura dos lados superior e inferior da caixa Face do papel e clique no botão Adicionar pausa para adicionar faces.

• Defina a orientação do rosto especificando duas coordenadas X e Y e , em seguida, toque no botão Guardar pose. Pode configurar até seis rostos.

• Define as coordenadasdo ponto da região que pretende definir.

Unknown Attachment

Gu

Configure o formulário Limite de espaço/Zona como uma frase.

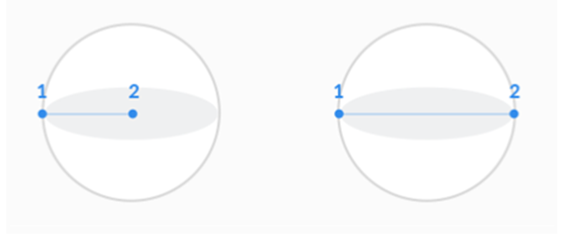

• Se estiver definido para Radius (Raio), introduza a localização do ponto central e do ponto final da esfera, se definido para Diameter (Diâmetro), introduza as localizações de ambas as extremidades da esfera e , em seguida, toque no botão Save Pause(Guardar Pausa).
