São necessárias peças adicionais para fixar a base do robot e para montar a ferramenta na flange da ferramenta, conforme ilustrado abaixo.
-
Parafusos de chave sextavada M8: Quatro
-
Pinos de posicionamento para Φ 5: Dois

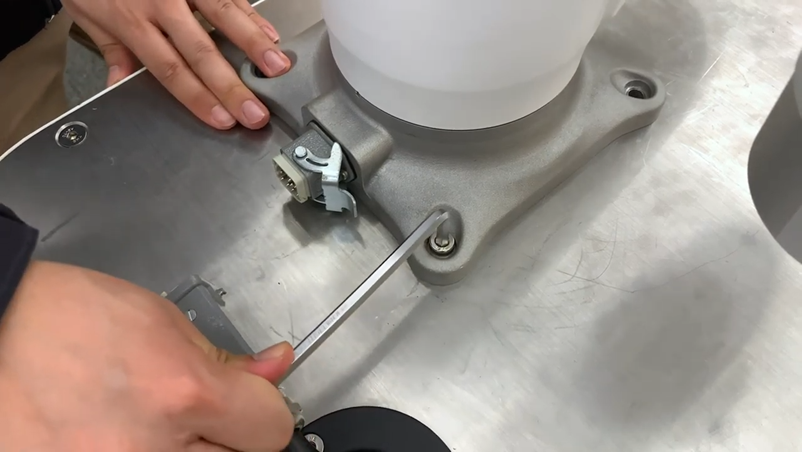

Fixe os 4 orifícios na base do robot com parafusos M8. (2.11.0.1_temp-pt_PT) Fixar o robô Para obter mais informações, consulte .
-
Recomenda-se que aperte os parafusos com um binário de aproximadamente 20 Nm quando os fixar. Para evitar o afrouxamento devido à vibração, use uma arruela (plana por mola).
-
Se o robô precisar ser instalado corretamente em uma posição fixa, dois pinos de posicionamento Φ 5 permitem que ele seja instalado na posição desejada
