Número |
Item |
|---|---|
|
1 |
Ferramentas |
|
2 |
Suporte |
|
3 |
Cabo |
|
4 |
Flange da ferramenta |
-
Fixe a ferramenta na flange da ferramenta utilizando os 4 parafusos M6.
-
Recomenda-se que aperte os parafusos com um binário de 9 Nm quando os fixar.
-
Se o robot precisar de ser corretamente instalado numa posição fixa, um pino de posicionamento de Φ 6 permite que seja instalado na posição pretendida.
-
-
Depois de fixar a ferramenta , ligue o cabo necessário ao conetor de E/S da flange.
Saber
O método de combinação das ferramentas pode variar de ferramentapara ferramenta. Consulte o manual fornecido pelo fabricante da ferramenta para obter instruções

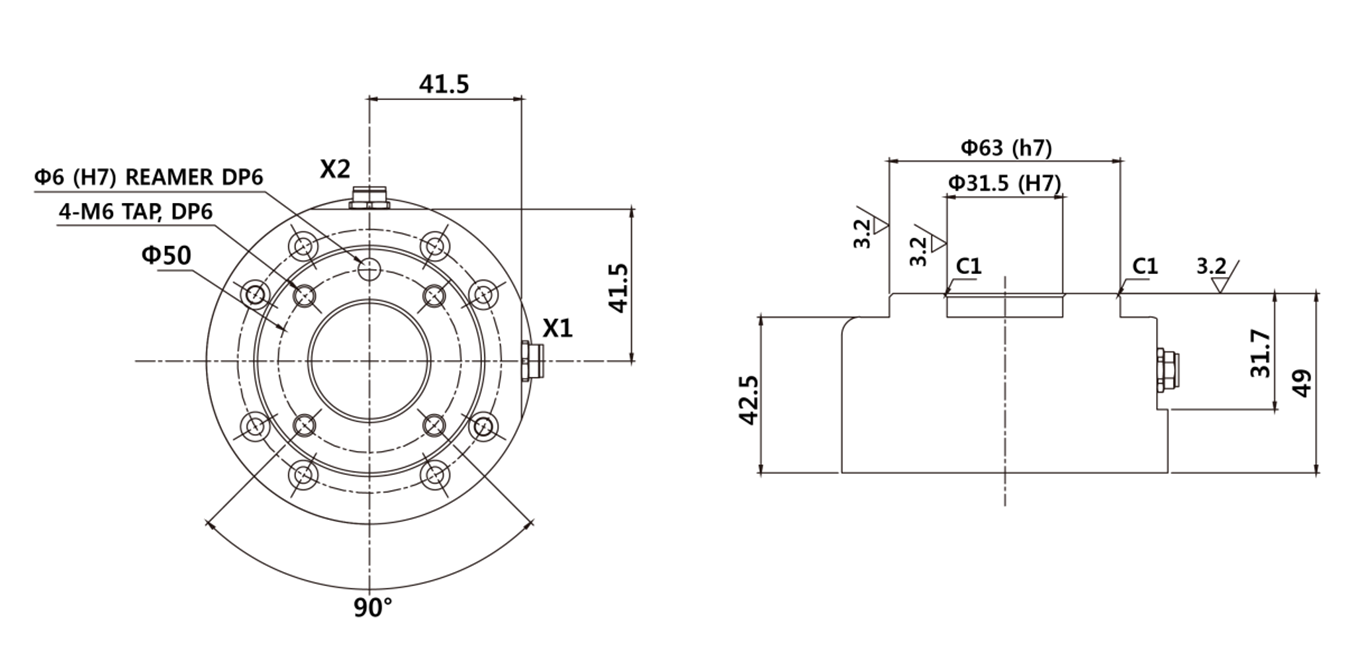

Flange de saída da ferramenta, ISO 9409-1-50-4-M6
