设置模拟 I/O 端子 (TBAIO)

控制器有两个模拟 I/O 端子，可设置为电压模式或电流模式。它可以通过使用模拟 I/O 操作的外部装置输出电压/电流，或者从输出模拟电压/电流的传感器接收信号。

为了确保最大的输入精度，请遵守以下要求：

• 使用屏蔽或双绞线电缆。

• 将屏蔽电缆连接到控制器内的接地端子。

• 由于电流信号对干扰的敏感度相对较低，因此将在电流模式下运行的装置连接到模拟 I/O 端子。可以通过软件设置电流/电压输入模式。

模拟 I/O 端子的电气规格如下：

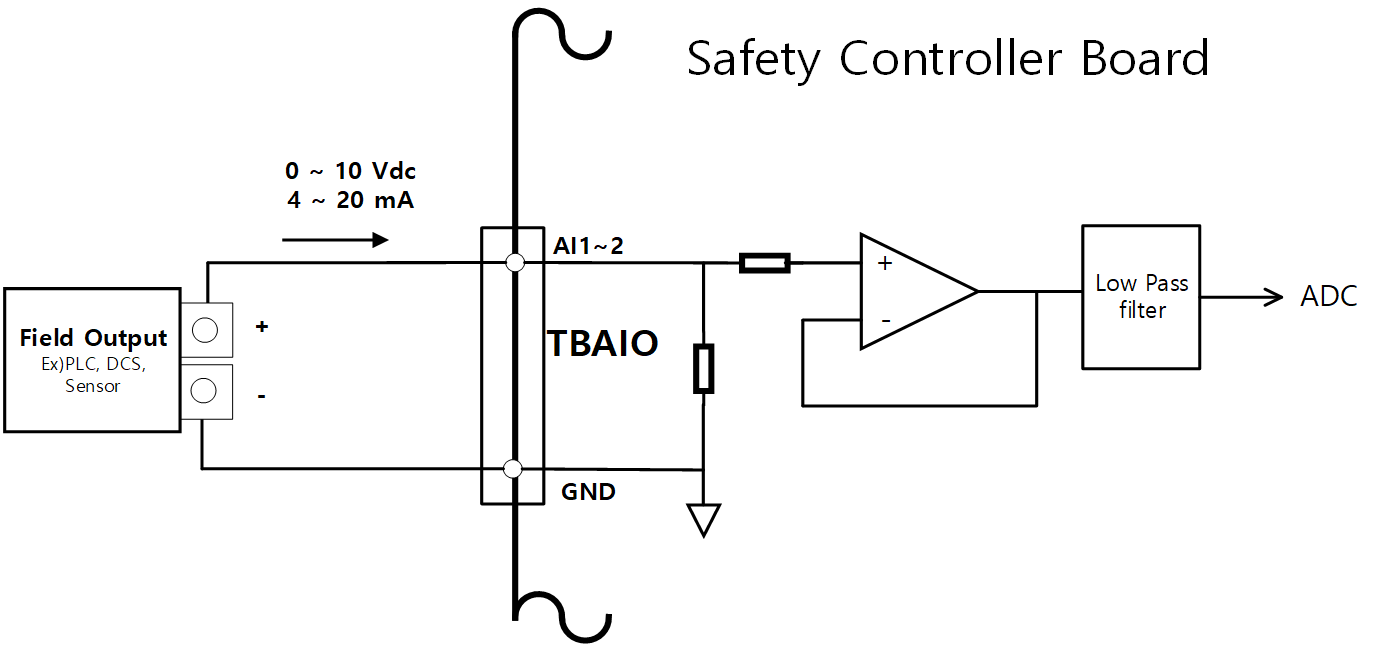

电压/电流输入

从 TBAIO 端子排的 Alx 端子和 GND 端子之间的外部装置接收电压或电流信号。如果装置的输出为电压信号，则其将接收 0-10Vdc 的信号。如果装置的输出为电流信号，则其将接收 4-20mA 的信号。

• 根据装置的输出信号（电压/电流），需要在示教器上将控制器模拟输入设置为 Voltage（电压）或 Current（电流）。

电压/电流输出

将电压或电流信号提供给 TBAIO 端子排的 AOx 端子和 GND 端子之间的外部装置。如果装置的输入为电压信号，则其将提供 0-10Vdc 的信号。如果装置的输入为电流信号，则其将提供 4-20mA 的信号。

• 根据装置的输入信号（电压/电流），需要在示教器上将控制器模拟输出设置为 Voltage（电压）或 Current（电流）。
