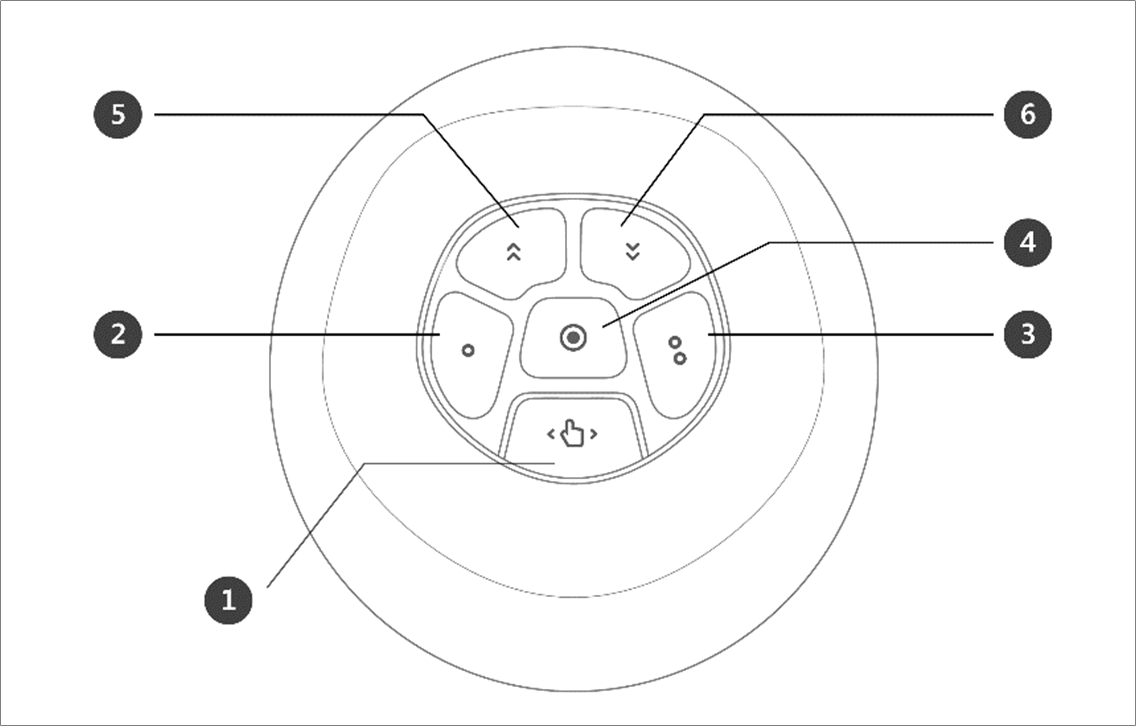

Steuerpulttaste (sechs Tasten)


No.

Element

Beschreibung

1

Hand-Guiding Button

Mit dieser Taste kann die Roboterstellung angepasst oder geändert werden.

2,3

Benutzereinstellungstaste

Diese Schaltfläche kann die Stellung des Roboters durch Eingabe einer Stellung entsprechend eines einer Betriebsart zugeordneten Sperrzustands verändern.

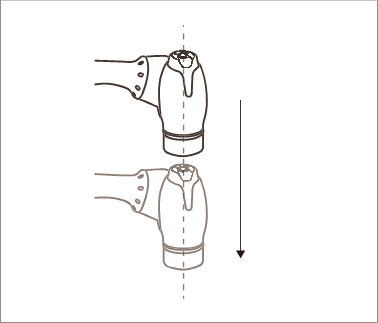

  • Achsensperre: Ändert die Stellung auf der Grundlage der Z-Achse im Werkzeug-Koordinatensystem


  • Oberflächensperre: Ändert die Stellung auf der Grundlage der Oberfläche X-Y im Werkzeug-Koordinatensystem

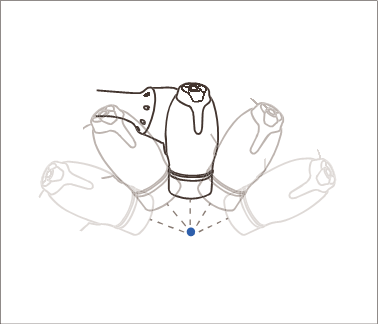

  • Punktsperre: Ändert den Winkel ausschließlich auf der Grundlage des Bezugspunkts im Werkzeug-Koordinatensystem

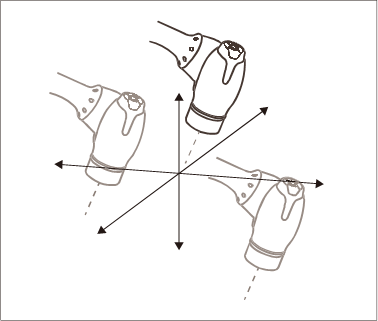

  • Winkelsperre: Ändert die Position mit nur dem aktuellen TCP-Winkel gesperrt


Weitere Informationen zu den Einstellungen siehe „ (2.12.2-de_DE) Einrichtung des Steuerpults (Cockpit)”.

4

Save Pose Button

Speichert die aktuelle Roboterstellung. Weitere Informationen finden Sie unter „(2.12.2-de_DE) Arbeitspunkteinstellung für Fertigkeitsbefehle mit Schaltflächen am Steuerpult”.

5

One Line Up

Verlagert den auf dem Bildschirm angezeigten Fokus um eine Zeile nach oben

6

One Line Down

Verlagert den auf dem Bildschirm angezeigten Fokus um eine Zeile nach unten

Hinweis – Änderung der Einrichtung des Steuerpults (Cockpit)

  • Die Änderung der Einstellungen der image2021-12-24_11-34-24.png Handführungstaste und der image2021-12-24_11-35-2.png , image2021-12-24_11-35-23.png Bewegungseinschränkungstaste dauert 2 Sekunden.

  • Bei Verwendung der Speichertaste für Stellungen im Bildschirm für die Einstellung der Fertigkeiten wird der Fokus automatisch zur nächsten Stellung verschoben.

  • Die Schaltfläche „Cancel“ (Abbrechen) kann nur im Fenster für „Skill Setting“ (Einstellung von Fertigkeiten) verwendet werden, in dem mehrere Stellungen verwaltet werden.
