Der Steuergerät verfügt über zwei Anschlussklemmen für Analogeingang/-ausgang (I/O), die auf Betriebsart Spannung oder Stromstärke eingestellt werden können. Dieser kann die Spannung/Stromstärke an ein externes Gerät ausgeben, welches über Analog-Eingang/Ausgang (I/O) betrieben wird oder Signale von Sensoren erhält, die analoge Spannung/Stromstärke ausgeben.
Zur Gewährleistung maximaler Genauigkeit beim Eingang ist folgendes zu beachten:
-
Abgeschirmte oder verdrillte, doppeladrige Kabel verwenden.
-
Abgeschirmte Kabel am Masseanschluss im Steuergerät anschließen.
-
Stromstärkebasierte Signale sind gegen Störungen relativ unempfindlicher, deshalb für Anschlussklemmen des Analog-Eingangs/-Ausgangs (I/O) solche Geräte verwenden, die in der Betriebsart Stromstärke arbeiten. Die Betriebsarten Stromstärke/Spannung lassen sich über die Software einrichten.
Die technischen Daten der Elektrik der Anschlussklemmen des Analogeingangs/-ausgangs (I/O) lauten wie folgt:
|
Klemme |
Parameter |
Spezifikation |
|
|---|---|---|---|
|
Analogeingang Betriebsart Stromstärke |
[AIx-GND] |
Spannung |
- |
|
[AIx-GND] |
Elektrische Stromstärke |
4 - 20 mA |
|
|
[AIx-GND] |
Widerstand |
300 ohm
|
|
|
[AIx-GND] |
Auflösung |
12 bit |
|
|
Analogeingang Betriebsart Spannung |
[AIx-GND] |
Spannung |
0 - 10 V |
|
[AIx-GND] |
Elektrische Stromstärke |
- |
|
|
[AIx-GND] |
Widerstand |
1M ohm |
|
|
[AIx-GND] |
Auflösung |
12 bit |
|
|
Analogausgang Betriebsart Stromstärke |
[AOx-GND] |
Spannung |
- |
|
[AOx-GND] |
Elektrische Stromstärke |
4 - 20 mA |
|
|
[AOx-GND] |
Widerstand |
50M ohm |
|
|
[AOx-GND] |
Auflösung |
16 bit |
|
|
Analogausgang Betriebsart Spannung |
[AOx-GND] |
Spannung |
0 - 10 V |
|
[AOx-GND] |
Elektrische Stromstärke |
- |
|
|
[AOx-GND] |
Widerstand |
1 ohm |
|
|
[AOx-GND] |
Auflösung |
16 bit |
|
Spannungs-/Stromeingang
Es werden Spannungs- oder Stromstärke-Signale aus externen Geräten zwischen Klemme AIx des Anschlussklemmenblocks TBAIO und dem Erdungsanschluss (GND) erhalten. Falls die Ausgabe des Geräts ein Spannungssignal ist, so wird ein Signal von 0-10 VDC erhalten. Falls die Ausgabe des Geräts ein Stromstärkesignal ist, so wird ein Signal von 4-20 mA erhalten.
-
Je nach Ausgabesignal (Spannung/Stromstärke) des Geräts muss der Analogeingang des Steuergeräts auf dem Bedientableau auf „Spannung“ oder „Stromstärke“ eingestellt werden.

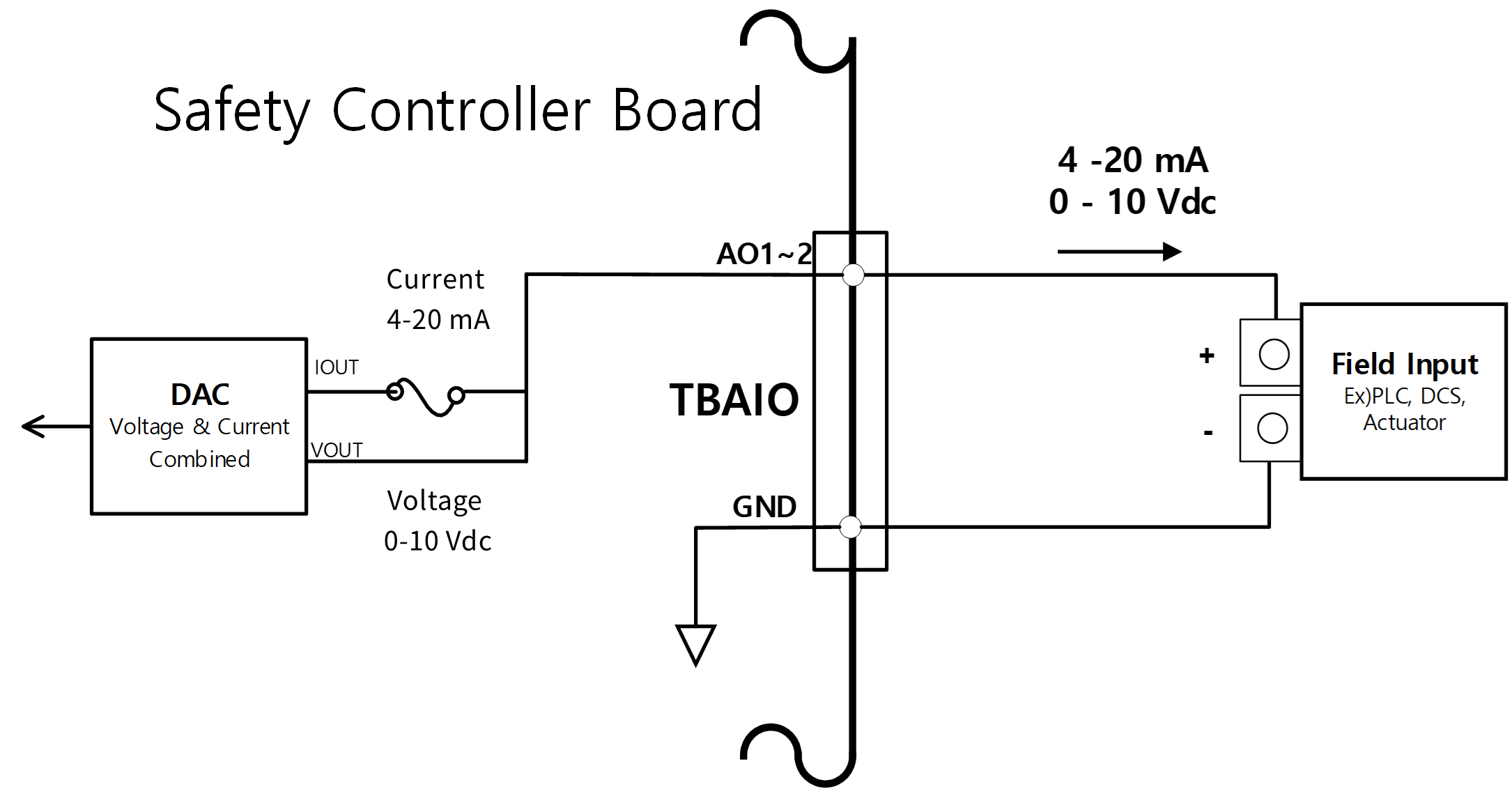

Spannungs-/Stromausgang
Damit werden Spannungs- oder Stromstärkesignale an ein externes Gerät zwischen Klemme AOx des TBAIO-Klemmenblocks und dem Erdungsanschluss (GND) eingespeist. Falls der Eingang des Geräts ein Spannungssignal ist, so wird ein Signal von 0-10 VDC angelegt. Falls der Eingang des Geräts ein Stromstärkesignal ist, so wird ein Signal von 4-20 mA angelegt.
-
Je nach Eingangssignal (Spannung/Stromstärke) des Geräts muss der Analogausgang des Steuergeräts auf dem Bedientableau auf „Spannung“ oder „Stromstärke“ eingestellt werden.
