Maximale Traglast innerhalb des Aktionsraums

Die maximale Traglast des Roboters innerhalb seines Aktionsraums ändert sich entsprechend dem Abstand vom Schwerpunkt. Traglast gemäß Abstand ist wie folgt:

Dieses Lastdiagramm setzt ein geringes Ladevolumen des Werkzeugs voraus. Werkzeuge mit einem größeren Volumen werden im Vergleich zu einem Werkzeug gleichen Gewichts, aber geringeren Volumens größere Einschränkungen in Bezug auf Traglast oberhalb des Werkzeugschwerpunkts aufweisen, und in solchen Fällen kann es zu Vibrationen kommen.

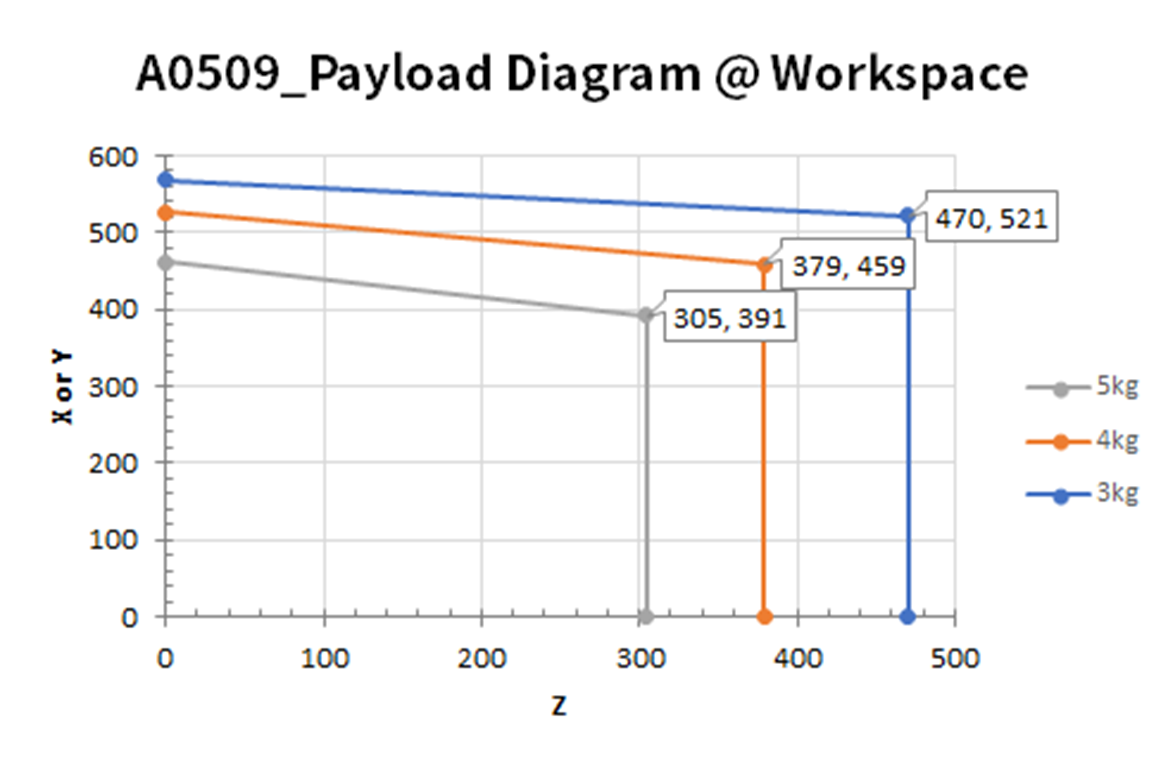

A0509

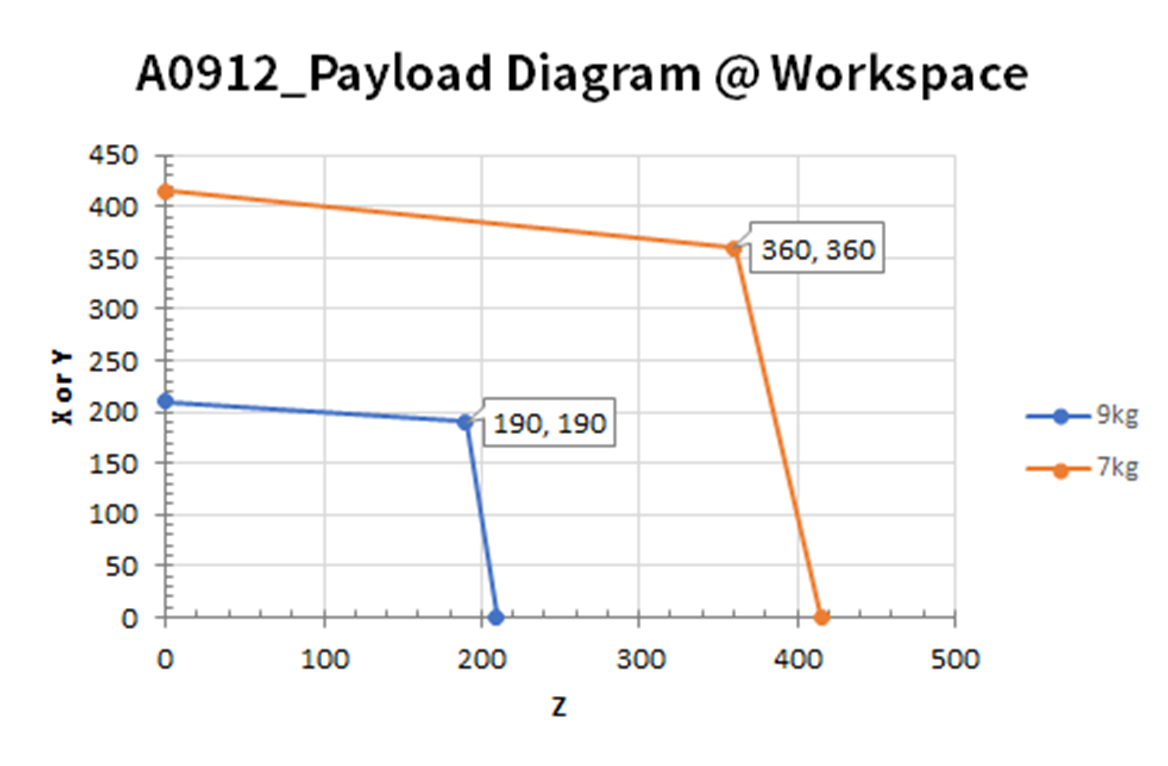

A0912

Zulässiges Moment und Trägheitsmoment

Die zulässigen Werte für Moment und Trägheitsmoment für den J4-J6-Roboter sind:

Modellbezeichnung	J4		J5		J6
Modellbezeichnung	Zulässiges Moment	Trägheitsmoment	Zulässiges Moment	Trägheitsmoment	Zulässiges Moment	Trägheitsmoment
A0509	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡
A0912	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡	50 Nm	0.69 kg㎡
A0509s	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡
A0912s	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡	11 Nm	0.15 kg㎡
