Laptops, equipos TC/IP, equipo Modbus y sensores de visión se pueden conectar al terminal del conector de red dentro de la controlador.
Conecte los cables a los puertos dedicados de acuerdo con la aplicación de red.
-
WAN: Conexión de Internet externa
-
LAN: Conexión de periféricos mediante TCP/IP o protocolo Modbus

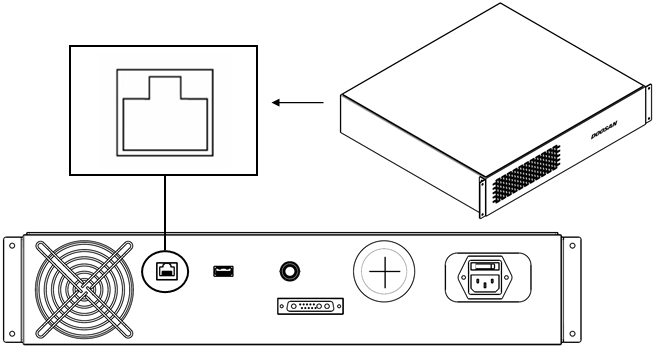

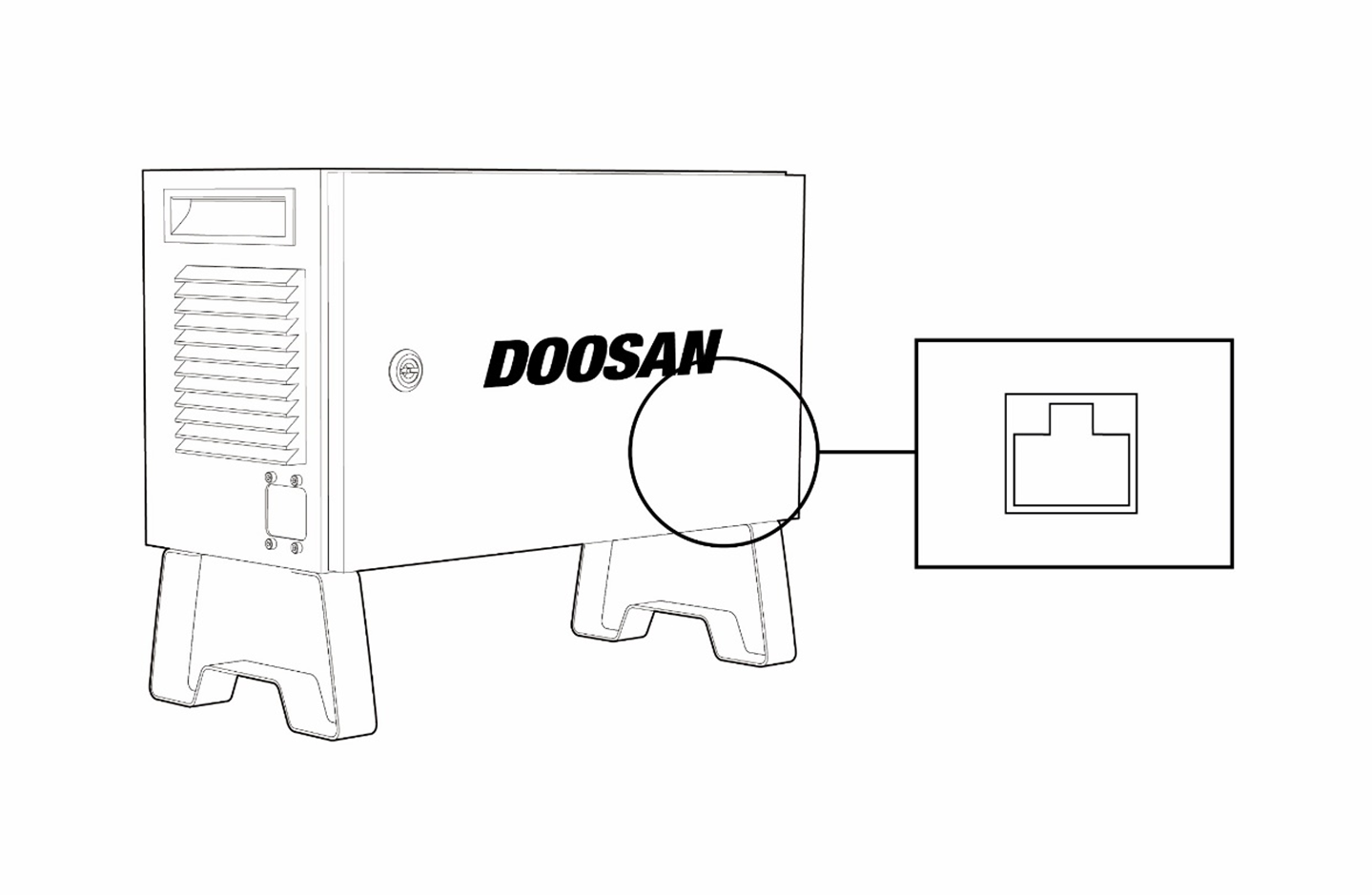

Conectar el cable al terminal de conexión de red conectará la red (consulte el gráfico a continuación).
El puerto LAN4 se utiliza para conectar controladores internos, por lo tanto, no lo debe usar para conectar otros equipos.
